申请日2018.07.20
公开(公告)日2018.11.30
IPC分类号C02F9/10
摘要
本发明公开了一种可回收的工业废水处理装置，包括底板，所述底板顶部外壁通过螺栓固定有暴晒沉淀池，且暴晒沉淀池一侧内壁通过螺栓固定有等距离分布的紫外线杀菌灯，所述底板顶部外壁通过螺栓固定有安装座，且安装座顶部外壁通过螺栓固定有第一水泵，所述第一水泵的进水口插接有第一水管，且第一水管远离第一水泵的一端与暴晒沉淀池一侧内壁相插接，所述底板顶部外壁通过螺栓固定有处理箱，且处理箱顶部外壁通过螺栓固定有电机。本发明对污水中含有的杂质进行了物理和化学方法处理，过滤更加精细，使得杂质排除的更加彻底，提高了装置的污水处理能力，对废水进行酸碱度的检测和中和，提高了装置的中和能力。
权利要求书

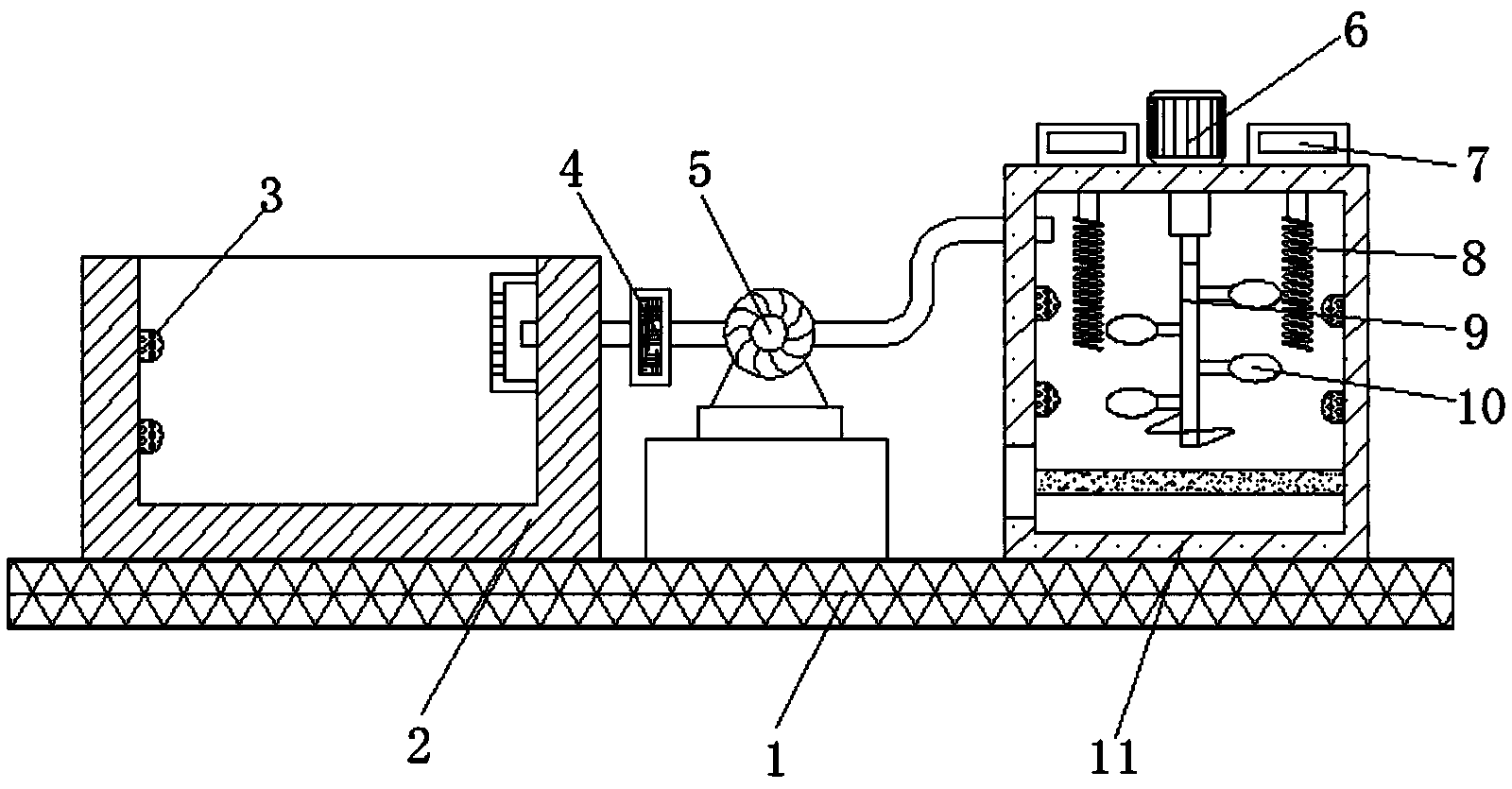

1.一种可回收的工业废水处理装置，包括底板(1)，其特征在于，所述底板(1)顶部外壁通过螺栓固定有暴晒沉淀池(2)，且暴晒沉淀池(2)一侧内壁通过螺栓固定有等距离分布的紫外线杀菌灯(3)，所述底板(1)顶部外壁通过螺栓固定有安装座，且安装座顶部外壁通过螺栓固定有第一水泵(5)，所述第一水泵(5)的进水口插接有第一水管，且第一水管远离第一水泵(5)的一端与暴晒沉淀池(2)一侧内壁相插接，所述底板(1)顶部外壁通过螺栓固定有处理箱(11)，且处理箱(11)顶部外壁通过螺栓固定有电机(6)，所述处理箱(11)顶部外壁通过螺栓固定有等距离分布的加热器(7)，且加热器(7)的加热口焊接有加热管(8)，所述处理箱(11)一侧内壁底部焊接有水平放置的活性炭吸附网，且处理箱(11)一侧外壁底部插接有第三水管，所述底板(1)顶部外壁通过螺栓固定有电解箱(15)和蓄电池(14)，且电解箱(15)顶部外壁通过螺栓固定有第二水泵(12)，所述电解箱(15)底部内壁通过螺栓固定有电解池(13)，且电解池(13)内放置有两根等距离分布的电极，所述底板(1)顶部外壁通过螺栓分别固定有中和箱(18)和检验箱(20)，且中和箱(18)和检验箱(20)顶部外壁分别通过螺栓固定有第三水泵(16)和第四水泵(21)，所述中和箱(18)底部内壁通过螺栓固定有ph值检测仪，且检验箱(20)底部内壁通过螺栓固定有微生物检测仪，所述底板(1)顶部外壁通过螺栓固定有处理器(19)。
2.根据权利要求1所述的一种可回收的工业废水处理装置，其特征在于，所述第一水管靠近暴晒沉淀池(2)的一端插接有过滤器(4)，且暴晒沉淀池(2)一侧内壁通过螺栓固定有悬浮物过滤网，第一水泵(5)出水口插接有第二水管，且第二水管远离第一水泵(5)的一端与处理箱(11)一侧外壁相插接。
3.根据权利要求1所述的一种可回收的工业废水处理装置，其特征在于，所述电机(6)输出轴一端焊接有竖直放置的传动杆(9)，且传动杆(9)一侧外壁通过螺栓固定有等距离分布的搅拌叶(10)，传动杆(9)底部外壁焊接有螺旋叶，处理箱(11)一侧内壁通过螺栓固定有等距离分布的紫外线杀菌灯(3)。
4.根据权利要求1所述的一种可回收的工业废水处理装置，其特征在于，所述第二水泵(12)进水口与第三水管相插接，且第二水泵出水口插接有第四水管，第四水管位于电解池(13)内部，两根电极分别通过导线与蓄电池(14)的正负极相连接。
5.根据权利要求1所述的一种可回收的工业废水处理装置，其特征在于，所述第三水泵(16)的进水口与电解池(13)之间插接有同一个第五水管，且第三水泵的出水口与中和箱(18)之间插接有同一个第六水管，检验箱(20)与中和箱(18)之间插接有同一个第七水管，检验箱(20)与暴晒沉淀池(2)之间插接有同一个第八水管，第七水管一侧内壁通过螺栓固定有电动阀门，检验箱(20)一侧外壁插接有出水管。
6.根据权利要求1所述的一种可回收的工业废水处理装置，其特征在于，所述底板(1)顶部外壁通过螺栓固定有酸碱溶液喷射器(17)，且酸碱溶液喷射器(17)的酸碱喷射口分别与中和箱(18)一侧外壁相插接。
7.根据权利要求1所述的一种可回收的工业废水处理装置，其特征在于，所述第一水泵(5)、第二水泵(12)、第三水泵(16)、第四水泵(21)、紫外线杀菌灯(3)、电机(6)、蓄电池(14)、酸碱溶液喷射器(17)、电动阀门、ph值检测仪和微生物检测仪均通过导线连接有开关，且开关的信号输入端均通过信号线与处理器(19)的信号输出端相连接。
说明书
一种可回收的工业废水处理装置
技术领域
本发明涉及废水处理技术领域，尤其涉及一种可回收的工业废水处理装置。
背景技术
目前，随着社会的不断进步，工业也快速发展起来。在工业加工过程中产生的废水属于污染度较高的废水，主要污染物为一些溶于水的酸碱性化合物，这些废水又会对环境造成一定的污染，目前工业加工行业对这种废水的回收处理很重视，当前环境保护和治理是一件关系国计民生的大事，因此在发展企业、振兴经济的同时，加强对污染行业的管理和控制尤为重要。
目前市场上存在的一些装置都存在一些问题，过滤不够精细，中和程度不够，循环回收利用性差，为了解决上述问题，本新型提出了一种新的工业废水处理装置。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种可回收的工业废水处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种可回收的工业废水处理装置，包括底板，所述底板顶部外壁通过螺栓固定有暴晒沉淀池，且暴晒沉淀池一侧内壁通过螺栓固定有等距离分布的紫外线杀菌灯，所述底板顶部外壁通过螺栓固定有安装座，且安装座顶部外壁通过螺栓固定有第一水泵，所述第一水泵的进水口插接有第一水管，且第一水管远离第一水泵的一端与暴晒沉淀池一侧内壁相插接，所述底板顶部外壁通过螺栓固定有处理箱，且处理箱顶部外壁通过螺栓固定有电机，所述处理箱顶部外壁通过螺栓固定有等距离分布的加热器，且加热器的加热口焊接有加热管，所述处理箱一侧内壁底部焊接有水平放置的活性炭吸附网，且处理箱一侧外壁底部插接有第三水管，所述底板顶部外壁通过螺栓固定有电解箱和蓄电池，且电解箱顶部外壁通过螺栓固定有第二水泵，所述电解箱底部内壁通过螺栓固定有电解池，且电解池内放置有两根等距离分布的电极，所述底板顶部外壁通过螺栓分别固定有中和箱和检验箱，且中和箱和检验箱顶部外壁分别通过螺栓固定有第三水泵和第四水泵，所述中和箱底部内壁通过螺栓固定有ph值检测仪，且检验箱底部内壁通过螺栓固定有微生物检测仪，所述底板顶部外壁通过螺栓固定有处理器。
优选的，所述第一水管靠近暴晒沉淀池的一端插接有过滤器，且暴晒沉淀池一侧内壁通过螺栓固定有悬浮物过滤网，第一水泵出水口插接有第二水管，且第二水管远离第一水泵的一端与处理箱一侧外壁相插接。
优选的，所述电机输出轴一端焊接有竖直放置的传动杆，且传动杆一侧外壁通过螺栓固定有等距离分布的搅拌叶，传动杆底部外壁焊接有螺旋叶，处理箱一侧内壁通过螺栓固定有等距离分布的紫外线杀菌灯。
优选的，所述第二水泵进水口与第三水管相插接，且第二水泵出水口插接有第四水管，第四水管位于电解池内部，两根电极分别通过导线与蓄电池的正负极相连接。
优选的，所述第三水泵的进水口与电解池之间插接有同一个第五水管，且第三水泵的出水口与中和箱之间插接有同一个第六水管，检验箱与中和箱之间插接有同一个第七水管，检验箱与暴晒沉淀池之间插接有同一个第八水管，第七水管一侧内壁通过螺栓固定有电动阀门，检验箱一侧外壁插接有出水管。
优选的，所述底板顶部外壁通过螺栓固定有酸碱溶液喷射器，且酸碱溶液喷射器的酸碱喷射口分别与中和箱一侧外壁相插接。
优选的，所述第一水泵、第二水泵、第三水泵、第四水泵、紫外线杀菌灯、电机、蓄电池、酸碱溶液喷射器、电动阀门、ph值检测仪和微生物检测仪均通过导线连接有开关，且开关的信号输入端均通过信号线与处理器的信号输出端相连接。
本发明的有益效果为：
1.通过悬浮物过滤网、活性炭吸附网和电解池的设置，使得装置对污水中含有的杂质进行了物理和化学方法处理，过滤更加精细，使得杂质排除的更加彻底，提高了装置的污水处理能力。
2.通过酸碱溶液喷射器和ph值检测仪的设置，使得装置对废水进行酸碱度的检测和中和，不合格则进行重复中和处理，提高了装置的中和能力。
3.通过第一水泵和第四水泵的设置，将处理过程中不合格的污水进行循环处理，提高了装置对污水的重复利用，提高了装置的环保能力和污水处理能力。
4.通过电机、第二水泵、第三水泵和电动阀门的设置，使得装置操作简单，省时省力，提高了装置的自动化能力。
