申请日2018.03.14
公开(公告)日2019.03.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种污水净化过滤系统，包括第一过滤箱，所述第一过滤箱的上壁中部设有污水进水口，所述第一过滤箱的中部设有粗滤网，第一过滤箱将污水进行粗过滤，污水经第二过滤箱进行细过滤，过滤掉污水中较小颗粒的杂质，加药箱向第三过滤箱加入加入絮凝剂，如明矾、聚合氯化镁、活化硅酸等，利用絮凝物质的架桥作用，促进大颗粒积聚，污水进入第四过滤箱中活性炭可进一步吸附水中的有害物质及杂质，通过第一滤箱回水管和第二滤箱回水管与第一过滤箱和第二过滤箱内的喷头连通，对第一过滤箱和第二过滤箱内部进行冲洗，且通过多个排屑门，可对过滤箱内积累的杂质颗粒进行清理，避免堵塞，便于过滤箱的清洗，且保证了污水的净化效果。
权利要求书

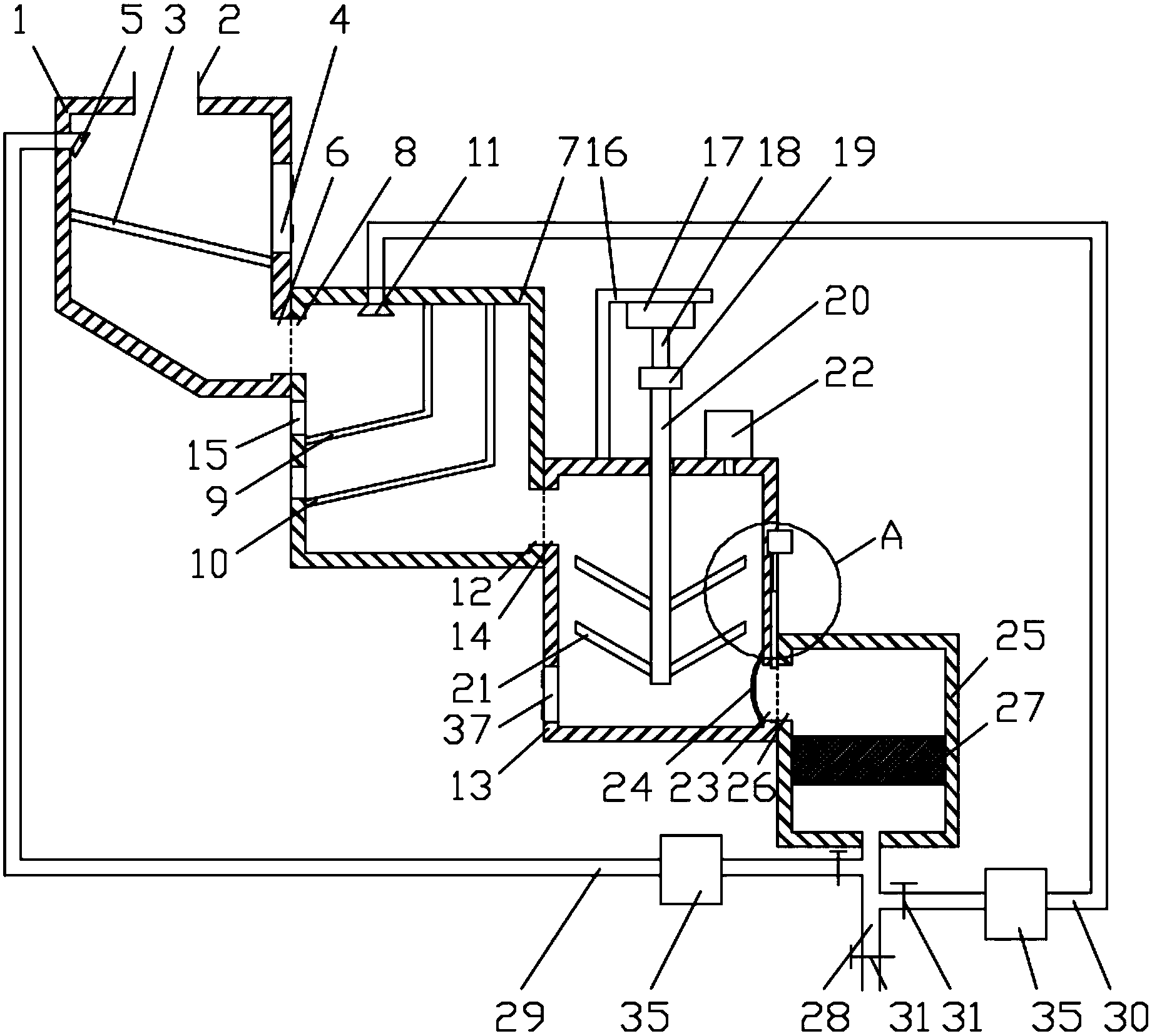

1.一种污水净化过滤系统，包括第一过滤箱(1)，其特征在于：所述第一过滤箱(1)的上壁中部设有污水进水口(2)，所述第一过滤箱(1)的中部设有粗滤网(3)，所述粗滤网(3)呈倾斜设置，所述粗滤网(3)的左端高度高于所述粗滤网(3)的右端高度，所述第一过滤箱(1)的右侧壁铰接有第一排屑门(4)，所述第一排屑门(4)设于所述粗滤网(3)的右端的上侧，所述第一过滤箱(1)的左侧壁的上端贯穿设有第一连接管，所述第一连接管的右端水平延伸入所述第一过滤箱(1)的内部连接有第一压力喷头(5)，所述第一压力喷头(5)的喷射角度为斜向下45度角，所述第一过滤箱(1)的右侧壁下端设有第一出水口(6)，所述第一出水口(6)与第二过滤箱(7)左侧壁上端的第二进水口(8)连通，所述第二过滤箱(7)的上壁内侧由左至右依次固定有第一细滤网(9)和第二细滤网(10)的上端，所述第一细滤网(9)和所述第二细滤网(10)均呈L形设置，所述第二过滤箱(7)的左侧壁铰接有第二排屑门(15)，所述第二排屑门(15)的数量为两个，两个所述第二排屑门(15)分别位于所述第一细滤网(9)和所述第二细滤网(10)的水平部分左端的上侧，所述第二过滤箱(7)的上壁左端竖直贯穿有第二连接管，所述第二连接管的下端竖直延伸入第二过滤箱(7)的内部连接有第二压力喷头(11)，所述第二过滤箱(7)的右侧壁下端设有第二出水口(12)，所述第二出水口(12)与第三过滤箱(13)的左侧壁上端的第三进水口(14)连通，所述第三过滤箱(13)的上壁上表面的左端固定设有固定支架(16)，所述固定支架(16)的水平部分的下表面中部固定设有第一伸缩电机(17)，所述第一伸缩电机(17)的驱动端竖直设有第一伸缩杆(18)的上端，所述第一伸缩杆(18)的下端固定设有旋转电机(19)，所述旋转电机(19)的驱动端连接有转轴(20)的上端，所述转轴(20)的下端贯穿所述第三过滤箱(13)的上壁中部延伸至所述第三过滤箱(13)的内部下端，所述转轴(20)的下端侧壁上均匀设有搅拌杆(21)，所述第三过滤箱(13) 的上壁右端的加药口上部连接有加药箱(22)，所述第三过滤箱(13)的右侧壁下端设有第三出水口(23)，所述第三出水口(23)的左侧安装有弧形滤网(24)，所述第三过滤箱(13)的左侧壁下端铰接有第三排屑门(37)，所述第三出水口(23)与第四滤箱(25)的左侧壁上端的第四进水口(26)连通，所述第四滤箱(25)的中部固定有活性炭层(27)，所述第四滤箱(25)的箱底中部连接有出水管(28)。
2.根据权利要求1所述的一种污水净化过滤系统，其特征在于：所述第一细滤网(9)和所述第二细滤网(10)的水平部分均设置为右端高于左端。
3.根据权利要求1所述的一种污水净化过滤系统，其特征在于：所述搅拌杆(21)均倾斜设置。
4.根据权利要求1所述的一种污水净化过滤系统，其特征在于：所述出水管(28)上由上至下依次连接有第一滤箱回水管(29)和第二滤箱回水管(30)的一端，所述第一滤箱回水管(29)和所述第二滤箱回水管(30)的另一端分别连接第一连接管的左端和第二连接管的上端。
5.根据权利要求4所述的一种污水净化过滤系统，其特征在于：所述出水管(28)、所述第一滤箱回水管(29)和所述第二滤箱回水管(30)的进水端均设有水阀(31)，所述第一滤箱回水管(29)和所述第二滤箱回水管(30)上均设有水泵(35)。
6.根据权利要求1所述的一种污水净化过滤系统，其特征在于：所述第三进水口(14)上侧的侧壁右表面设有凹槽(36)，所述凹槽(36)的上端固定有第二伸缩电机(32)，所述第二伸缩电机(32)的驱动端设有第二伸缩杆(33)，所述第二伸缩杆(33)的下端固定有密封门(34)，所述密封门(34)的高度大于所述第三进水口(14)的高度。
7.根据权利要求1所述的一种污水净化过滤系统，其特征在于：所述第二细滤网(10)的滤网密度小于第一细滤网(9)的滤网密度。
说明书
一种污水净化过滤系统
技术领域
本实用新型涉及技术领域，具体领域为一种污水净化过滤系统。
背景技术
水处理是指通过一系列的水处理设备将被污染的工业废水或河水进行净化处理，以达到国家规定的水质标准。水处理，包括给水处理、污废水及雨水处理等，是指水经人为或自然现象，而改变其内容物成分变化的过程。随着城市人口的膨胀，生活在城市里的人们所产生的生活污水也越来越多，未经处理而被直接排放，会引起河水发臭，滋生蚊蝇，对城市居民生活造成困扰。然而，目前污水处理设备处理后的水中还存在许多的悬浮物，沉淀的污泥不易从设备内清理，难以维护。为此，我们提供一种污水净化过滤系统。
实用新型内容
本实用新型的目的在于提供一种污水净化过滤系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水净化过滤系统，包括第一过滤箱，所述第一过滤箱的上壁中部设有污水进水口，所述第一过滤箱的中部设有粗滤网，所述粗滤网呈倾斜设置，所述粗滤网的左端高度高于所述粗滤网的右端高度，所述第一过滤箱的右侧壁铰接有第一排屑门，所述第一排屑门设于所述粗滤网的右端的上侧，所述第一过滤箱的左侧壁的上端贯穿设有第一连接管，所述第一连接管的右端水平延伸入所述第一过滤箱的内部连接有第一压力喷头，所述第一压力喷头的喷射角度为斜向下45度角，所述第一过滤箱的右侧壁下端设有第一出水口，所述第一出水口与第二过滤箱左侧壁上端的第二进水口连通，所述第二过滤箱的上壁内侧由左至右依次固定有第一细滤网和第二细滤网的上端，所述第一细滤网和所述第二细滤网均呈L形设置，所述第二过滤箱的左侧壁铰接有第二排屑门，所述第二排屑门的数量为两个，两个所述第二排屑门分别位于所述第一细滤网和所述第二细滤网的水平部分左端的上侧，所述第二过滤箱的上壁左端竖直贯穿有第二连接管，所述第二连接管的下端竖直延伸入第二过滤箱的内部连接有第二压力喷头，所述第二过滤箱的右侧壁下端设有第二出水口，所述第二出水口与第三过滤箱的左侧壁上端的第三进水口连通，所述第三过滤箱的上壁上表面的左端固定设有固定支架，所述固定支架的水平部分的下表面中部固定设有第一伸缩电机，所述第一伸缩电机的驱动端竖直设有第一伸缩杆的上端，所述第一伸缩杆的下端固定设有旋转电机，所述旋转电机的驱动端连接有转轴的上端，所述转轴的下端贯穿所述第三过滤箱的上壁中部延伸至所述第三过滤箱的内部下端，所述转轴的下端侧壁上均匀设有搅拌杆，所述第三过滤箱的上壁右端的加药口上部连接有加药箱，所述第三过滤箱的右侧壁下端设有第三出水口，所述第三出水口的左侧安装有弧形滤网，所述第三过滤箱的左侧壁下端铰接有第三排屑门，所述第三出水口与第四滤箱的左侧壁上端的第四进水口连通，所述第四滤箱的中部固定有活性炭层，所述第四滤箱的箱底中部连接有出水管。
优选的，所述第一细滤网和所述第二细滤网的水平部分均设置为右端高于左端。
优选的，所述搅拌杆均倾斜设置。
优选的，所述出水管上由上至下依次连接有第一滤箱回水管和第二滤箱回水管的一端，所述第一滤箱回水管和所述第二滤箱回水管的另一端分别连接第一连接管的左端和第二连接管的上端。
优选的，所述出水管、所述第一滤箱回水管和所述第二滤箱回水管的进水端均设有水阀，所述第一滤箱回水管和所述第二滤箱回水管上均设有水泵。
优选的，所述第三进水口上侧的侧壁右表面设有凹槽，所述凹槽的上端固定有第二伸缩电机，所述第二伸缩电机的驱动端设有第二伸缩杆，所述第二伸缩杆的下端固定有密封门，所述密封门的高度大于所述第三进水口的高度。
优选的，所述第二细滤网的滤网密度小于第一细滤网的滤网密度。
与现有技术相比，本实用新型的有益效果是：一种污水净化过滤系统，第一过滤箱将污水进行粗过滤，过滤掉污水中较大的颗粒杂质，通过右侧的第一排屑门清理杂质，粗滤后的污水由第二进水口进入第二过滤箱，污水经第二过滤箱进行细过滤，过滤掉污水中较小颗粒的杂质，进一步净化污水，分别通过两个第二排屑门清除第一细滤网和第二细滤网的杂质，第二连接管连接第二压力喷头和第二滤箱回水管，用于对第二滤箱内部的清洗冲刷，在污水进入第三过滤箱时，第二伸缩电机驱动第二伸缩杆伸长，将密封门关闭，加药箱向第三过滤箱加入加入絮凝剂，如明矾、聚合氯化镁、活化硅酸等，利用絮凝物质的架桥作用，促进大颗粒积聚，旋转电机驱动转轴旋转，搅拌杆进行搅拌，第一伸缩电机驱动第一伸缩杆的伸长和缩短控制搅拌杆的升降，使搅拌杆在旋转的同时可升降，增强混合效果，充分混合反应完成后，第二伸缩电机驱动第二伸缩杆缩短，将密封门开启，污水可进入第四过滤箱，活性炭进一步吸附水中的有害物质及杂质，通过第一滤箱回水管和第二滤箱回水管与第一过滤箱和第二过滤箱内的喷头连通，对第一过滤箱和第二过滤箱内部进行冲洗，且通过多个排屑门，可对过滤箱内积累的杂质颗粒进行清理，避免堵塞，便于过滤箱的清洗，且保证了污水的净化效果。
