申请日2018.03.15
公开(公告)日2018.11.09
IPC分类号C02F9/12; C02F103/16
摘要
本实用新型涉及轧钢厂设备领域，提供了一种稀土磁盘处理池，包括池体、稀土磁盘、刮泥板、第一电机和搅拌器，稀土磁盘竖直设置于池体内，第一电机通过第一转轴与稀土磁盘的中部连接，刮泥板上设置有磁盘安装口，稀土磁盘位于磁盘安装口内，且稀土磁盘的相对两侧面与刮泥板对应磁盘安装口的边缘接触，池体的一端为进水口，搅拌器的搅拌桨设置于池体对应进水口的位置。该稀土磁盘处理池旨在改善现有的稀土磁盘处理池处理效率低的问题。本实用新型还提供了一种轧钢废水处理系统，其包括上述稀土磁盘处理池，该轧钢废水处理系统废水处理效率高。
权利要求书
1.一种稀土磁盘处理池，其特征在于，包括池体、稀土磁盘、刮泥板、第一电机和搅拌器，所述稀土磁盘竖直设置于所述池体内，所述第一电机通过第一转轴与稀土磁盘的中部连接，所述刮泥板上设置有磁盘安装口，所述稀土磁盘位于所述磁盘安装口内，且所述稀土磁盘的相对两侧面与所述刮泥板对应所述磁盘安装口的边缘接触，所述池体的一端为进水口，所述搅拌器的搅拌桨设置于所述池体对应所述进水口的位置。
2.根据权利要求1所述的稀土磁盘处理池，其特征在于，所述搅拌器包括第二电机、第二转轴和所述搅拌桨，所述第二电机位于所述池体之外，所述第二转轴穿过所述池体的侧壁与所述搅拌桨连接，所述第二转轴与所述竖直面的夹角为锐角。
3.根据权利要求1所述的稀土磁盘处理池，其特征在于，所述稀土磁盘的数量为多个，多个所述稀土磁盘的中部均连接于第一转轴。
4.根据权利要求1所述的稀土磁盘处理池，其特征在于，所述刮泥板包括相互连接的橡胶软板和硬质钢板，所述磁盘安装口设置于所述橡胶软板。
5.根据权利要求1所述的稀土磁盘处理池，其特征在于，所述池体对应所述进水口的位置设置有加药箱。
6.根据权利要求5所述的稀土磁盘处理池，其特征在于，所述加药箱具有圆弧形储药腔。
7.根据权利要求6所述的稀土磁盘处理池，其特征在于，所述加药箱的顶部设置有药剂添加口，所述加药箱的底部设置有投药口，所述药剂添加口与所述投药口均与所述圆弧形储药腔连通。
8.根据权利要求7所述的稀土磁盘处理池，其特征在于，所述加药箱对应所述圆弧形储药腔的底部设置有用于关闭所述投药口的盖板，所述圆弧形储药腔的底部还设置有第三电机，所述第三电机的转轴与所述盖板的边缘连接，所述盖板的面积大于所述投药口的面积，所述第三电机转动能够使得所述盖板将所述投药口完全覆盖。
9.根据权利要求8所述的稀土磁盘处理池，其特征在于，所述盖板远离所述投药口的一面设置有重力感应器。
10.一种轧钢废水处理系统，其特征在于，包括如权利要求1-9任一项所述的稀土磁盘处理池。
说明书
一种稀土磁盘处理池及轧钢废水处理系统
技术领域
本实用新型涉及轧钢厂设备领域，具体而言，涉及一种稀土磁盘处理池及轧钢厂废水处理系统。
背景技术
轧钢废水是指轧钢过程中直接冷却轧辊、辊道、轧件等时产生的污水。在轧制和检修过程中，大量的氧化铁皮、润滑油、液压油及其它一些杂质进入水体，造成水体污染。如果直接循环使用，严重影响板材的表面质量。因此，须进行净化处理。
稀土磁盘利用稀土钕铁硼永磁材料，通过稀土磁盘的聚磁组合，实现工作空间的高磁场强度和高磁场梯度，使轧钢废水中铁磁性物质微粒及絮凝吸附在其上的非磁性物质微粒和油渣，在磁场力作用下，克服流体阻力和微粒重力等外力，产生快速定向运动，吸附在稀土磁盘表面，从而将废水中的悬浮物和油吸附分离出来。
现有的稀土磁盘处理池由于直接投加絮凝剂后，距离稀土磁盘较远区域絮体直接沉淀入池底，使得不能通过稀土磁盘完全将絮体清楚，如此，则使得稀土磁盘的处理效率降低。
鉴于此，特提出本申请。
实用新型内容
本实用新型提供了一种稀土磁盘处理池，旨在改善现有的稀土磁盘处理池处理效率低的问题。
本实用新型还提供了一种轧钢废水处理系统，其对轧钢废水处理效率高。
本实用新型是这样实现的：

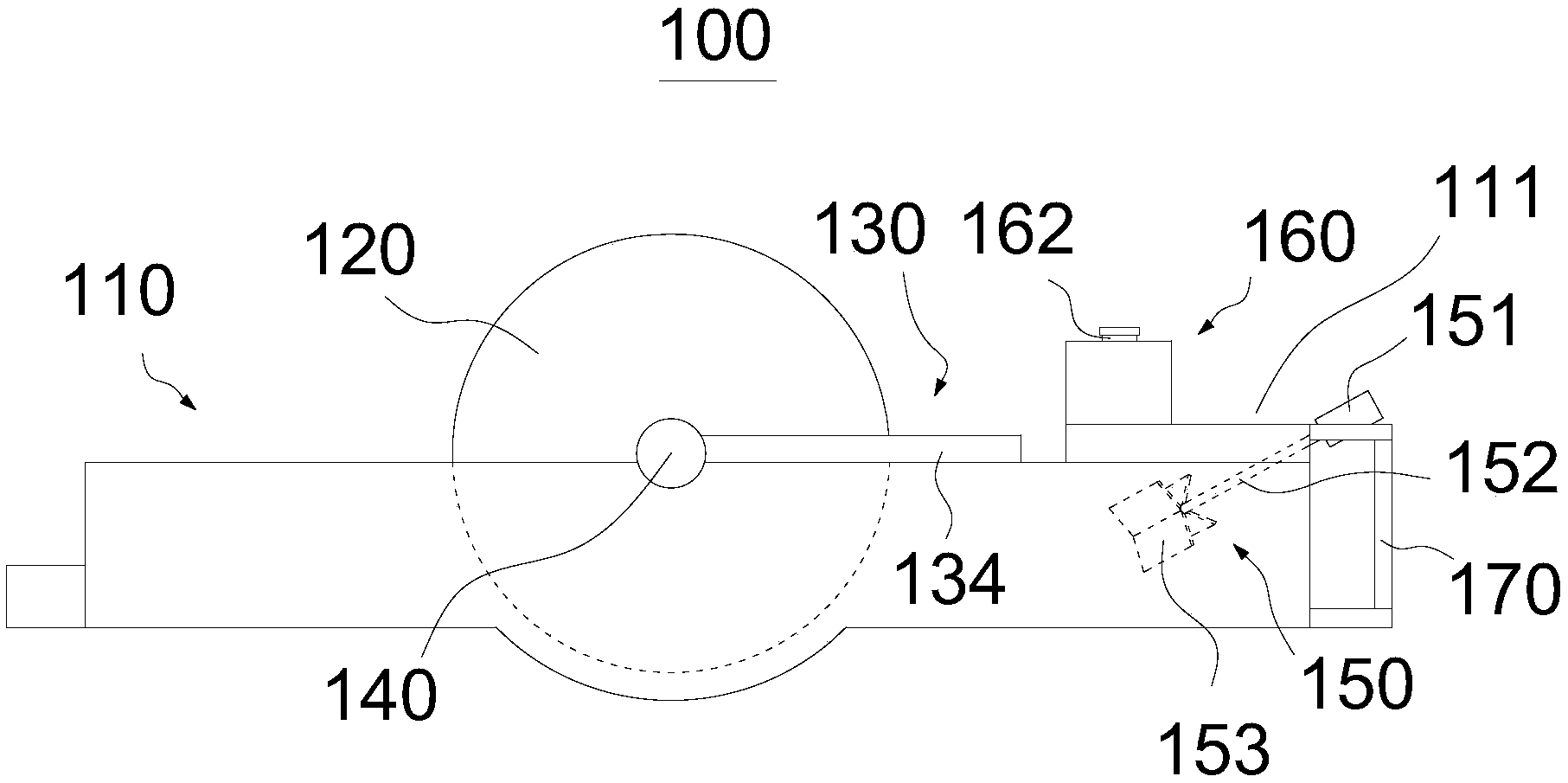

一种稀土磁盘处理池，包括池体、稀土磁盘、刮泥板、第一电机和搅拌器，稀土磁盘竖直设置于池体内，第一电机通过第一转轴与稀土磁盘的中部连接，刮泥板上设置有磁盘安装口，稀土磁盘位于磁盘安装口内，且稀土磁盘的相对两侧面与刮泥板对应磁盘安装口的边缘接触，池体的一端为进水口，搅拌器的搅拌桨设置于池体对应进水口的位置。
进一步地，在本实用新型较佳的实施例中，搅拌器包括第二电机、第二转轴和搅拌桨，第二电机位于池体之外，第二转轴穿过池体的侧壁与搅拌桨连接，第二转轴与竖直面的夹角为锐角。
进一步地，在本实用新型较佳的实施例中，稀土磁盘的数量为多个，多个稀土磁盘的中部均连接于第一转轴。
进一步地，在本实用新型较佳的实施例中，刮泥板包括相互连接的橡胶软板和硬质钢板，磁盘安装口设置于橡胶软板。
进一步地，在本实用新型较佳的实施例中，池体对应进水口的位置设置有加药箱。
进一步地，在本实用新型较佳的实施例中，加药箱具有圆弧形储药腔。
进一步地，在本实用新型较佳的实施例中，加药箱的顶部设置有药剂添加口，加药箱的底部设置有投药口，药剂添加口与投药口均与圆弧形储药腔连通。
进一步地，在本实用新型较佳的实施例中，加药箱对应圆弧形储药腔的底部设置有用于关闭投药口的盖板，圆弧形储药腔的底部还设置有第三电机，第三电机的转轴与盖板的边缘连接，盖板的面积大于投药口的面积，第三电机转动能够使得盖板将投药口完全覆盖。
进一步地，在本实用新型较佳的实施例中，盖板远离投药口的一面设置有重力感应器。
一种轧钢废水处理系统，包括上述的稀土磁盘处理池。
本实用新型的有益效果是：本实用新型通过上述设计得到的稀土磁盘处理池，使用时，由于在池体内设置有搅拌器，不仅能够使得絮凝剂与废水混合均匀，而且还使得池体中的废水时刻处于流动状态，能够避免距离稀土磁盘较远区域的絮体沉淀至池底，而使得絮体几乎都能被稀土磁盘吸附，进而使得稀土磁盘处理池对废水的处理效率提升。
本实用新型通过上述设计得到的轧钢发废水处理系统由于其包括本实用新型提供的稀土磁盘处理池，故其处理效率高。
