申请日2018.03.16
公开(公告)日2019.03.01
IPC分类号C02F1/72
摘要
本实用新型公开了一种农村污水处理用催化装置,包括装置本体、进水口、催化室和出水口，装置本体的顶端中心开设有进水口，进水口的下方设有暂存室，暂存室的两侧通过导流管连接至催化室的上端，催化室底端中心的两侧均设有挡板，通过设置驱动轮、定滑轮、定位杆、固定杆和挡板等结构，实现了排放污水的功能，避免了人工取下堵住出口的塞子，以自动代替人工，不仅结构简单，操作方便，而且省时又省力，通过向催化室内注射双氧水和DHC催化剂，利用DHC催化剂能够促进双氧水快速分解成羟基自由基的性质，而羟基自由基在水中是一种强氧化剂，从而快速氧化分解污水中难降解的有机化合物，使排出的污水达到排放标准，减轻了环境污染。
权利要求书

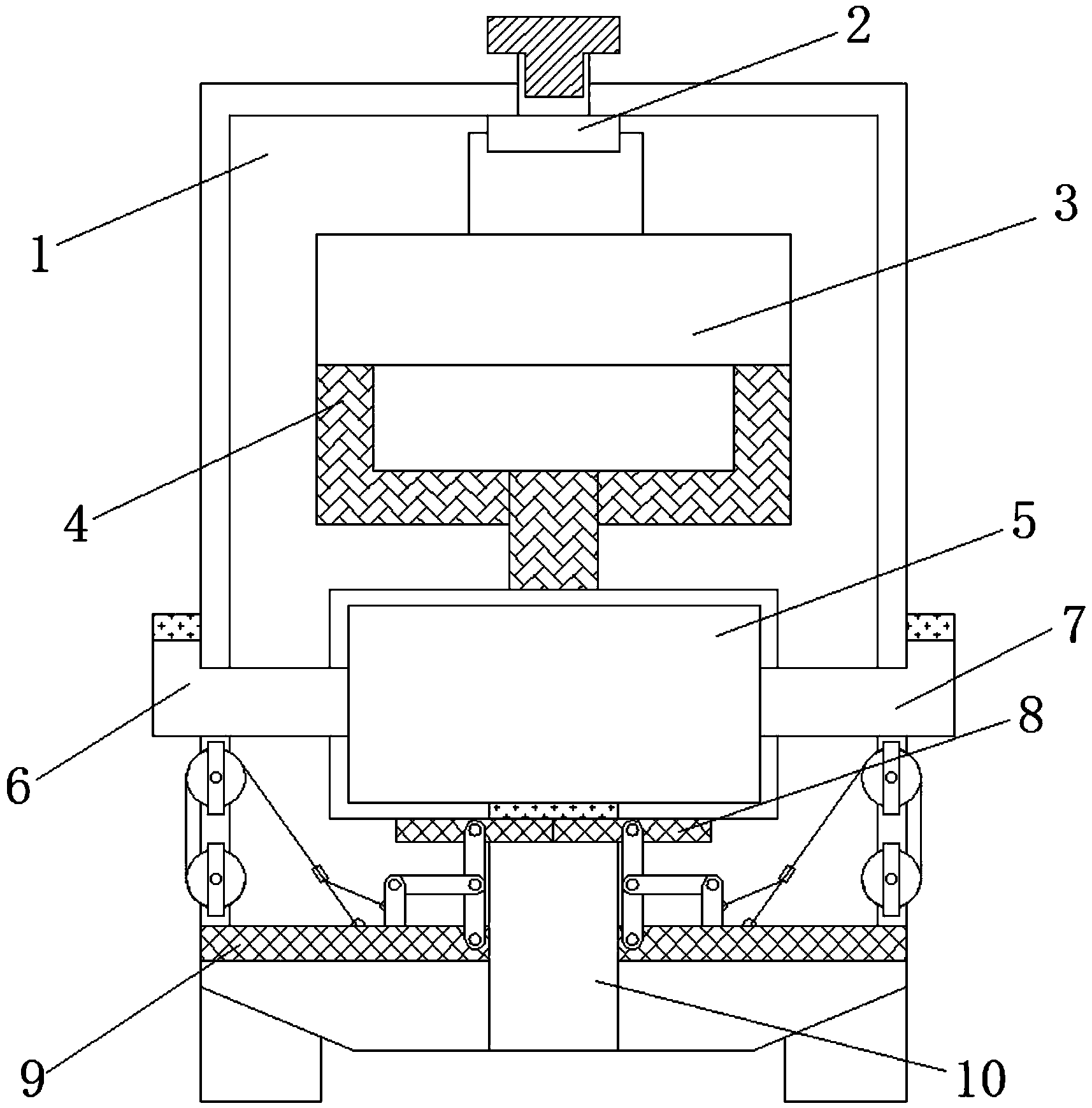

1.一种农村污水处理用催化装置，包括装置本体(1)、进水口(2)、催化室(5)和出水口(10)，其特征在于，所述装置本体(1)的顶端中心开设有进水口(2)，进水口(2)的下方设有暂存室(3)，暂存室(3)的两侧通过导流管(4)连接至催化室(5)的上端，催化室(5)底端中心的两侧均设有挡板(8)，挡板(8)的一侧通过定位杆(13)与活动板(9)固定连接，定位杆(13)的一侧通过连接杆(14)与固定杆(15)连接，固定杆(15)的底端焊接在活动板(9)的上端，并且固定杆(15)的一侧绕接有揽绳，活动板(9)的上端也绕接有揽绳，挡板(8)的下方设有出水口(10)，装置本体(1)的两侧侧壁均安装有定滑轮(11)和驱动轮(12)，定滑轮(11)和驱动轮(12)的上端均绕接有揽绳。
2.根据权利要求1所述的一种农村污水处理用催化装置，其特征在于，所述催化室(5)的两侧分别通过焊接固定有主催化管(7)和辅助催化管(6)，主催化管(7)和辅助催化管(6)的一端设有橡胶塞，并且主催化管(7)和辅助催化管(6)的另一端开放设置，主催化管(7)的内部注射有双氧水，辅助催化管(6)的内部注射有DHC催化剂。
3.根据权利要求2所述的一种农村污水处理用催化装置，其特征在于,所述辅助催化管(6)的内部注射有DHC催化剂，DHC催化剂的主要成分为活性炭载体、氧化铜、氧化锰、氧化铁和氧化铈。
4.根据权利要求1所述的一种农村污水处理用催化装置，其特征在于，所述装置本体(1)的两侧侧壁均通过螺钉安装有定滑轮(11)和驱动轮(12)，定滑轮(11)位于驱动轮(12)的上方，并且驱动轮(12)内部安装有驱动电机。
5.根据权利要求1所述的一种农村污水处理用催化装置，其特征在于，所述揽绳的一端绕接固定在驱动轮(12)的轮槽内部，另一端绕过定滑轮(11)的轮槽，穿过连接扣分为两股揽绳并分别绕接固定在活动板(9)和固定杆(15)的一侧。
6.根据权利要求1所述的一种农村污水处理用催化装置，其特征在于，所述活动板(9)的上端通过焊接固定有固定杆(15)，固定杆(15)的另一端通过固定钮安装有连接杆(14)，连接杆(14)的另一端通过固定钮安装在定位杆(13)的一侧，定位杆(13)的一端通过固定钮安装在活动板(9)的一侧，并且定位杆(13)的另一端通过固定钮安装在挡板(8)的一侧。
说明书
一种农村污水处理用催化装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种农村污水处理用催化装置。
背景技术
众所周知地球虽然有70.8%的面积为水所覆盖，但淡水资源却极其有限，人类真正能够利用的是江河湖泊以及地下水中的一部分，仅占地球总水量的0.26%，而且分布不均，20世纪50年代以后，全球人口急剧增长，工业发展迅速，全球水资源状况迅速恶化，“水危机”日趋严重，一方面，人类对水资源的需求以惊人的速度扩大;另一方面，日益严重的水污染蚕食大量可供消费的水资源，所以需要对现有的污水进行催化处理，从而快速氧化分解污水中难降解的有机化合物，使出水达到排放标准，降低污水污染的严重程度。但是催化装置在排放污水时有时需要人工将堵住出口的塞子取下，操作麻烦还费时。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种农村污水处理用催化装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种农村污水处理用催化装置，包括装置本体、进水口、催化室和出水口，所述装置本体的顶端中心开设有进水口，进水口的下方设有暂存室，暂存室的两侧通过导流管连接至催化室的上端，催化室底端中心的两侧均设有挡板，挡板的一侧通过定位杆与活动板固定连接，定位杆的一侧通过连接杆与固定杆连接，固定杆的底端焊接在活动板的上端，并且固定杆的一侧绕接有揽绳，活动板的上端也绕接有揽绳，挡板的下方设有出水口，装置本体的两侧侧壁均安装有定滑轮和驱动轮，定滑轮和驱动轮的上端均绕接有揽绳。
优选的，所述催化室的两侧分别通过焊接固定有主催化管和辅助催化管，主催化管和辅助催化管的一端设有橡胶塞，并且主催化管和辅助催化管的另一端开放设置，主催化管的内部注射有双氧水，辅助催化管的内部注射有DHC催化剂。
优选的，所述辅助催化管的内部注射有DHC催化剂，DHC催化剂的主要成分为活性炭载体、氧化铜、氧化锰、氧化铁和氧化铈。
优选的，所述装置本体的两侧侧壁均通过螺钉安装有定滑轮和驱动轮，定滑轮位于驱动轮的上方，并且驱动轮内部安装有驱动电机。
优选的，所述揽绳的一端绕接固定在驱动轮的轮槽内部，另一端绕过定滑轮的轮槽，穿过连接扣分为两股分揽绳并分别绕接固定在活动板和固定杆的一侧。
优选的，所述活动板的上端通过焊接固定有固定杆，固定杆的另一端通过固定钮安装有连接杆，连接杆的另一端通过固定钮安装在定位杆的一侧，定位杆的一端通过固定钮安装在活动板的一侧，并且定位杆的另一端通过固定钮安装在挡板的一侧。
本实用新型的有益效果是：
1、本实用新型通过设置驱动轮、定滑轮、定位杆、固定杆和挡板等结构，实现了排放污水的功能，利用驱动轮转动收放揽绳，使得揽绳将活动板和固定杆一起拉动，从而带动定位杆向左或向右移动，以致使得两块挡板分别向两侧移开，从而使污水从出水口排出，避免了人工取下堵住出口的塞子，以自动代替人工，不仅结构简单，操作方便，而且省时又省力。
2、本实用新型通过向催化室内注射双氧水和DHC催化剂，利用 DHC催化剂能够促进双氧水快速分解成羟基自由基的性质，而羟基自由基在水中是一种强氧化剂，从而快速氧化分解污水中难降解的有机化合物，使排出的污水达到排放标准，减轻了环境污染。
