申请日2018.03.18
公开(公告)日2019.04.12
IPC分类号C02F9/02
摘要
本实用新型公开了一种水利灌溉用污水处理装置，包括箱体，所述箱体的左侧壁插入有进水管和收集箱，所述支撑杆的内侧壁固定安装有固定板，所述移动块的上侧壁固定安装有移动杆，所述移动杆的内侧壁固定安装有筛板，所述箱体的内腔下侧壁固定安装有水箱，所述水箱的内侧壁固定安装有通水板，所述通水板的上侧壁放置有活性炭，本实用新型通过固定板、移动块、移动杆、筛板和收集箱的结构，可以通过筛板的反复运动进而令分隔开的杂物向左侧滑下并落入到收集箱内，实现杂物与水的分隔和对杂物的收集，通过水箱、通水板和活性炭的结构，可以对分隔后的水进行初步净化处理，令其可以作为灌溉用水进行农田灌溉。
权利要求书

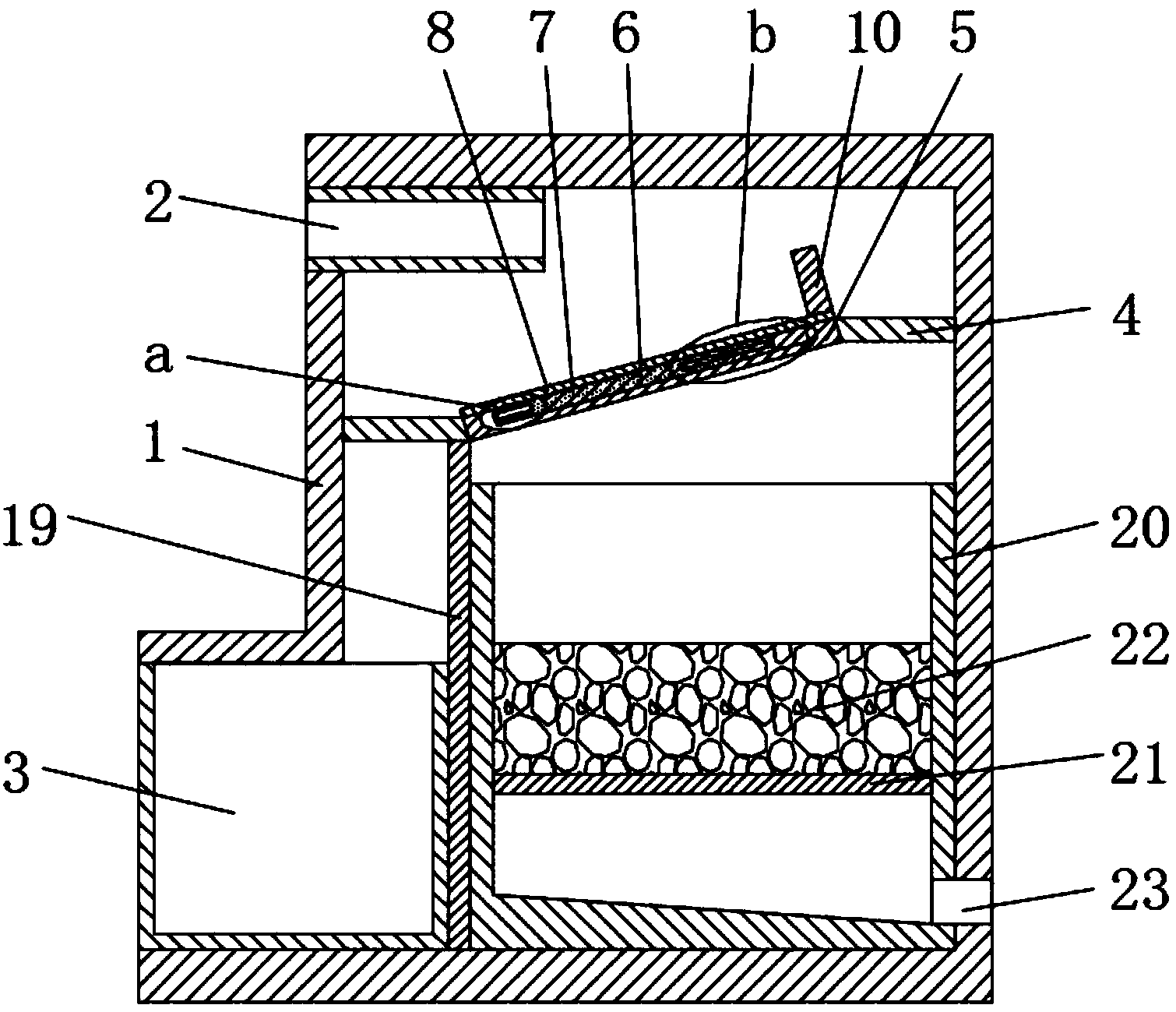

1.一种水利灌溉用污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)的左侧壁插入有进水管(2)和收集箱(3)，所述箱体(1)的内腔左右侧壁均固定安装有支撑杆(4)，所述支撑杆(4)的内侧壁固定安装有固定板(5)，所述固定板(5)的上侧壁开设有矩形槽(6)，所述矩形槽(6)的内侧壁插入有移动块(7)，所述移动块(7)的上侧壁固定安装有移动杆(8)，所述移动杆(8)的内侧壁固定安装有筛板(9)，所述移动杆(8)的上侧壁固定安装有边板(10)，所述移动块(7)的左侧壁开设有第一圆柱槽(11)，所述第一圆柱槽(11)的内腔右侧壁固定安装有弹簧(12)和固定杆(13)，所述矩形槽(6)的内腔左侧壁固定安装有开关(14)，且开关(14)通过导线连接到外部电源，所述矩形槽(6)的内腔右侧壁固定安装有电磁铁(15)，且电磁铁(15)通过导线连接到开关(14)，所述电磁铁(15)的铁芯处固定安装有铁杆(16)，所述移动块(7)的右侧壁开设有第二圆柱槽(17)，所述第二圆柱槽(17)的内侧壁固定安装有铁块(18)，左侧所述支撑杆(4)的下侧壁固定安装有隔板(19)，所述箱体(1)的内腔下侧壁固定安装有水箱(20)，所述水箱(20)的内侧壁固定安装有通水板(21)，所述通水板(21)的上侧壁放置有活性炭(22)，所述箱体(1)的右侧壁开设有出水口(23)。
2.根据权利要求1所述的一种水利灌溉用污水处理装置，其特征在于：所述固定板(5)向左下方倾斜。
3.根据权利要求1所述的一种水利灌溉用污水处理装置，其特征在于：所述水箱(20)的内腔下侧壁为斜面，且出水口(23)通向水箱(20)。
说明书
一种水利灌溉用污水处理装置
技术领域
本实用新型涉及水利灌溉技术领域，具体为一种水利灌溉用污水处理装置。
背景技术
水利工程用于控制和调配自然界的地表水和地下水，达到除害兴利目的而修建的工程。也称为水工程，水是人类生产和生活必不可少的宝贵资源，但其自然存在的状态并不完全符合人类的需要，只有修建水利工程，才能控制水流，防止洪涝灾害，并进行水量的调节和分配，以满足人民生活和生产对水资源的需要，水利工程的其中一项即为农田水利工程，主要为水利灌溉，合理的使用水资源对农田灌溉方可既节省水资源，又可以令农田丰收，因此对于生活污水进行净化处理再用于灌溉就是其中一个方法，但是对污水处理中杂物与水的分隔时，经常会出现杂物将筛板堵住的情况，令污水处理的效率降低，如果能够设计一种在分隔杂物时防止筛板堵住的污水处理装置，就可以解决此类问题，为此我们提出一种水利灌溉用污水处理装置。
实用新型内容
本实用新型的目的在于提供一种水利灌溉用污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水利灌溉用污水处理装置，包括箱体，所述箱体的左侧壁插入有进水管和收集箱，所述箱体的内腔左右侧壁均固定安装有支撑杆，所述支撑杆的内侧壁固定安装有固定板，所述固定板的上侧壁开设有矩形槽，所述矩形槽的内侧壁插入有移动块，所述移动块的上侧壁固定安装有移动杆，所述移动杆的内侧壁固定安装有筛板，所述移动杆的上侧壁固定安装有边板，所述移动块的左侧壁开设有第一圆柱槽，所述第一圆柱槽的内腔右侧壁固定安装有弹簧和固定杆，所述矩形槽的内腔左侧壁固定安装有开关，且开关通过导线连接到外部电源，所述矩形槽的内腔右侧壁固定安装有电磁铁，且电磁铁通过导线连接到开关，所述电磁铁的铁芯处固定安装有铁杆，所述移动块的右侧壁开设有第二圆柱槽，所述第二圆柱槽的内侧壁固定安装有铁块，左侧所述支撑杆的下侧壁固定安装有隔板，所述箱体的内腔下侧壁固定安装有水箱，所述水箱的内侧壁固定安装有通水板，所述通水板的上侧壁放置有活性炭，所述箱体的右侧壁开设有出水口。
优选的，所述固定板向左下方倾斜。
优选的，所述水箱的内腔下侧壁为斜面，且出水口通向水箱。
与现有技术相比，本实用新型的有益效果是：本实用新型通过固定板、移动块、移动杆、筛板和收集箱的结构，可以通过筛板的反复运动进而令分隔开的杂物向左侧滑下并落入到收集箱内，实现杂物与水的分隔和对杂物的收集，通过水箱、通水板和活性炭的结构，可以对分隔后的水进行初步净化处理，令其可以作为灌溉用水进行农田灌溉。
