申请日2018.07.19
公开(公告)日2019.02.26
IPC分类号C02F1/66
摘要
本实用新型公开了一种用于污水处理的pH调节池，所述集水池的一个外侧面并列设置有沉降调节池和储泥池，相对的外侧面上设置有出液口，且出液口连接有提升泵，所述提升泵的另一端设置有混合管，且所述计量泵通过管道接入混合管与提升泵的连接处，所述混合管的另一端穿过沉降调节池远离储泥池的侧面中心，与混合管相接的所述沉降调节池内壁上部设置有出液槽，所述联通管的一管口连接在沉降调节池远离集水池的外侧面的底部，另一管口连接在储泥池远离集水池的外侧面的底部，且联通管内设置有球阀，所述储泥池远离集水池的外侧面底部还设置有排污管。本实用新型通过待处理废水与碱液在管道预混，提升了混合效率，确保排入沉降调节池内的pH达标。
权利要求书
1.一种用于污水处理的pH调节池，其特征在于：包括集水池、沉降调节池、储泥池、联通管和用于碱液计量的计量泵，所述集水池的一个外侧面并列设置有沉降调节池和储泥池，相对的外侧面上设置有出液口，且出液口连接有提升泵，所述提升泵的另一端设置有混合管，且所述计量泵通过管道接入混合管与提升泵的连接处，所述混合管的另一端穿过沉降调节池远离储泥池的侧面中心，与混合管相接的所述沉降调节池内壁上部设置有出液槽，所述联通管的一管口连接在沉降调节池远离集水池的外侧面的底部，另一管口连接在储泥池远离集水池的外侧面的底部，且联通管内设置有球阀，所述储泥池远离集水池的外侧面底部还设置有排污管，所述排污管的外管口连接有球阀。
2.根据权利要求1所述的一种用于污水处理的pH调节池，其特征在于：所述沉降调节池上表面正中心设置有搅拌装置，且搅拌装置通过固定杆固定在沉降调节池的内壁上，搅拌装置的搅拌叶深入至沉降调节池的液面下方。
3.根据权利要求2所述的一种用于污水处理的pH调节池，其特征在于：所述混合管位于沉降调节池的管口位于搅拌装置搅拌叶的上方。
说明书
一种用于污水处理的pH调节池
技术领域
本实用新型属于污水处理领域，具体涉及一种用于污水处理的pH调节池。
背景技术
目前原水直接通过管道通入废水收集池中，废水收集池通过检测废水的水质pH来确定达标情况，若出现pH水质不达标的情况，需要将废水收集池中的废水转至pH调节池中;pH调节池通过滴加碱液来调节水质的pH，且通过搅拌的方式将碱液快速扩散至整个调节池，从而达到排放标准;然而在实际操作过程中，由于碱液采用后期加入的方式，然后进行搅拌，最后进行排放，该操作过程中往往由于混合不均匀，造成水质局部pH值变化较大，与此同时，碱化后的废水往往会出现污泥沉淀等物质，这也造成了排放水的水质降低。
实用新型内容
针对现有技术中的问题，本实用新型提供一种用于污水处理的pH调节池，通过待处理废水与碱液在管道预混，不仅提升了混合效率，确保排入沉降调节池内的水质pH达标，而且解决了局部pH不均匀的问题。
为实现以上技术目的，本实用新型的技术方案是：

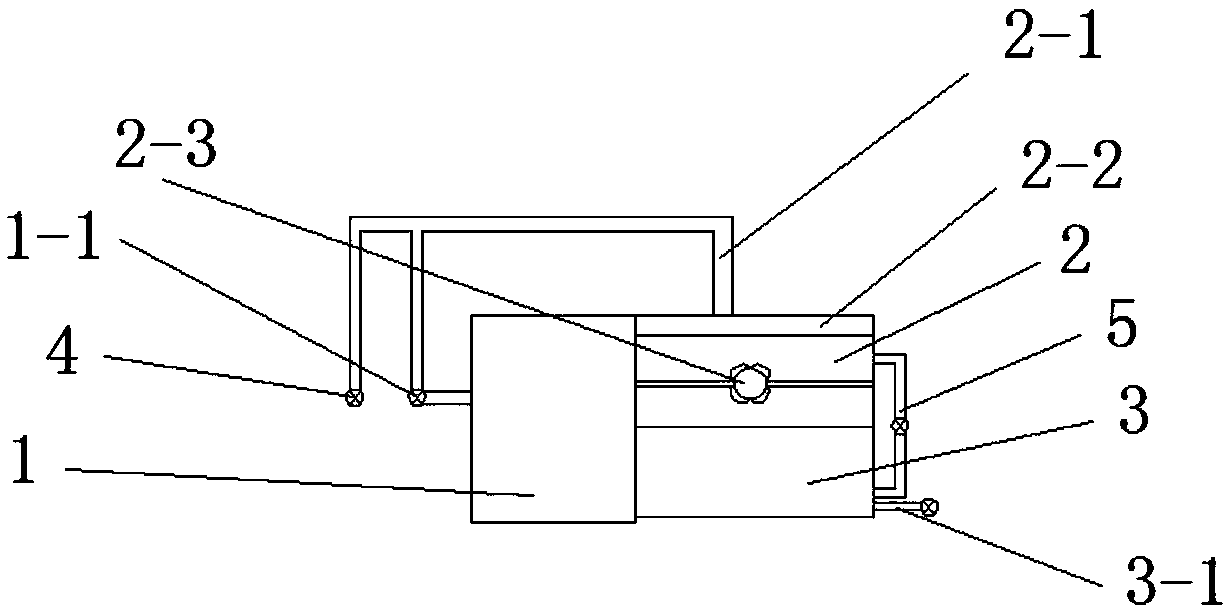

一种用于污水处理的pH调节池，包括集水池、沉降调节池、储泥池、联通管和用于碱液计量的计量泵，所述集水池的一个外侧面并列设置有沉降调节池和储泥池，相对的外侧面上设置有出液口，且出液口连接有提升泵，所述提升泵的另一端设置有混合管，且所述计量泵通过管道接入混合管与提升泵的连接处，所述混合管的另一端穿过沉降调节池远离储泥池的侧面中心，与混合管相接的所述沉降调节池内壁上部设置有出液槽，所述联通管的一管口连接在沉降调节池远离集水池的外侧面的底部，另一管口连接在储泥池远离集水池的外侧面的底部，且联通管内设置有球阀，所述储泥池远离集水池的外侧面底部还设置有排污管，所述排污管的外管口连接有球阀。
所述沉降调节池上表面正中心设置有搅拌装置，且搅拌装置通过固定杆固定在沉降调节池的内壁上，搅拌装置的搅拌叶深入至沉降调节池的液面下方。
所述混合管位于沉降调节池的管口位于搅拌装置搅拌叶的上方。
从以上描述可以看出，本实用新型具备以下优点：
1.本实用新型通过待处理废水与碱液在管道预混，不仅提升了混合效率，确保排入沉降调节池内的水质pH达标，而且解决了局部pH不均匀的问题。
2.本实用新型在沉降调节池内采用溢流排液的方式将沉降后的清液排放，将废水中的污泥沉降至沉降污泥池底部。
3.本实用新型通过搅拌装置产生的螺旋力加快污泥在水中的沉降速度，控制控制沉降位置，降低了后续污泥处理的难度。
