申请日2014.04.03
公开(公告)日2016.06.08
IPC分类号B65D88/26; B65D90/02; B65D90/00; B65D88/68; B65D90/54; B65G65/46
摘要
本发明提供了一种用于污泥高效分散、定量给料的立式储罐，包括罐体、搅拌装置和定量装置;通过设计储罐为上圆下锥型，可以在保证储罐储量的同时实现污泥的无沉积运输;通过在罐体顶部设置顶盖，可以有效地避免污泥处理过程中臭味的散播，实现清洁卫生运输;通过在储罐中设置强剪切力搅拌器和锥底螺带式搅拌器的组合式搅拌装置，可以使污泥自进料口进入后得到高效的分散和打碎，其中锥底螺带式搅拌器与下部锥型储罐壁面贴合，可以使污泥不会粘结在储罐壁面上;通过在储罐出料口处安装贴合壁面的螺旋，可以使高粘度污泥不会堵塞出料口;通过在储罐底部设置封闭式螺旋给料机，可以实现污泥的定量给料和清洁运输。
权利要求书

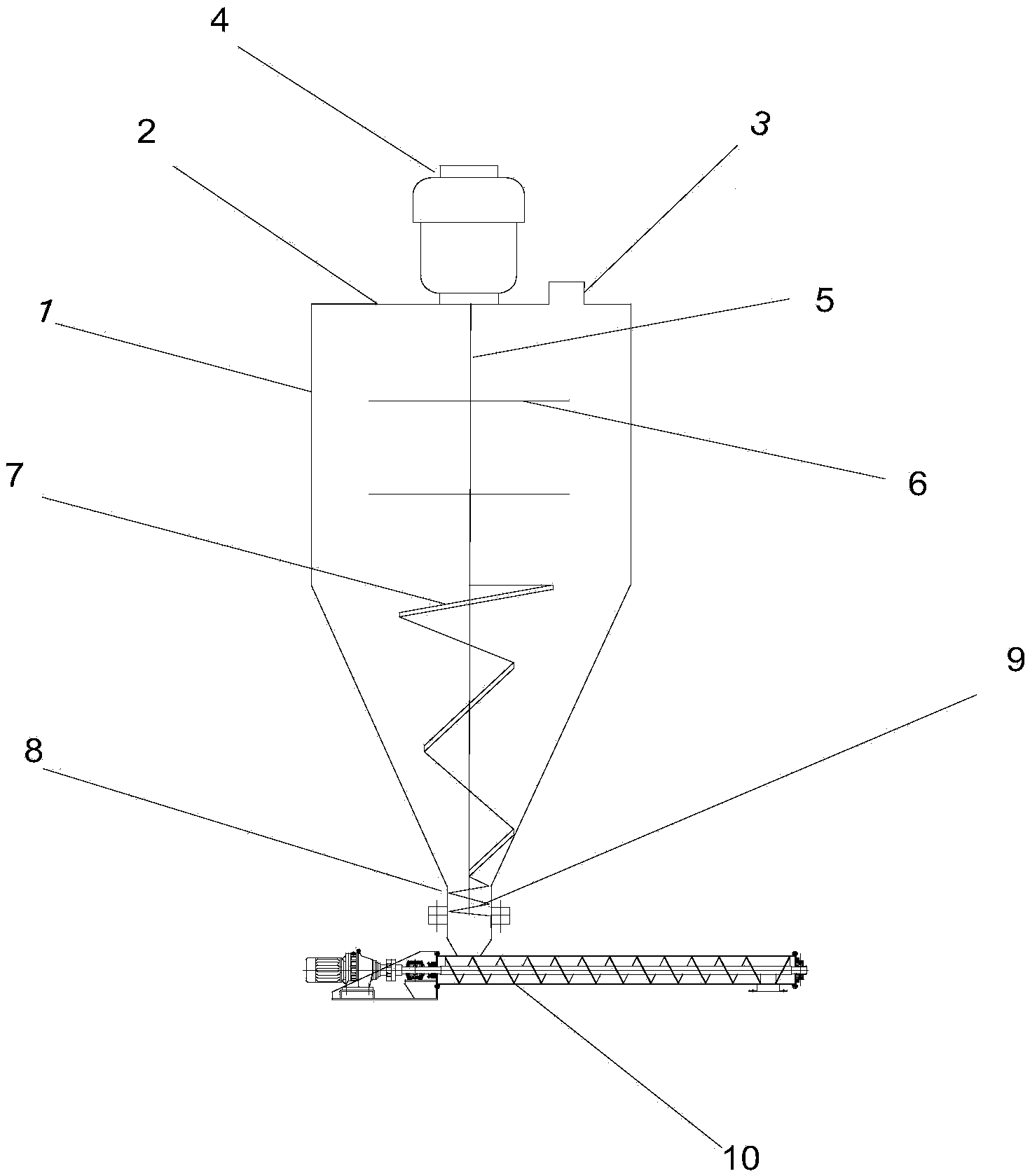

1.一种用于污泥高效分散、定量给料的立式储罐，其特征在于，包括全密封罐体(1)，全密封罐体(1)由上部的圆柱型筒体与下部的圆锥型筒体组成，圆柱型筒体上方设有顶盖(2);顶盖(2)上开有进料口(3);由电动机(4)驱动的转轴(5)安装在顶盖(2)中心位置并贯穿整个罐体(1)内部直至罐体(1)底部的出料口(8);转轴(5)从上到下依次安装有组合式搅拌装置和螺旋叶片(9);组合式搅拌装置由安装在罐体(1)圆柱型筒体区域的强剪切力搅拌器(6)和安装在罐体(1)圆锥型筒体区域的锥底螺带搅拌器(7)组成，螺旋叶片(9)设置于出料口(8)处;出料口(8)连接定量螺旋给料机(10);
锥底螺带搅拌器(7)贴合圆锥型筒体壁面;
所述强剪切力搅拌器(6)为多层双倾斜桨叶搅拌器;
高粘度污泥自进料口(3)进入罐体(1)，电动机(4)驱动位于中心线上的转轴(5)旋转，带动安装在转轴(5)上的组合式搅拌装置和螺旋叶片(9)，污泥由剪切力搅拌器(6)切碎分散，分散后向下再经过贴合壁面的锥底螺带式搅拌器(7)的二次搅拌进一步分散，并通过锥底螺带式搅拌器(7)的轴向输运将污泥运输至出料口(8)，通过安装在出料口(8)内部的螺旋叶片(9)输出污泥至定量螺旋给料机(10)的入口;最后，定量螺旋给料机(10)进行定量输出。
2.根据权利要求1所述的一种用于污泥高效分散、定量给料的立式储罐，其特征在于，罐体(1)底部出料口(8)与定量螺旋给料机(10)连接处采用法兰连接，并利用橡胶垫圈密封。
3.根据权利要求1所述的一种用于污泥高效分散、定量给料的立式储罐，其特征在于，圆锥型筒体两边的夹角小于90°。
4.根据权利要求1所述的一种用于污泥高效分散、定量给料的立式储罐，其特征在于，罐体(1)为不锈钢罐体或者混凝土结构罐体。
说明书
一种用于污泥高效分散、定量给料的立式储罐
技术领域
本发明涉及城市污泥的储存和输运领域，特别涉及一种能够使污泥高效分散并定量给料的储罐。
背景技术
随着我国城市化进程的加快，污水污泥急剧增加。由于处理相同量的污泥费用远高于处于相同量的污水费用，使得污泥处理问题一直没有得到足够的重视。目前中国污泥产生量的与日俱增与处理能力严重不足、处理手段严重落后形成尖锐的矛盾，大量的湿污泥随意外运、简单填埋或堆放，致使许多城市“污泥围城”。
传统污泥处置方法主要有填埋、堆肥、脱水、焚烧。目前国内最主要的污泥处置方法是土地填埋或与城市垃圾进行混合填埋。但是填埋具有浪费土地资源、污染地下水、导致填埋场渗滤液收集系统堵塞、渗滤液中重金属含量的进一步升高等危害，其并没有从根本上解决问题，所以污泥填埋技术不能作为一种清洁、资源化处置技术而在未来得到发展。污泥含水率高(80%)、有机物含量高、重金属含量高，因此污泥中含有大量的病菌、寄生虫和有害物质，长时间暴露在空气中，致使污泥常常伴有恶臭，影响居民生活和社会安定，不适当的处理还会造成严重的二次污染。
无论采用何种污泥处理方法，污泥的卫生存储和封闭定量输运都是实行污泥大型化处理要解决的难题。
发明内容
本发明的目的在于提供一种用于污泥高效分散、定量给料的立式储罐，从而使得污泥的存储和定量进料问题予以解决。
为了实现上述目的，本发明采用如下技术方案：
一种用于污泥高效分散、定量给料的立式储罐，包括全密封罐体，全密封罐体由上部的圆柱型筒体与下部的圆锥型筒体组成，圆柱型筒体上方设有顶盖;顶盖上开有进料口;由电动机驱动的转轴安装在顶盖中心位置并贯穿整个罐体内部直至罐体底部的出料口;转轴从上到下依次安装有组合式搅拌装置和螺旋叶片;组合式搅拌装置由安装在罐体圆柱型筒体区域的强剪切力搅拌器和安装在罐体圆锥型筒体区域并贴合圆锥型筒体壁面的锥底螺带搅拌器组成，螺旋叶片设置于出料口处;出料口连接定量螺旋给料机。
本发明进一步的改进在于：锥底螺带搅拌器贴合圆锥型筒体壁面。
本发明进一步的改进在于：罐体底部出料口与定量螺旋给料机连接处采用法兰连接，并利用橡胶垫圈密封。
本发明进一步的改进在于：高粘度污泥自进料口进入罐体1，电动机驱动位于中心线上的转轴旋转，带动安装在转轴上的组合式搅拌装置和螺旋叶片，污泥由剪切力搅拌器切碎分散，分散后向下再经过贴合壁面的锥底螺带式搅拌器的二次搅拌进一步分散，并通过锥底螺带式搅拌器的轴向输运将污泥运输至出料口，通过安装在出料口内部的螺旋叶片输出污泥至定量螺旋给料机的入口;最后，定量螺旋给料机进行定量输出。
本发明进一步的改进在于：圆锥型筒体两边的夹角小于90°。
本发明进一步的改进在于：罐体为不锈钢罐体或者混凝土结构罐体。
本发明进一步的改进在于：所述强剪切力搅拌器为多层双倾斜桨叶搅拌器。
全密封罐体设有顶盖，顶盖的设置可以有效地避免污泥处理过程中臭味的散播;安装于出料口内的螺旋叶片贴合壁面布置，可避免高粘度污泥在出料口的堵塞;上部强剪切力搅拌器可以使污泥在自罐顶进料口进入后首先被高效地打碎为小颗粒，然后通过下部锥底螺带式搅拌器的二次搅拌实现更加均匀的分散和轴向输运;同时，锥底螺带式搅拌器与罐体锥型壁面相贴合，可使污泥不会粘结在储罐壁面上;所述定量螺旋给料机入料口管道与储罐出料口管道之间采用法兰连接并用橡胶垫圈密封，污泥自出料口进入定量螺旋给料机入口，从而实现定量输送。
相对于现有技术，本发明优点在于：
1、污泥储罐上部为圆柱型设计可保证储罐的储存量，下部为锥型保证污泥的无沉积运输。
2、储罐的圆柱型区域内设置有强剪切力搅拌器，可以快速将大块污泥切碎为小颗粒，从而方便污泥的定量给料。储罐的锥型区域内设置有锥底螺带式搅拌器，可以对污泥进行二次搅拌进一步分散和轴向输运。锥底螺带式搅拌器与储罐壁面贴合，可以使污泥完全输出储罐，不会粘结在储罐壁面上。
3、罐体最下部的螺旋叶片完全贴合壁面，可以使高粘度污泥不会堵塞出料口。
4、由于污泥在强剪切力搅拌器的作用下已经变为小颗粒，可以方便螺旋给料机的定量。在锥底螺带式搅拌器和螺旋叶片的轴向输运作用下，污泥很容易从罐体进入定量螺旋给料机中进行输运。
利用此储罐可实现污泥的密闭储存、高效切碎、定量输出。
