申请日2018.03.20
公开(公告)日2018.11.27
IPC分类号B01D29/03; B01D29/68; B01D29/62
摘要
本实用新型公开了一种低浓度煤化工废水处理设备，包括矩形结构的壳体，所述壳体的顶部内壁与其一侧内侧壁之间很焊接有矩形结构的框架，框架的内圈固定连接有过滤网，壳体的一侧安装有与其内部连通的排水管道，框架远离排水管道的一侧上方安装有与壳体顶部固定连接的支撑架，支撑架靠近壳体的一侧安装有推板，推板靠近壳体的一侧下方垂直焊接有第一活动杆，第一活动杆深入壳体一端的一侧活动套接有转轴。本实用新型结构简单操作方便快捷，利用抽水泵抽离的污水的水压对过滤网进行方向喷水清理，同时对过滤网的正面进行清扫，有效的避免煤化工废水中固体颗粒沉积在过滤网上，提高过滤网的过滤效果，免维护更换。
权利要求书

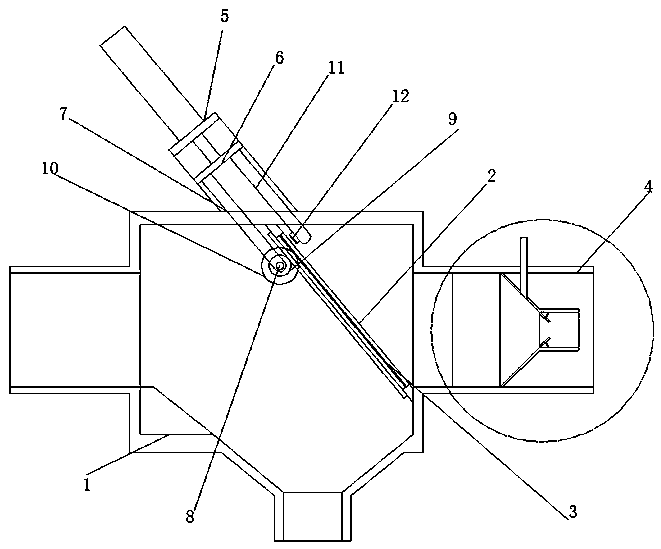

1.一种低浓度煤化工废水处理设备，包括矩形结构的壳体(1)，其特征在于，所述壳体(1)的顶部内壁与其一侧内侧壁之间很焊接有矩形结构的框架(2)，框架(2)的内圈固定连接有过滤网(3)，壳体(1)的一侧安装有与其内部连通的排水管道(4)，框架(2)远离排水管道(4)的一侧上方安装有与壳体(1)顶部固定连接的支撑架(5)，支撑架(5)靠近壳体(1)的一侧安装有推板(6)，推板(6)靠近壳体(1)的一侧下方垂直焊接有第一活动杆(7)，第一活动杆(7)深入壳体(1)一端的一侧活动套接有转轴(8)，转轴(8)伸出第一活动杆(7)的一端固定套接有清扫滚筒(10)，转轴(8)伸出第一活动杆(7)的另一端固定套接有齿轮(9)，推板(6)靠近壳体(1)的一侧上方垂直焊接有第二活动杆(11)，第二活动杆(11)深入壳体(1)的一端下方安装有喷水机构(12)，排水管道(4)内部安装有抽水泵(13)，抽水泵(13)远离壳体(1)的一侧安装有与排水管道(4)内侧壁焊接的环形结构的增压罩壳(14)，增压罩壳(14)远离壳体(1)的一端焊接有输水管道(15)，输水管道(15)靠近壳体(1)的一端内圈铰接有沿其轴线阵列设置的增压板(16)，增压罩壳(14)的顶部固定套接有与其内部连通的连接管道(17)。
2.根据权利要求1所述的一种低浓度煤化工废水处理设备，其特征在于，所述喷水机构(12)包括与第二活动杆(11)底部焊接的喷水管，喷水管远离第二活动杆(11)的一侧沿其长度方向等距开设有喷水孔，第二活动杆(11)的内部预埋有管道，管道的一端与喷水管连通，管道的另一端连接有与连接管道(17)连通的软管，连接管道(17)伸出排水管道(4)顶部的一端与软管连通。
3.根据权利要求1所述的一种低浓度煤化工废水处理设备，其特征在于，所述框架(2)靠近第一活动杆(7)的一侧安装有沿其长度方向设置的齿条，且齿条与齿轮(9)啮合。
4.根据权利要求1所述的一种低浓度煤化工废水处理设备，其特征在于，所述第一活动杆(7)位于过滤网(3)的正下方，第二活动杆(11)位于过滤网(3)的正上方，增压板(16)远离壳体(1)的一端焊接有与输水管道(15)内侧壁焊接的弹簧。
5.根据权利要求1所述的一种低浓度煤化工废水处理设备，其特征在于，所述支撑架(5)的顶部安装有推杆电机，推杆电机的输出轴与推板(6)固定连接，壳体(1)的底部焊接有排污管道，壳体(1)远离排水管道(4)的一侧安装有进水管道。
6.根据权利要求1所述的一种低浓度煤化工废水处理设备，其特征在于，所述框架(2)与支撑架(5)、第一活动杆(7)和第二活动杆(11)平行设置。
说明书
一种低浓度煤化工废水处理设备
技术领域
本实用新型涉及废水处理设备技术领域，尤其涉及一种低浓度煤化工废水处理设备。
背景技术
煤化工生产中会产生大量的低浓度煤化工废水，其中废水中含有大量的固体颗粒，在进行废水处理的时候需要将废水中的固体颗粒进行分离，传统的方式采用过滤网过滤，但是固体颗粒容易沉积在过滤网上，导致过滤效率降低，为此需要一种低浓度煤化工废水处理设备。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种低浓度煤化工废水处理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种低浓度煤化工废水处理设备，包括矩形结构的壳体，所述壳体的顶部内壁与其一侧内侧壁之间很焊接有矩形结构的框架，框架的内圈固定连接有过滤网，壳体的一侧安装有与其内部连通的排水管道，框架远离排水管道的一侧上方安装有与壳体顶部固定连接的支撑架，支撑架靠近壳体的一侧安装有推板，推板靠近壳体的一侧下方垂直焊接有第一活动杆，第一活动杆深入壳体一端的一侧活动套接有转轴，转轴伸出第一活动杆的一端固定套接有清扫滚筒，转轴伸出第一活动杆的另一端固定套接有齿轮，推板靠近壳体的一侧上方垂直焊接有第二活动杆，第二活动杆深入壳体的一端下方安装有喷水机构，排水管道内部安装有抽水泵，抽水泵远离壳体的一侧安装有与排水管道内侧壁焊接的环形结构的增压罩壳，增压罩壳远离壳体的一端焊接有输水管道，输水管道靠近壳体的一端内圈铰接有沿其轴线阵列设置的增压板，增压罩壳的顶部固定套接有与其内部连通的连接管道。
优选的，所述喷水机构包括与第二活动杆底部焊接的喷水管，喷水管远离第二活动杆的一侧沿其长度方向等距开设有喷水孔，第二活动杆的内部预埋有管道，管道的一端与喷水管连通，管道的另一端连接有与连接管道连通的软管，连接管道伸出排水管道顶部的一端与软管连通。
优选的，所述框架靠近第一活动杆的一侧安装有沿其长度方向设置的齿条，且齿条与齿轮啮合。
优选的，所述第一活动杆位于过滤网的正下方，第二活动杆位于过滤网的正上方，增压板远离壳体的一端焊接有与输水管道内侧壁焊接的弹簧。
优选的，所述支撑架的顶部安装有推杆电机，推杆电机的输出轴与推板固定连接，壳体的底部焊接有排污管道，壳体远离排水管道的一侧安装有进水管道。
优选的，所述框架与支撑架、第一活动杆和第二活动杆平行设置。
本实用新型的有益效果：
通过壳体上设置的框架、过滤网、排水管道、支撑架、推板、第一活动杆、转轴、齿轮、清扫滚筒、第二活动杆、喷水机构、抽水泵、增压罩壳、输水管道、增压板和连接管道，结构简单操作方便快捷，利用抽水泵抽离的污水的水压对过滤网进行方向喷水清理，同时对过滤网的正面进行清扫，有效的避免煤化工废水中固体颗粒沉积在过滤网上，提高过滤网的过滤效果，免维护更换。
