申请日2018.03.20
公开(公告)日2018.11.20
IPC分类号F17D5/00
摘要
本实用新型公开了一种城市污水排放管网检测装置，包括检测端以及中央处理器，所述检测端包括杆状本体，所述本体上设置有电源、若干电导率检测模块以及传输模块，所述电源分别连接若干电导率检测模块以及所述传输模块;所述中央处理器包括接收模块、处理模块以及输出端。采用该种城市污水排放管网检测装置能够通过中央处理器根据电导率值的波动性判断管内的水是否流动，根据电导率值判断管内的水是雨水还是污水，根据不同高度的电导率检测模块检测的电导率值判断管内淤泥高度以及水位高度，根据相邻窨井盖处杆状本体检测的电导率值判断是否有污水与雨水混合，方便的管理整个污水排放管网。
权利要求书

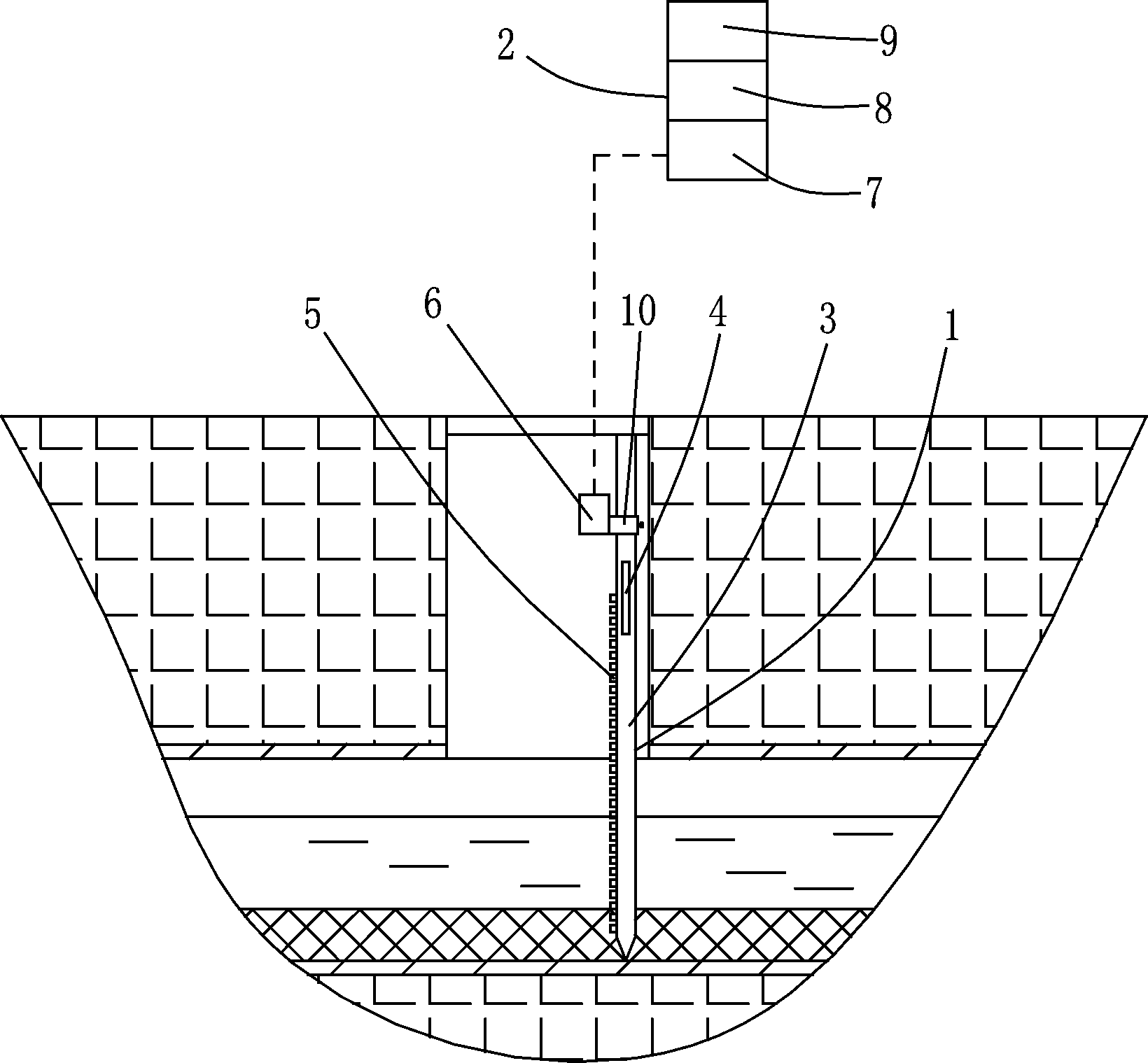

1.一种城市污水排放管网检测装置，其特征在于：包括检测端(1)，所述检测端(1)包括杆状本体(3)，所述本体(3)上设置有电源(4)、若干电导率检测模块(5)以及传输模块(6)，所述电源(4)分别连接若干电导率检测模块(5)以及所述传输模块(6)。
2.如权利要求1所述的一种城市污水排放管网检测装置，其特征在于：所述检测装置包括中央处理器(2)，所述中央处理器(2)包括接收模块(7)、处理模块(8)以及输出端(9)，所述传输模块(6)与所述接收模块(7)连接。
3.如权利要求1所述的一种城市污水排放管网检测装置，其特征在于：所述本体(3)上的若干所述电导率检测模块(5)均匀分布。
4.如权利要求1所述的一种城市污水排放管网检测装置，其特征在于：所述本体(3)一端设置有尖头(31)。
5.如权利要求1所述的一种城市污水排放管网检测装置，其特征在于：所述传输模块(6)连接有滑动套(10)，所述滑动套(10)套接于所述本体(3)上并通过螺栓固定于所述本体(3)上。
6.如权利要求2所述的一种城市污水排放管网检测装置，其特征在于：所述输出端(9)为显示器。
说明书
一种城市污水排放管网检测装置
技术领域
本实用新型属于城市污水排放管网技术领域，具体是一种城市污水排放管网检测装置。
背景技术
城市污水排放管网错综复杂，用于排放城市生活污水、雨水以及工业污水，正常的污水排放管网的污水与雨水是分开排放的，污水经过污水处理厂处理之后排放到江河中，雨水直接排放到江河中;现有的城市污水排放管网缺乏管理，很多城市的污水管网和雨水管网甚至出现交汇，雨水混入到污水管网会导致污水处理厂的处理严重超负荷，污水溢出严重，严重危害生态环境。还有一些城市的污水排放管网堵塞严重，在下雨天容易出现严重的内涝;由于城市污水排放管网的管道数量庞大错综复杂，管理起来十分麻烦，人工管理几乎是不可能的。
实用新型内容
本实用新型针对现有技术不足，提供一种城市污水排放管网检测装置，该种城市污水排放管网检测装置的检测成本低，能够实时监测查找污染源、管道堵塞位置、管道各处的水位及淤泥高度以及雨水与污水混合管道设计不合理处，从而方便的管理整个污水排放管网。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：一种城市污水排放管网检测装置，包括检测端，所述检测端包括杆状本体，所述本体上设置有电源、若干电导率检测模块以及传输模块，所述电源分别连接若干电导率检测模块以及所述传输模块。采用该种城市污水排放管网检测装置能够通过中央处理器根据电导率值的波动性判断管内的水是否流动，根据电导率值判断管内的水是雨水还是污水，根据不同高度的电导率检测模块检测的电导率值判断管内淤泥高度以及水位高度，根据相邻窨井盖处杆状本体检测的电导率值判断是否有污水与雨水混合;该种城市污水排放管网检测装置的检测成本低，能够实时监测查找污染源、管道堵塞位置、管道各处的水位及淤泥高度以及雨水与污水混合管道设计不合理处，从而方便的管理整个污水排放管网。
上述技术方案中，优选的，所述检测装置包括中央处理器，所述中央处理器包括接收模块、处理模块以及输出端，所述传输模块与所述接收模块连接。
上述技术方案中，优选的，所述本体上的若干所述电导率检测模块均匀分布。
上述技术方案中，优选的，所述本体一端设置有尖头。
上述技术方案中，优选的，所述传输模块连接有滑动套，所述滑动套套接于所述本体上并通过螺栓固定于所述本体上。采用该结构使得传输模块能够固定在本体的任意位置，从而能够在安装时进行避让，固定到合理的位置防止他人触碰损坏。
上述技术方案中，优选的，所述输出端为显示器。通过显示器输出能够使得管理者更加直观的得到所需的信息。
本实用新型与现有技术相比，具有如下有益效果：该种城市污水排放管网检测装置的检测成本低，能够实时监测查找污染源、管道堵塞位置、管道各处的水位及淤泥高度以及雨水与污水混合管道设计不合理处，从而方便的管理整个污水排放管网。
