申请日2018.03.21
公开(公告)日2019.03.19
IPC分类号C02F5/00
摘要
本实用新型公开了一种快速安装的变频谐振水处理系统结构，包括热交换器、冷却塔、水泵和变频谐振水处理系统，所述冷却塔的一端通过管道连接水泵，另一端通过管道连接热交换器，本实用新型安装时不需要一圈一圈的缠绕线圈，只需将对应的法兰盘对接，即可完成安装，安装快速。
权利要求书

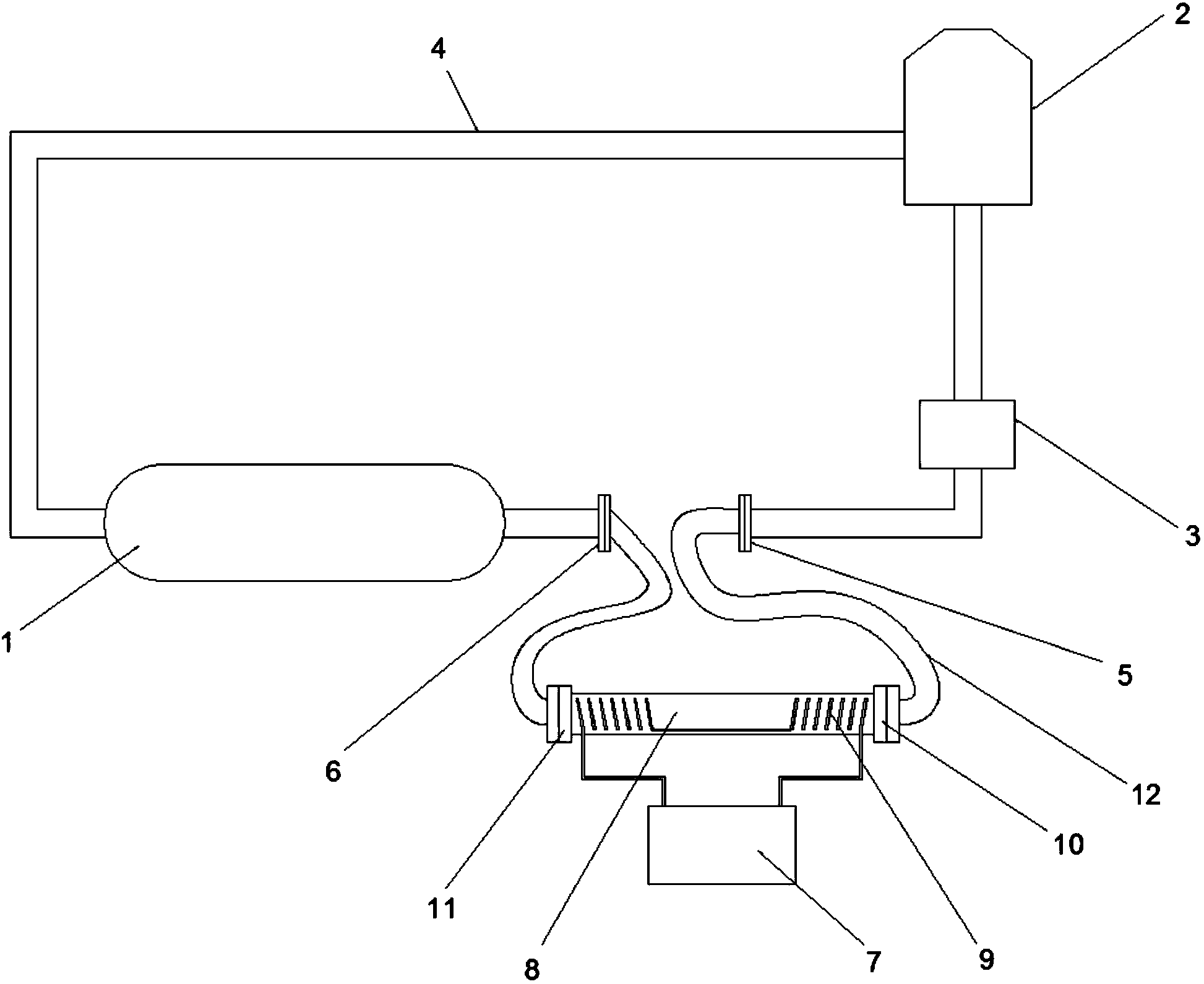

1.一种快速安装的变频谐振水处理系统结构，其特征在于：包括热交换器、冷却塔、水泵和变频谐振水处理系统，所述冷却塔的一端通过管道连接水泵，另一端通过管道连接热交换器，所述水泵的一端通过管道连接第一法兰盘，所述热交换器的一端通过管道连接第二法兰盘，所述变频谐振水处理系统包括主机和透明管，所述透明管由耐高温玻璃制成,所述透明管外缠绕线圈，所述主机用于产生频率调制信号，所述线圈和主机连接用于发送电磁脉冲，所述透明管的两端分别设有第三法兰盘和第四法兰盘，所述第一法兰盘和第三法兰盘之间设有橡胶软管，橡胶软管的两端均通过法兰盘分别与透明管和第一法兰盘连接，第二法兰盘和第四法兰盘之间也设有橡胶软管，所述橡胶软管的两端均通过法兰盘分别与透明管和第二法兰盘连接。
说明书
一种快速安装的变频谐振水处理系统结构
技术领域
本实用新型涉及水处理技术领域，具体的说涉及一种快速安装的变频谐振水处理系统结构。
背景技术
在工业及民用领域，利用水作为热交换介质的冷却水系统是用水量巨大的环节，因此目前均采用循环冷却水，循环冷却水中的管道中易因水多次循环使用而结垢，时间久了会堵塞管道，目前循环冷却水处理系统一般采用添加化学药剂的化学除垢方法，但由于化学药剂中含有机磷酸盐，会导致地下水体污染或水体富营养化。目前有采用变频谐振水处理系统处理循环冷却水中的水垢，其主要结构是主机和线圈，线圈缠绕在管道外，安装时需将线圈一圈一圈缠绕在管道外，安装较为费时。
实用新型内容
本实用新型为了克服上述的不足，提供了一种快速安装的变频谐振水处理系统结构，包括热交换器、冷却塔、水泵和变频谐振水处理系统，所述冷却塔的一端通过管道连接水泵，另一端通过管道连接热交换器，所述水泵的一端通过管道连接第一法兰盘，所述热交换器的一端通过管道连接第二法兰盘，所述变频谐振水处理系统包括主机和透明管，所述透明管外缠绕线圈，所述主机用于产生频率调制信号，所述线圈和主机连接用于发送电磁脉冲，所述透明管的两端分别设有第三法兰盘和第四法兰盘，所述第一法兰盘和第三法兰盘之间设有橡胶软管，橡胶软管的两端均通过法兰盘分别与透明管和第一法兰盘连接，第二法兰盘和第四法兰盘之间也设有橡胶软管，所述橡胶软管的两端均通过法兰盘分别与透明管和第二法兰盘连接。
优选的，所述透明管由耐高温玻璃制成。
本实用新型的工作原理是：缠绕在透明管上的线圈产生不同频率的电磁脉冲，电磁脉冲与水中的水分子及溶于水中的钙离子、镁离子以及碳酸根离子发生谐振，从而改变钙离子、镁离子以及碳酸根离子和水分子的电特性和物理特性，促使水中的部分钙离子、镁离子和碳酸根离子迅速析出，结晶成微小晶体，这一过程在瞬间完成，因此所析出的微小晶体来不及附着管壁而很快被排走，而处理后的水在通过热交换器时，受温度、压力的改变，溶于水中的钙、镁和碳酸盐分解结垢时会优先在这些微小晶核周围结晶，使水垢以松软絮状析出，悬浮在水中，不再吸附在管道上，达到去除水垢的目的。
本实用新型的有益效果是：本实用新型安装时不需要一圈一圈的缠绕线圈，只需将对应的法兰盘对接，即可完成安装，安装快速。
