申请日2018.07.18
公开(公告)日2019.04.02
IPC分类号C02F9/04; C02F101/20
摘要

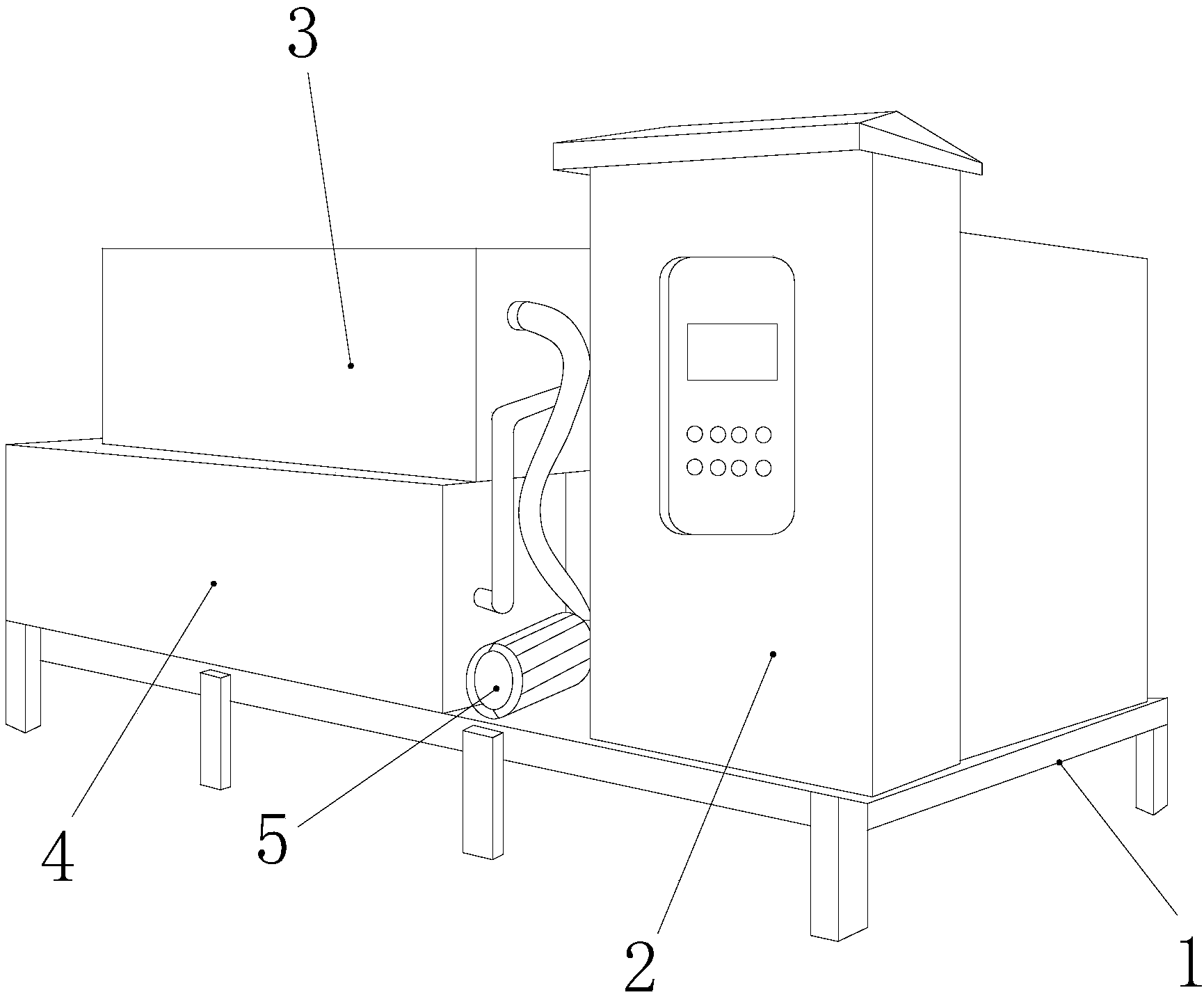

本实用新型公开了一种重金属废水处理装置，其结构包括安装底座、控制箱、自动净化系统、反应处理腔、主动电机，控制箱设于安装底座上表面右侧，自动净化系统设于反应处理腔内部并通过机关枢纽相连接，反应处理腔设于控制箱左方并电连接，主动电机设于安装底座上表面中部并与反应处理腔相连接。本实用新型通过设有的自动净化系统，对经格栅拦截的重金属块进一步的处理并提高其可回收重金属的质量，防止在二次沉淀池内部再与其他化学物进行复杂反映，降低处理后的废水对环境造成二次污染，同时加强设备的自动化净化能力。
权利要求书
1.一种重金属废水处理装置，其结构包括安装底座(1)、控制箱(2)、自动净化系统(3)、反应处理腔(4)、主动电机(5)，其特征在于：所述控制箱(2)设于安装底座(1)上表面右侧，所述自动净化系统(3)设于反应处理腔(4)内部并通过机关枢纽相连接，所述反应处理腔(4)设于控制箱(2)左方并电连接，所述主动电机(5)设于安装底座(1)上表面中部并与反应处理腔(4)相连接;
所述自动净化系统(3)由重力感应机构(301)、传动连接结构(302)、中转结构(303)、自动复位机构(304)、电源启动机构(305)、重金属块清吸机构(306)、调合反应结构(307)、T型板(308)、保护壳(309)组成，所述传动连接结构(302)与重力感应机构(301)通过推动相连接，所述中转结构(303)上部与自动复位机构(304)拉动相连接且其下部与电源启动机构(305)通过拉动相连接，所述重金属块清吸机构(306)与电源启动机构(305)电连接且其伸入调和反应结构(307)内上部，所述T型板(308)呈倒状设于保护壳(309)内左上部并通过螺栓相连接。
2.根据权利要求1所述的一种重金属废水处理装置，其特征在于：所述重力感应机构(301)由套筒(3010)、一号弹簧(3011)、限位板(3012)、支撑板(3013)、过滤网(3014)、连接板(3015)、按压板(3016)组成，所述套筒(3010)设于保护壳(309)内下壁左侧并通过电焊垂直相连接，所述限位板(3012)设于套筒(3010)内部并通过一号弹簧(3011)相连接，所述支撑板(3013)下部伸入套筒(3010)内部并与限位板(3012)通过电焊相连接，所述支撑板(3013)上部设于过滤网(3014)下表面并通过电焊相连接，所述连接板(3015)设于支撑板(3013)前表面上部并通过电焊相连接，所述按压板(3016)设于连接板(3015)下表面右侧并通过电焊垂直相连接，所述按压板(3016)与传动连接结构(302)通过推动相连接。
3.根据权利要求1所述的一种重金属废水处理装置，其特征在于：所述传动连接结构(302)由固定板(3020)、滚轮(3021)、配动板(3022)、定向滚动筒(3023)、传动皮带(3024)、一号滑轮(3025)组成，所述固定板(3020)设于T型板(308)下表面左侧并通过电焊垂直相连接，所述滚轮(3021)设于配动板(3022)右侧并通过扣合相连接，所述配动板(3022)通过滚轮(3021)设于固定板(3020)左侧中部并与按压板(3016)通过推动相连接，所述定向滚动筒(3023)设于固定板(3020)前表面上部并通过扣合相连接，所述一号滑轮(3025)设于固定板(3020)右下表面并通过电焊相连接，所述传动皮带(3024)一端与配动板(3022)缠绕相连接且另一端绕过定向滚动筒(3023)、一号滑轮(3025)与中转结构(303)缠绕相连接。
4.根据权利要求1所述的一种重金属废水处理装置，其特征在于：所述中转结构(303)由固定座(3030)、轨道盘(3031)、扭簧(3032)、圆盘(3033)、一号活动杆(3034)、二号活动杆(3035)、绳索(3036)、轴板(3037)、二号滑轮(3038)、三号滑轮(3039)组成，所述固定座(3030)设于保护壳(309)内下壁左侧并通过电焊相连接，所述轨道盘(3031)设于固定座(3030)上表面并通过电焊相连接，所述扭簧(3032)设于轨道盘(3031)中部，所述圆盘(3033)设于轨道盘(3031)前表面中部并通过电焊相连接，所述轨道盘(3031)、扭簧(3032)和圆盘(3033)均处于同一圆心，所述一号活动杆(3034)一端与圆盘(3033)通过电焊相连接且另一端与轨道盘(3031)通过扣合活动相连接，所述二号活动杆(3035)与一号活动杆(3034)呈垂直状，所述二号活动杆(3035)一端与圆盘(3033)通过电焊相连接且另一端与轨道盘(3031)通过扣合活动相连接，所述二号活动杆(3035)与传动皮带(3024)缠绕相连接并与电源启动机构(305)通过拉动相连接，所述轴板(3037)设于T型板(308)下表面中部并通过电焊垂直相连接，所述二号滑轮(3038)设于轴板(3037)前表面下部并通过电焊相连接，所述三号滑轮(3039)设于T型板(308)上表面右侧并通过电焊相连接，所述绳索(3036)一端与一号活动杆(3034)缠绕相连接且另一端绕过二号滑轮(3038)、三号滑轮(3039)与自动复位机构(304)缠绕相连接。
5.根据权利要求1所述的一种重金属废水处理装置，其特征在于：所述自动复位机构(304)由铰链板(3040)、铰链架(3041)、活动板(3042)、杆筒(3043)、二号弹簧(3044)、轴杆(3045)组成，所述铰链板(3040)设于T型板(308)左侧表面并通过电焊相连接，所述铰链架(3041)左部与铰链板(3040)活动相连接且右部与活动板(3042)活动相连接，所述活动板(3042)右侧与绳索(3036)缠绕相连接，所述杆筒(3043)设于铰链板(3040)右侧中部并通过电焊垂直相连接，所述轴杆(3045)设于活动板(3042)左侧中部并通过电焊相连接，所述轴杆(3045)左端伸入杆筒(3043)内部并通过二号弹簧(3044)相连接。
6.根据权利要求1所述的一种重金属废水处理装置，其特征在于：所述电源启动机构(305)由U型架(3050)、电板(3051)、导杆(3052)、三号弹簧(3053)、移动块(3054)、拉绳(3055)、电刷(3056)、电源(3057)组成，所述U型架(3050)设于保护壳(309)内下壁中部并通过电焊相连接，所述电板(3051)设于U型架(3050)内下部，所述电板(3051)与电源(3057)电连接，所述导杆(3052)设于U型架(3050)内上部并通过电焊相连接，所述移动块(3054)设于导杆(3052)右侧并通过三号弹簧(3053)相连接，所述移动块(3054)与二号活动杆(3035)通过拉绳(3055)缠绕相连接，所述电刷(3056)设于移动块(3054)下表面并通过螺栓相连接，所述电刷(3056)与电板(3051)相连接，所述电源(3057)与重金属块清吸机构(306)电连接。
7.根据权利要求1所述的一种重金属废水处理装置，其特征在于：所述重金属块清吸机构(306)由固定扣(3060)、负压抽吸机(3061)、连接管道(3062)、锥形吸口(3063)、隔绝管道(3064)组成，所述固定扣(3060)共设有两块，所述负压抽吸机(3061)通过固定扣(3060)安装于保护壳(309)内上壁右侧，所述连接管道(3062)设于负压抽吸机(3061)左侧并通过内螺纹旋转相连接，所述锥形吸口(3063)设于连接管道(3062)左侧并通过内螺纹纹路旋转相连接，所述隔绝管道(3064)设于负压抽吸机(3061)下表面并伸调合反应结构(307)内部。
8.根据权利要求1所述的一种重金属废水处理装置，其特征在于：所述调合反应结构(307)由反应室(3070)、药剂腔(3071)、流量计(3072)、弹簧门(3073)成，所述反应室(3070)设于保护壳(309)内下壁右侧，所述药剂腔(3071)设于反应室(3070)内左侧，所述流量计(3072)嵌设入药剂腔(3071)右壁，所述流量计(3072)与负压抽吸机(3061)电连接，所述弹簧门(3073)设于流量计(3072)上表面且电连接。
说明书
一种重金属废水处理装置
技术领域
本实用新型涉及废水处理领域，更确切地说，是一种重金属废水处理装置。
背景技术
重金属废水是指矿冶、机械制造、化工、电子和仪表等工业生产过程中排出的含重金属的废水，重金属如含镉、镍、汞和锌等废水是对环境污染最严重和对人类危害最大的工业废水之一，其水质水量与生产工艺有关，废水中的重金属一般不能分解破坏，只能转移其存在位置和转变其物化形态，处理方法是首先改革生产工艺，不用或少用毒性大的重金属，在生产地点就地处理，不排出生产车间，常采用化学沉淀法和离子交换法等进行处理，处理后的水中重金属低于排放标准可以排放或回用，形成新的重金属浓缩产物尽量回收利用或加以无害化处理。但是，目前这种重金属废水处理装置存在如下缺点：
1、当前设备将经格栅拦截的污物与二沉淀池污泥一同排放到污泥池内部，使得其处理后的水仍旧存在大量污染。
2、栅格拦截的污物及时排入污泥池内部，使得其不间断的运作，对设备动力消耗较大。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种重金属废水处理装置，以解决现有技术的当前设备将经格栅拦截的污物与二沉淀池污泥一同排放到污泥池内部，使得其处理后的水仍旧存在大量污染，栅格拦截的污物及时排入污泥池内部，使得其不间断的运作，对设备动力消耗较大的缺陷。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：
一种重金属废水处理装置，其结构包括安装底座、控制箱、自动净化系统、反应处理腔、主动电机，所述控制箱设于安装底座上表面右侧，所述自动净化系统设于反应处理腔内部并通过机关枢纽相连接，所述反应处理腔设于控制箱左方并电连接，所述主动电机设于安装底座上表面中部并与反应处理腔相连接，所述自动净化系统由重力感应机构、传动连接结构、中转结构、自动复位机构、电源启动机构、重金属块清吸机构、调合反应结构、T型板、保护壳组成，所述传动连接结构与重力感应机构通过推动相连接，所述中转结构上部与自动复位机构拉动相连接且其下部与电源启动机构通过拉动相连接，所述重金属块清吸机构与电源启动机构电连接且其伸入调和反应结构内上部，所述T型板呈倒状设于保护壳内左上部并通过螺栓相连接。
作为本实用新型进一步地方案，所述重力感应机构由套筒、一号弹簧、限位板、支撑板、过滤网、连接板、按压板组成，所述套筒设于保护壳内下壁左侧并通过电焊垂直相连接，所述限位板设于套筒内部并通过一号弹簧相连接，所述支撑板下部伸入套筒内部并与限位板通过电焊相连接，所述支撑板上部设于过滤网下表面并通过电焊相连接，所述连接板设于支撑板前表面上部并通过电焊相连接，所述按压板设于连接板下表面右侧并通过电焊垂直相连接，所述按压板与传动连接结构通过推动相连接。
作为本实用新型进一步地方案，所述传动连接结构由固定板、滚轮、配动板、定向滚动筒、传动皮带、一号滑轮组成，所述固定板设于T型板下表面左侧并通过电焊垂直相连接，所述滚轮设于配动板右侧并通过扣合相连接，所述配动板通过滚轮设于固定板左侧中部并与按压板通过推动相连接，所述定向滚动筒设于固定板前表面上部并通过扣合相连接，所述一号滑轮设于固定板右下表面并通过电焊相连接，所述传动皮带一端与配动板缠绕相连接且另一端绕过定向滚动筒、一号滑轮与中转结构缠绕相连接。
2、作为本实用新型进一步地方案，所述中转结构由固定座、轨道盘、扭簧、圆盘、一号活动杆、二号活动杆、绳索、轴板、二号滑轮、三号滑轮组成，所述固定座设于保护壳内下壁左侧并通过电焊相连接，所述轨道盘设于固定座上表面并通过电焊相连接，所述扭簧设于轨道盘中部，所述圆盘设于轨道盘前表面中部并通过电焊相连接，所述轨道盘、扭簧和圆盘均处于同一圆心，所述一号活动杆一端与圆盘通过电焊相连接且另一端与轨道盘通过扣合活动相连接，所述二号活动杆与一号活动杆呈垂直状，所述二号活动杆一端与圆盘通过电焊相连接且另一端与轨道盘通过扣合活动相连接，所述二号活动杆与传动皮带缠绕相连接并与电源启动机构通过拉动相连接，所述轴板设于 T型板下表面中部并通过电焊垂直相连接，所述二号滑轮设于轴板前表面下部并通过电焊相连接，所述三号滑轮设于T型板上表面右侧并通过电焊相连接，所述绳索一端与一号活动杆缠绕相连接且另一端绕过二号滑轮、三号滑轮与自动复位机构缠绕相连接。
作为本实用新型进一步地方案，所述自动复位机构由铰链板、铰链架、活动板、杆筒、二号弹簧、轴杆组成，所述铰链板设于T型板左侧表面并通过电焊相连接，所述铰链架左部与铰链板活动相连接且右部与活动板活动相连接，所述活动板右侧与绳索缠绕相连接，所述杆筒设于铰链板右侧中部并通过电焊垂直相连接，所述轴杆设于活动板左侧中部并通过电焊相连接，所述轴杆左端伸入杆筒内部并通过二号弹簧相连接。
作为本实用新型进一步地方案，所述电源启动机构由U型架、电板、导杆、三号弹簧、移动块、拉绳、电刷、电源组成，所述U型架设于保护壳内下壁中部并通过电焊相连接，所述电板设于U型架内下部，所述电板与电源电连接，所述导杆设于U型架内上部并通过电焊相连接，所述移动块设于导杆右侧并通过三号弹簧相连接，所述移动块与二号活动杆通过拉绳缠绕相连接，所述电刷设于移动块下表面并通过螺栓相连接，所述电刷与电板相连接，所述电源与重金属块清吸机构电连接。
作为本实用新型进一步地方案，所述重金属块清吸机构由固定扣、负压抽吸机、连接管道、锥形吸口、隔绝管道组成，所述固定扣共设有两块，所述负压抽吸机通过固定扣安装于保护壳内上壁右侧，所述连接管道设于负压抽吸机左侧并通过内螺纹旋转相连接，所述锥形吸口设于连接管道左侧并通过内螺纹纹路旋转相连接，所述隔绝管道设于负压抽吸机下表面并伸调合反应结构内部。
作为本实用新型进一步地方案，所述调合反应结构由反应室、药剂腔、流量计、弹簧门成，所述反应室设于保护壳内下壁右侧，所述药剂腔设于反应室内左侧，所述流量计嵌设入药剂腔右壁，所述流量计与负压抽吸机电连接，所述弹簧门设于流量计上表面且电连接。
本实用新型的有益效果在于：本实用新型的一种重金属废水处理装置，重金属废水注入反应处理腔内部，并通过控制箱启动，重金属废水进入反应处理腔内部后通过过滤网将其无法溶解的固体状重金属隔离，当过滤网表面固体持续增多，则会产生重力使得支撑板在此重力作用下向下移动，并带动连接板利用按压板推动配动板向下移动，使得轨道盘在传动皮带的作用拉动作用下做顺时针转动，并通过拉绳拉动移动块向左移动，使得设于其下部的电刷随其移动并通过与电板的接触启动电源，负压抽吸机在通电情况下通过锥形吸口将过滤网表面的固体抽吸，并由连接管道进入负压抽吸机内部再由隔绝管道输送到反应室内部，而流量计与负压抽吸机电连接，使得弹簧门在流量计电作用下，向下移动开启，使得药剂从药剂腔内部流向反应室，并根据其固体的重量排放药剂，固体则在反应室内部进行反应处理;相反的，当过滤网表面的固体被抽吸完毕后，则通过支撑板在一号弹簧的弹力作用下向上弹出，回到初始位置并使得配动板不再受到按压板的向下压力，而活动板通过轴杆在二号弹簧的向左弹力作用下向左移动，铰链架则收缩恢复到初始位置，并通过绳索拉动一号活动杆做逆时针转动，回到初始位置，因一号活动杆与二号活动杆相互垂直，进而二号活动杆在一号活动杆回到初始位置的作用和扭簧的相互作用下做逆时针转动回到初始位置，并通过传动皮带拉动配动板向上移动，而移动块不再受到拉绳的向左拉力，进而在三号弹簧的向右弹力作用下带动电刷向右移动，使得电源不再启动，重金属块清吸机构、调合反应结构则在电源停止启动的作用下停止运动。
本实用新型的一种重金属废水处理装置，通过设有的自动净化系统，对经格栅拦截的重金属块进一步的处理并提高其可回收重金属的质量，防止在二次沉淀池内部再与其他化学物进行复杂反映，降低处理后的废水对环境造成二次污染，同时加强设备的自动化净化能力。
