申请日2018.07.18
公开(公告)日2019.01.29
IPC分类号C02F9/14
摘要
本实用新型公开了一种地埋式污水处理装置，属于污水处理设备领域，本实用新型设计一种地埋式污水处理装置，包括箱体，还包括保温层、进水管和排水管，箱体内壁与保温层固定连接，保温层给装置进行保温，避免了另外的保温步骤，箱体内有空腔，空腔右侧上方与设备间固定连接，空腔上表面与风机固定连接，风机采用双层隔音，进风口有消声器、风机过滤器，因此运行时无噪音。风机采用二台鼓风机，能自动交替运行。空腔中部设置有处理设备，进水管贯穿箱体右侧壁与处理设备右侧中部固定连接，排水管贯穿箱体左侧壁与处理设备左侧中部固定连接，空腔下表面中部与污泥池固定连接，污泥池内有厌氧消化系统，能够将污泥分解，所产生的沼气可以再利用。
权利要求书

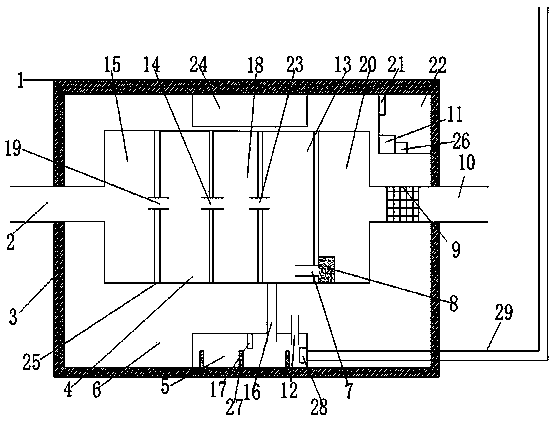

1.一种地埋式污水处理装置，包括箱体(1)，其特征在于：还包括保温层(3)、进水管(10)和排水管(2)，所述箱体(1)内壁与保温层(3)固定连接，所述箱体(1)内部设置有空腔(6)，所述空腔(6)右侧上方与设备间(22)固定连接，所述空腔(6)上表面中部与风机(24)固定连接，所述空腔(6)中部设置有处理设备(25)，所述进水管(10)贯穿箱体(1)右侧壁与处理设备(25)右侧中部固定连接，所述排水管(2)贯穿箱体(1)左侧壁与处理设备(25)左侧中部固定连接，所述空腔(6)下表面中部与污泥池(5)固定连接。
2.根据权利要求1所述的一种地埋式污水处理装置，其特征在于：所述处理设备(25)包括调节池(20)、软管A(7)、软管B(23)、软管C(14)和软管D(19)，所述调节池(20)内部下表面左侧设置有水泵(8)，所述水泵(8)与软管A(7)一端固定连接，所述调节池(20)通过软管A(7)与A级生物池(13)固定连接，所述A级生物池(13)通过软管B(23)与O级生物池(18)固定连接，所述O级生物池(18)通过软管C(14)与二沉池(4)固定连接，所述二沉池(4)通过软管D(19)与清水排放池(15)固定连接，所述清水排放池(15)左侧中部与排水管(2)固定连接，所述调节池(20)右侧中部与进水管(10)固定连接。
3.根据权利要求1所述的一种地埋式污水处理装置，其特征在于：所述进水管(10)内部靠近处理设备(25)右侧壁设置有栅格网(9)。
4.根据权利要求1所述的一种地埋式污水处理装置，其特征在于：所述设备间(22)包括供电设备(11)、驱动芯片(21)和电机(26),所述设备间(22)内部下表面左侧固定连接有供电设备(11)，所述供电设备(11)右表面与电机(26)左表面固定连接，所述设备间(22)左表面上方固定连接有驱动芯片(21)。
5.根据权利要求2所述的一种地埋式污水处理装置，其特征在于：所述污泥池(5)上表面中部与喷咀(17)上表面固定连接，所述污泥池(5)上表面右侧设置有沼气输送竖管(12)，所述污泥池(5)下表面均匀分布有若干的搅拌棒(27)，所述污泥池(5)内部右侧中部安装有潜污泵(28)，所述潜污泵(28)右侧固定连接有软管E(29)，所述软管E(29)通过污泥池(5)右侧壁和箱体(1)右壁与地表面活动连接，所述污泥池(5)通过排污管(16)与A级生物池(13)固定连接。
说明书
一种地埋式污水处理装置
技术领域
本实用新型涉及污水处理设备领域，更具体地说，一种地埋式污水处理装置。
背景技术
目前生活污水大都直接排放入污水管道，通过污水管道，排入江、河、湖、海。有的地方将污水输往污水处理厂，处理后作为中水重复使用，或排入江、河、湖、海。近来有些生活小区设有化粪池，将污水通过化粪池渗入地下，以此方式处理污水。上述污水处理的方式有诸多缺点：污水未经处理排入江、河、湖、海，直接造成水污染。经过污水处理厂处理后重复利用污水，或处理后排放污水的方式，固然比直接排放好，但污水处理成本很高，处理过程中要使用大量化学剂，化学剂亦会造成水的二次污染。另外，为使水从污水处理厂循环回生活小区、办公楼、酒店等设施，需要铺设较长的管线，成本很高，关于在污水处理过程中如何实现污泥的处理和利用等，鉴于以上现有技术中存在的缺陷，有必要将其进一步改进，使其更具备实用性，才能符合实际使用情况。
实用新型内容
1.要解决的技术问题
关于在污水处理过程中如何实现污泥的处理和利用等。
为解决上述问题，本实用新型采用如下的技术方案。
一种地埋式污水处理装置，包括箱体，还包括保温层、进水管和排水管，所述箱体内壁与保温层固定连接，所述箱体内部设置有空腔，所述空腔右侧上方与设备间固定连接，所述空腔上表面中部与风机固定连接，所述空腔中部设置有处理设备，所述进水管贯穿箱体右侧壁与处理设备右侧中部固定连接，所述排水管贯穿箱体左侧壁与处理设备左侧中部固定连接，所述空腔下表面中部与污泥池固定连接。
优选地，所述处理设备包括调节池、软管A、软管B、软管C和软管D，所述调节池内部下表面左侧设置有水泵，所述水泵与软管A一端固定连接，所述调节池通过软管A与A级生物池固定连接，所述A级生物池通过软管B与O级生物池固定连接，所述O级生物池通过软管C与二沉池固定连接，所述二沉池通过软管D与清水排放池固定连接，所述清水排放池左侧中部与排水管固定连接，所述调节池右侧中部与进水管固定连接，调节池的作用能够实现初步沉降、分离，调节水质,A级生物池内置高效生物弹性填料，具有水解酸化功能，O级生物池通过附着于填料上的大量不同种属的微生物群落共同参与下的生化降解和吸附作用，去除污水中的各种有机物质。
优选地，所述进水管内部靠近处理设备右侧设置有栅格网，能够在污水进入前将大件的垃圾等阻隔在外，进行粗略的过滤。
优选地，所述设备间包括供电设备、驱动芯片和电机，所述设备间内部下表面左侧固定连接有供电设备，所述供电设备右表面与电机左表面固定连接，所述设备间左表面上方固定连接有驱动芯片，设备间为装置提供动力。
优选地，所述污泥池上表面中部与喷咀上表面固定连接，所述污泥池上表面右侧设置有沼气输送竖管，所述污泥池下表面均匀分布有若干的搅拌棒，所述污泥池内部右侧中部安装有潜污泵，所述潜污泵右侧固定连接有软管E，所述软管E通过污泥池右侧壁和箱体右壁与地表面活动连接，所述污泥池通过排污管与A级生物池固定连接，喷咀加热结合搅拌棒搅拌能够蒸发污泥中的水量，减少排出的污泥体积，减少污泥腐化，提高污泥的脱水效果，减低臭味，提高污泥的卫生质量，并且产生的沼气能够通过沼气输送竖管排出，可做为燃料用来发电、烧锅炉、驱动机械等，经过厌氧处理后的污泥经过潜污泵吸入到地面上，避免了污泥处理时需要再次将处理装备挖出，节约了人力和物力，吸到地面的污泥可以制成烧砖，做建筑材料，制肥，残渣燃烧发电，废物充分利用，更加的环保，
3.有益效果
相比于现有技术，本实用新型的优点在于：
(1)一种地埋式污水处理装置，包括箱体，还包括保温层、进水管和排水管，箱体内壁与保温层固定连接，箱体内部设置有空腔，空腔右侧上方与设备间固定连接，空腔上表面中部与风机固定连接，空腔中部设置有处理设备，进水管贯穿箱体右侧壁与处理设备右侧中部固定连接，排水管贯穿箱体左侧壁与处理设备左侧中部固定连接，空腔下表面中部与污泥池固定连接。保温层的设置能够保护设备，即使在寒冷的冬天也不会出现冻裂受损等问题。风机采用双层隔音，进风口有消声器、风机过滤器，因此运行时无噪音。风机采用二台鼓风机，能自动交替运行。
(2)进水管内部靠近处理设备右侧设置有栅格网，能够在污水进入前将大件的垃圾等阻隔在外，进行粗略的过滤。
(3)污泥池上表面中部与喷咀上表面固定连接，污泥池上表面右侧设置有沼气输送竖管，污泥池通过排污管与A级生物池固定连接，喷咀加热结合搅拌棒搅拌能够蒸发污泥中的水量，减少排出的污泥体积，减少污泥腐化，提高污泥的脱水效果，减低臭味，提高污泥的卫生质量，并且产生的沼气能够通过沼气输送竖管排出，可做为燃料用来发电、烧锅炉、驱动机械等，经过厌氧处理后的污泥经过潜污泵吸入到地面上，避免了污泥处理时需要再次将处理装备挖出，节约了人力和物力，吸到地面的污泥可以制成烧砖，做建筑材料，制肥，残渣燃烧发电，废物充分利用，更加的环保。
