申请日2018.07.18
公开(公告)日2019.01.25
IPC分类号C02F9/14; C02F103/20
摘要
本实用新型公开了一种用于处理养殖废水的一体化装置，包括安装板，安装板的顶端并排竖直固定贯穿有反应箱和过滤箱，反应箱的一侧外壁固定安装有第一水泵，反应箱和过滤箱之间固定安装有第二水泵，过滤箱的顶端外壁固定安装有液压缸，液压缸的底端竖直设有活塞杆，活塞杆的底端滑动延伸至过滤箱的内部并水平固定焊接有活塞板，活塞板的四周固定安装有橡胶密封滑圈，过滤箱的内壁滑动套设在橡胶密封滑圈的表面，活塞板的顶端开设有透水孔，透水孔的内壁之间固定安装有过滤网，过滤箱的底端设有开口。本实用新型结构合理，操作简单，提高了养殖废水处理装置沉淀和过滤的效率和效果。
权利要求书

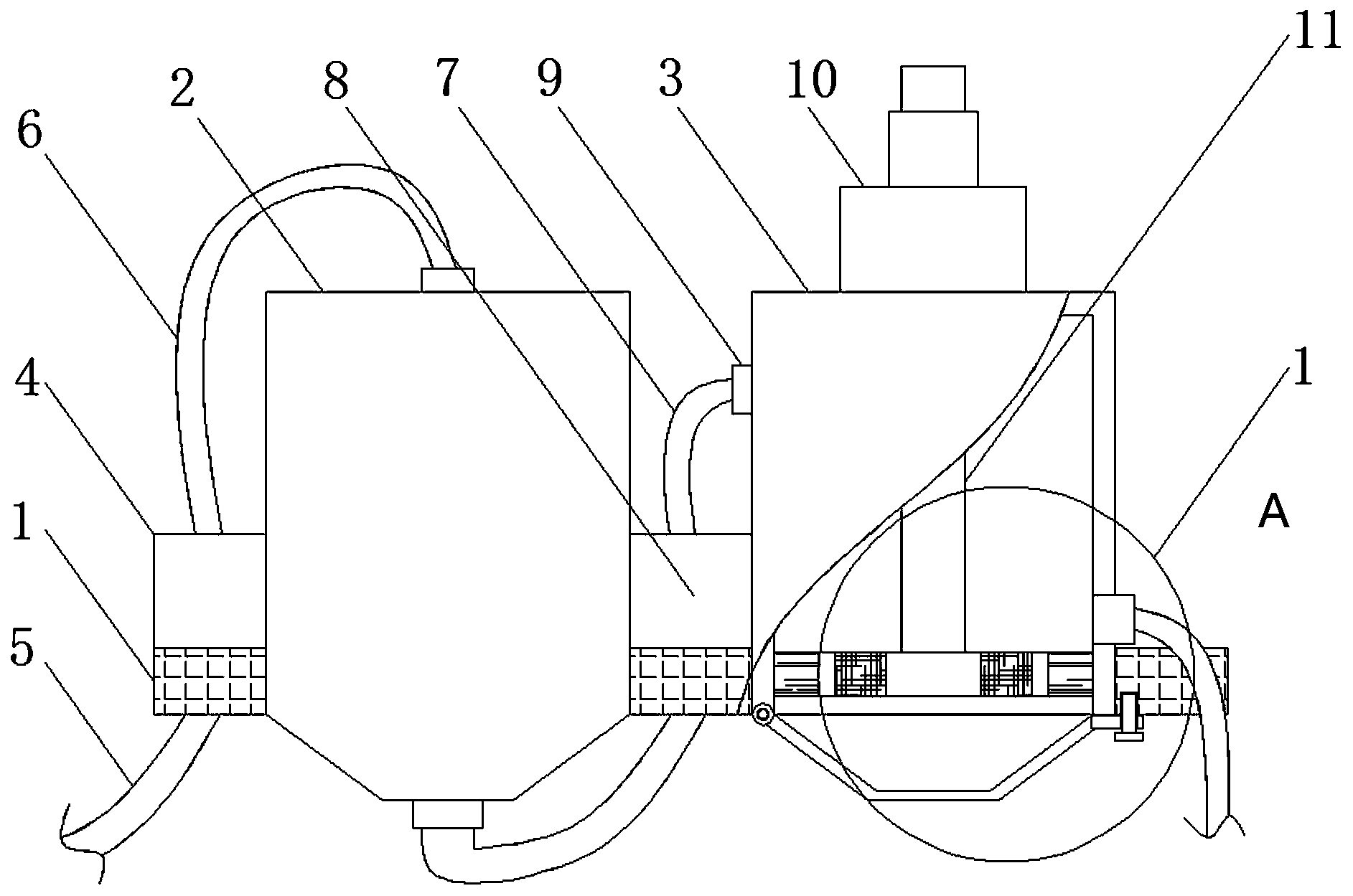

1.一种用于处理养殖废水的一体化装置，包括安装板(1)，其特征在于，所述安装板(1)的顶端并排竖直固定贯穿有反应箱(2)和过滤箱(3)，反应箱(2)的一侧外壁固定安装有第一水泵(4)，反应箱(2)和过滤箱(3)之间固定安装有第二水泵(8)，过滤箱(3)的顶端外壁固定安装有液压缸(10)，液压缸(10)的底端竖直设有活塞杆(11)，活塞杆(11)的底端滑动延伸至过滤箱(3)的内部并水平固定焊接有活塞板(12)，活塞板(12)的四周固定安装有橡胶密封滑圈(13)，过滤箱(3)的内壁滑动套设在橡胶密封滑圈(13)的表面，活塞板(12)的顶端开设有透水孔，透水孔的内壁之间固定安装有过滤网(14)，过滤箱(3)的底端设有开口，开口的底端外壁铰链安装有密封门(15)，过滤箱(3)的一侧固定安装有阀门(17)，阀门(17)的一端延伸至过滤箱(3)的内部，阀门(17)的另一端固定连接有出水管(18)。
2.根据权利要求1所述的一种用于处理养殖废水的一体化装置，其特征在于，所述第一水泵(4)的进水端固定连接有进水管(5)，第一水泵(4)的出水端固定连接有第一输水管(6)，第一输水管(6)的另一端固定贯穿反应箱(2)的顶端外壁。
3.根据权利要求1所述的一种用于处理养殖废水的一体化装置，其特征在于，所述反应箱(2)的底端固定连接有导流管，导流管的另一端固定连接在第二水泵(8)的进水端，过滤箱(3)的一侧固定安装有单向阀(9)，单向阀(9)的一端延伸至过滤箱(3)的内部，单向阀(9)的另一端固定连接有第二输水管(7)，第二输水管(7)的另一端固定连接在第二水泵(8)的出水端。
4.根据权利要求1所述的一种用于处理养殖废水的一体化装置，其特征在于，所述透水孔设置有六到八个并呈环形阵列均匀排布在活塞板(12)的顶端。
5.根据权利要求1所述的一种用于处理养殖废水的一体化装置，其特征在于，所述密封门(15)的一侧竖直螺纹贯穿有固定螺栓(16)，固定螺栓(16)的顶端螺纹安装在安装板(1)的底部。
说明书
一种用于处理养殖废水的一体化装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种用于处理养殖废水的一体化装置。
背景技术
随着养殖环境污染的日益加剧，水产养殖水体的污染程度远远超过了水体自身的净化能力，因此，水产养殖废水的处理和循环利用逐渐受到人们的重视，水产养殖废水的处理主要包括多级生化反应、沉淀和过滤等步骤，现有的养殖废水处理装置沉淀和过滤的效率和效果不理想，为此我们设计出了一种用于处理养殖废水的一体化装置来解决以上问题。
实用新型内容
本实用新型的目的是为了解决现有养殖废水处理装置沉淀和过滤的效率和效果不理想的问题，而提出的一种用于处理养殖废水的一体化装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于处理养殖废水的一体化装置，包括安装板，安装板的顶端并排竖直固定贯穿有反应箱和过滤箱，反应箱的一侧外壁固定安装有第一水泵，反应箱和过滤箱之间固定安装有第二水泵，过滤箱的顶端外壁固定安装有液压缸，液压缸的底端竖直设有活塞杆，活塞杆的底端滑动延伸至过滤箱的内部并水平固定焊接有活塞板，活塞板的四周固定安装有橡胶密封滑圈，过滤箱的内壁滑动套设在橡胶密封滑圈的表面，活塞板的顶端开设有透水孔，透水孔的内壁之间固定安装有过滤网，过滤箱的底端设有开口，开口的底端外壁铰链安装有密封门，过滤箱的一侧固定安装有阀门，阀门的一端延伸至过滤箱的内部，阀门的另一端固定连接有出水管。
优选的，第一水泵的进水端固定连接有进水管，第一水泵的出水端固定连接有第一输水管，第一输水管的另一端固定贯穿反应箱的顶端外壁。
优选的，反应箱的底端固定连接有导流管，导流管的另一端固定连接在第二水泵的进水端，过滤箱的一侧固定安装有单向阀，单向阀的一端延伸至过滤箱的内部，单向阀的另一端固定连接有第二输水管，第二输水管的另一端固定连接在第二水泵的出水端。
优选的，透水孔设置有六到八个并呈环形阵列均匀排布在活塞板的顶端。
优选的，密封门的一侧竖直螺纹贯穿有固定螺栓，固定螺栓的顶端螺纹安装在安装板的底部。
本实用新型的有益效果是：通过第一水泵、进水管、第一输水管、第二输水管、第二水泵和单向阀的引导，使得养殖污水经过充分的生化反应后被引入过滤箱，再启动液压缸带动活塞杆竖直移动，使得活塞板、橡胶密封滑圈和过滤网缓慢向下移动，污水通过挤压和过滤位于活塞板的上方并经过阀门和出水管排出，污水中的杂质蓄积在活塞板的下方，转动固定螺栓打开密封门，即可轻松清理过滤出的杂质，提高了养殖废水处理装置沉淀和过滤的效率和效果，本实用新型结构合理，操作简单，提高了养殖废水处理装置沉淀和过滤的效率和效果。
