申请日2018.07.17
公开(公告)日2019.04.02
IPC分类号C02F1/00
摘要

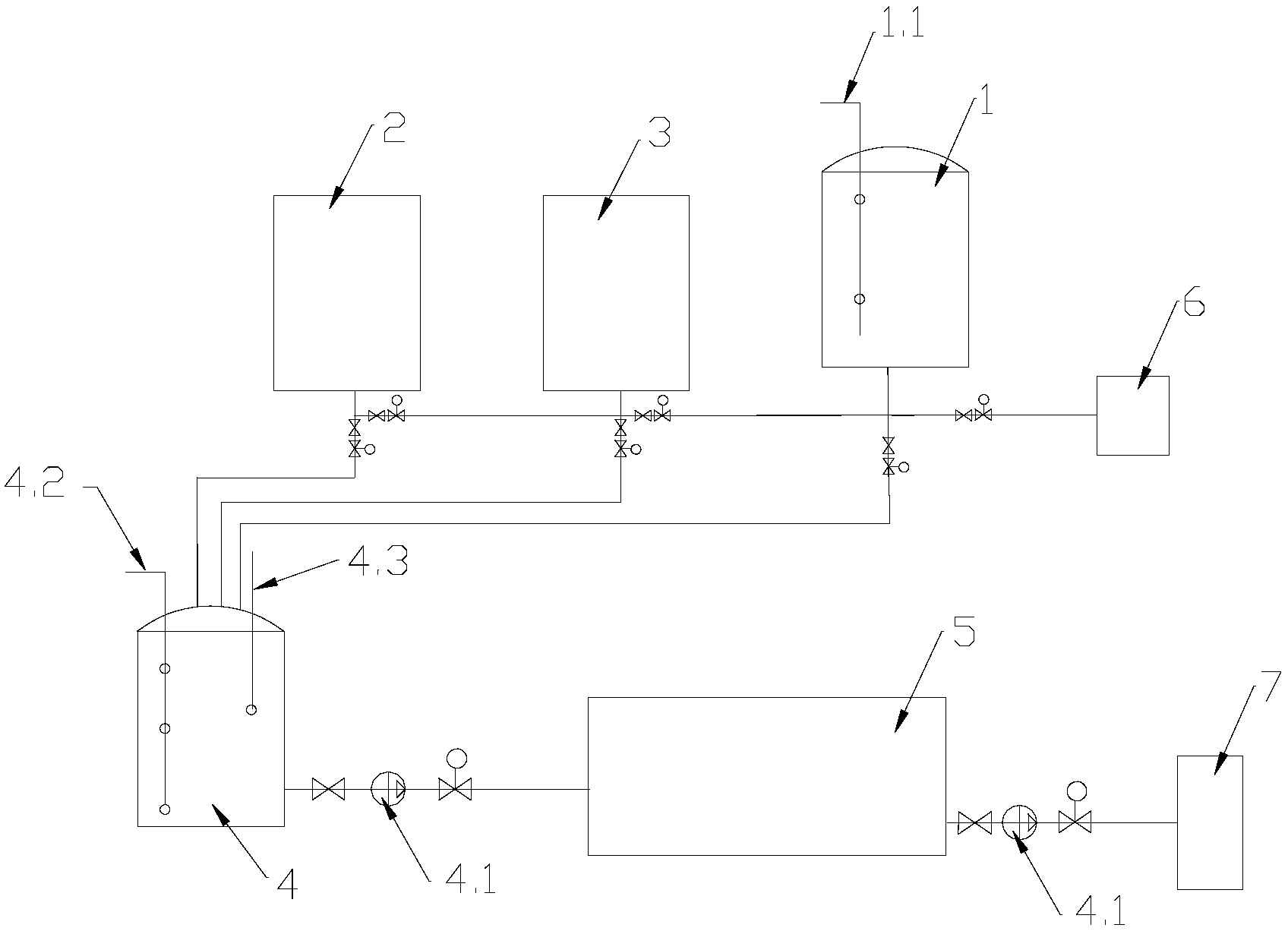

本实用新型公开一种自动化控制的废水再利用系统，含镍废水储集罐、氧化水洗酸性池和氧化水洗碱性池都连通到废水处理罐，废水处理罐通过输送水泵将处理好的废水输送到中转池以备使用，所述废水处理罐内设有第一液位传感器和pH值传感器，所述含镍废水储集罐内设有第二液位传感器，所述第一液位传感器、第二液位传感器和pH值传感器连接PLC控制器，PLC控制器输出开关信号并通过气动执行器控制含镍废水储集罐、氧化水洗酸性池、氧化水洗碱性池与废水处理罐和中转池之间的蝶阀开关。本实用新型所述系统可以保证水质在符合再利用要求的前提下促进废水的回收，而且自动化控制可保证不间断的水源供给。
权利要求书
1.一种自动化控制的废水再利用系统，其特征在于：包括含镍废水储集罐、氧化水洗酸性池、氧化水洗碱性池、至少一个废水处理罐、中转池，第一液位传感器、第二液位传感器、pH值传感器、气动执行器以及PLC控制器，所述含镍废水储集罐、氧化水洗酸性池和氧化水洗碱性池都连通到废水处理罐，废水处理罐通过输送水泵将处理好的废水输送到中转池以备使用，所述废水处理罐内设有第一液位传感器和pH值传感器，所述含镍废水储集罐内设有第二液位传感器，所述第一液位传感器、第二液位传感器和pH值传感器连接PLC控制器，PLC控制器输出开关信号并通过气动执行器控制含镍废水储集罐、氧化水洗酸性池、氧化水洗碱性池与废水处理罐和中转池之间的蝶阀开关。
2.根据权利要求1所述自动化控制的废水再利用系统，其特征在于：所述氧化水洗酸性池和氧化水洗碱性池都设有通向废水处理站的排出口。
3.根据权利要求2所述自动化控制的废水再利用系统，其特征在于：所述通向废水处理站的排出口端设有蝶阀并通过PLC控制器控制开闭。
4.根据权利要求1所述自动化控制的废水再利用系统，其特征在于：所述含镍废水储集罐、氧化水洗酸性池、氧化水洗碱性池与废水处理罐和中转池之间还设有手动快开阀。
5.根据权利要求1所述自动化控制的废水再利用系统，其特征在于：所述废水处理罐为10立方米，所述中转池为100立方米。
说明书
一种自动化控制的废水再利用系统
技术领域
本实用新型属于工业废水处理技术领域，具体涉及一种自动化控制的废水再利用系统。
背景技术
工业废水的回收利用，可以降低企业用水成本，提高水资源利用率;同时可以节能减排。在水资源日益匮乏的今天，对废水进行回收利用，也可以避免水资源的浪费，同时减少污水对环境的污染。而氧化车间内含镍的污水，通过适当处理就可以用于制造水泥预制品。现有技术中废水储水罐内的废水PH值不可控，达不到水泥搅拌的工艺要求，废水无法再利用。而且废水产量很大，能够被使用的再生水是有限的，因而需要一种可以自动化生产再生水的系统来满足水泥预制品的生产需求，同时又不影响废水的排放。
实用新型内容
本实用新型所要解决的技术问题是，提供一种自动化控制的废水再利用系统，解决了含镍的污水合理再利用的技术问题。
为解决上述技术问题，本实用新型采用的技术方案：一种自动化控制的废水再利用系统，其特征在于：包括含镍废水储集罐、氧化水洗酸性池、氧化水洗碱性池、至少一个废水处理罐、中转池，第一液位传感器、第二液位传感器、pH值传感器、气动执行器以及PLC 控制器，所述含镍废水储集罐、氧化水洗酸性池和氧化水洗碱性池都连通到废水处理罐，废水处理罐通过输送水泵将处理好的废水输送到中转池以备使用，所述废水处理罐内设有第一液位传感器和pH值传感器，所述含镍废水储集罐内设有第二液位传感器，所述第一液位传感器、第二液位传感器和pH值传感器连接PLC控制器，PLC控制器输出开关信号并通过气动执行器控制含镍废水储集罐、氧化水洗酸性池、氧化水洗碱性池与废水处理罐和中转池之间的蝶阀开关。
其中一个实施例中，所述氧化水洗酸性池和氧化水洗碱性池都设有通向废水处理站的排出口。
其中一个实施例中，所述通向废水处理站的排出口端设有蝶阀并通过PLC控制器控制开闭。
其中一个实施例中，所述含镍废水储集罐、氧化水洗酸性池、氧化水洗碱性池与废水处理罐和中转池之间还设有手动快开阀。
其中一个实施例中，所述废水处理罐为10立方米，所述中转池为100立方米。
本实用新型的有益效果：本实用新型公开的一种自动化控制的废水再利用系统中，优先使用含镍废水，全自动化控制回收废水的PH值，使其满足搅拌水泥用水的工艺要求，达到废水再利用的目的。减轻了污水处理站负荷，同时节约了生产成本。
