申请日2018.07.17
公开(公告)日2019.03.19
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型涉及一种锌镍合金废水处理系统，包括依次连接的原水池、预处理系统、超滤反渗透系统和化学沉淀系统，预处理系统包括依次连接的pH调节池、芬顿反应池和pH回调池，超滤反渗透系统包括依次连接的精密过滤器、超滤膜、保安过滤器和反渗透膜，化学沉淀系统包括依次连接的混凝池、絮凝池和沉淀池，pH调节池调节pH值至2.5～3.5，芬顿反应池中加入双氧水，使络合态金属离子转化为游离态，pH回调池调节pH值至6～7，混凝池中加入PAC，絮凝池中加入PAM。本方案采用芬顿氧化‑膜分离过滤‑化学沉淀组合技术处理锌镍合金废水，可有效解决锌镍合金废水处理排放问题，设备简单，操作简单，且成本可控，具有推广性。
权利要求书
1.一种锌镍合金废水处理系统，其特征在于，包括依次连接的原水池、预处理系统、超滤反渗透系统和化学沉淀系统，所述预处理系统包括依次连接的pH调节池、芬顿反应池和pH回调池，所述超滤反渗透系统包括依次连接的精密过滤器、超滤膜、保安过滤器和反渗透膜，所述化学沉淀系统包括依次连接的混凝池、絮凝池和沉淀池，所述pH调节池调节pH值至2.5～3.5，所述芬顿反应池中加入双氧水，使络合态金属离子转化为游离态，所述pH回调池调节pH值至6～7，所述混凝池中加入PAC，所述絮凝池中加入PAM。
2.如权利要求1所述锌镍合金废水处理系统，其特征在于，所述保安过滤器配有5μm的pp滤芯，所述精密过滤器的孔径为50μm。
3.如权利要求1所述锌镍合金废水处理系统，其特征在于，所述反渗透膜采用件ESPA2-4040节能型超低压RO膜，所述超滤膜采用AQU160中空纤维超滤膜。
4.如权利要求1所述锌镍合金废水处理系统，其特征在于，所述pH调节池中加入硫酸或硫酸亚铁，所述pH回调池中加入石灰或PAM。
说明书
一种锌镍合金废水处理系统
技术领域
本实用新型涉及电镀或表面处理行业废水处理及水污染控制技术领域，尤其涉及一种锌镍合金废水处理系统。
背景技术
电镀和表面处理行业，电镀和表面处理行业在生产过程中，会产生含锌、镍、铅等重金属的废水，此类废水处理工艺复杂、难度较大。传统的污水处理工艺为化学沉淀法，由于化学反应存在一定程度的极限性，化学沉淀法难以达到相关标准的要求，特别是在化学镀中，浸渍电解液中存在大量的EDTA、酒石酸(TA)、柠檬酸、苯胺、氨等络合剂，络合剂与镍离子、铜离子等形成较稳定的络合小分子溶解于废水中，传统废水处理工艺通过加氢氧化物或者硫化物难以沉淀去除，此类废水一般需投加氧化剂先破坏络合键的结构，再通过化学沉淀方法去除重金属离子。锌镍合金废水属于化学镀镍废水，同时存在上述两方面的问题，是电镀废水处理中最为困难的一类废水。
实用新型内容
有鉴于此，本实用新型的目的是提供一种锌镍合金废水处理系统，以解决现有技术中的不足。
为了达到上述目的，本实用新型的目的是通过下述技术方案实现的：

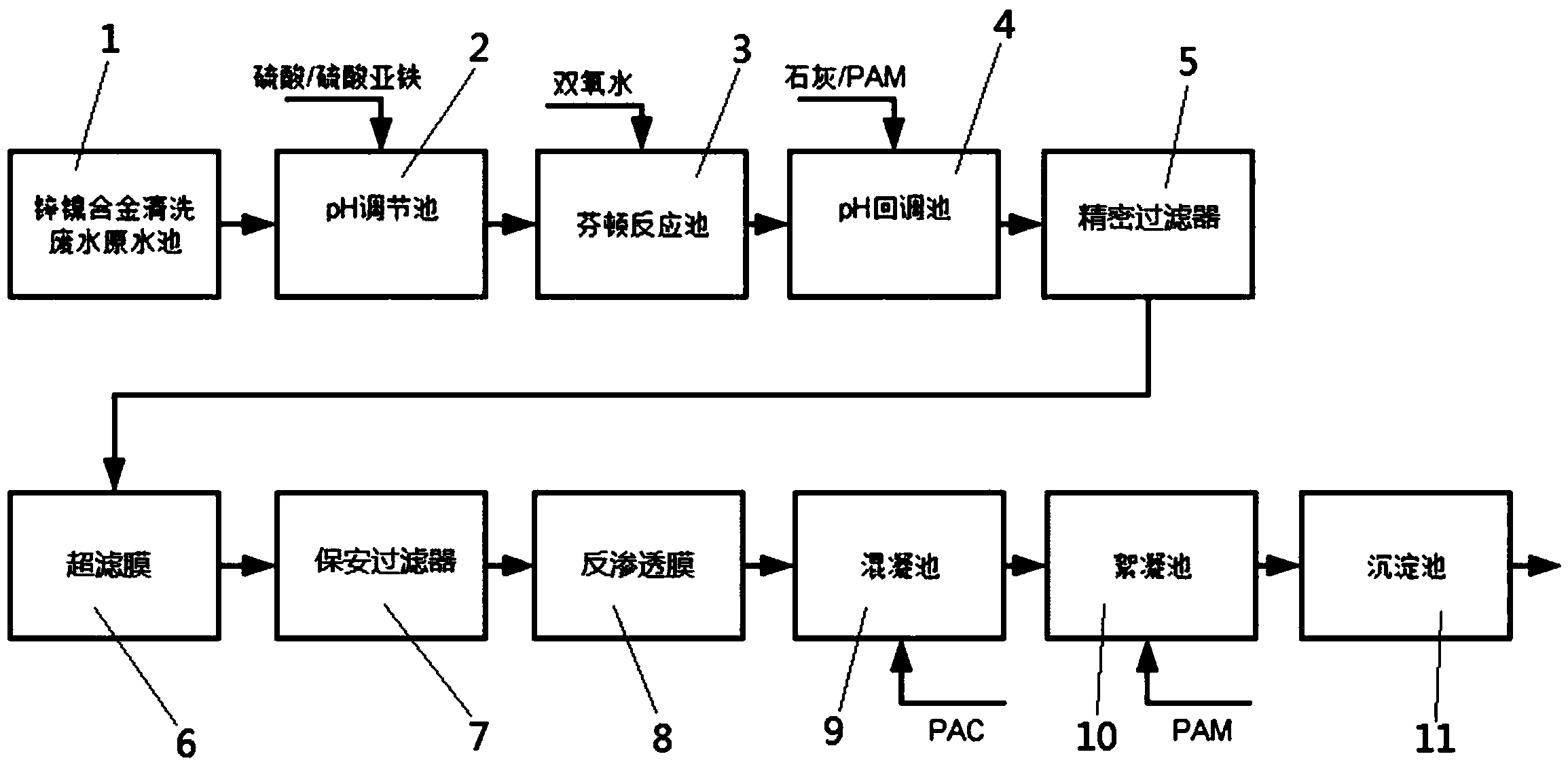

提供一种锌镍合金废水处理系统，其中，包括依次连接的原水池、预处理系统、超滤反渗透系统和化学沉淀系统，所述预处理系统包括依次连接的pH调节池、芬顿反应池和pH回调池，所述超滤反渗透系统包括依次连接的精密过滤器、超滤膜、保安过滤器和反渗透膜，所述化学沉淀系统包括依次连接的混凝池、絮凝池和沉淀池，所述pH调节池调节pH值至2.5～3.5，所述芬顿反应池中加入双氧水，使络合态金属离子转化为游离态，所述pH回调池调节pH值至6～7，所述混凝池中加入PAC，所述絮凝池中加入PAM。
上述锌镍合金废水处理系统，其中，所述保安过滤器配有5μm的pp滤芯，所述精密过滤器的孔径为50μm。
上述锌镍合金废水处理系统，其中，所述反渗透膜采用件ESPA2-4040节能型超低压RO膜，所述超滤膜采用AQU160中空纤维超滤膜。
上述锌镍合金废水处理系统，其中，所述pH调节池中加入硫酸或硫酸亚铁，所述pH回调池中加入石灰或PAM。
与已有技术相比，本实用新型的有益效果在于：
本方案采用芬顿氧化-膜分离过滤-化学沉淀组合技术处理锌镍合金废水，可有效解决锌镍合金废水处理排放问题，设备简单，操作简单，且成本可控，具有推广性。
