申请日2018.07.17
公开(公告)日2019.03.12
IPC分类号C02F9/14; C02F103/20
摘要
本实用新型公开了一种脱氮、除磷、污泥减量化屠宰污水处理装置，属于污水处理技术领域。所述的调节缓冲池上方设置有预留管和回转格栅电机，且回转格栅电机通过链条与耙齿传动连接，所述的调节缓冲池底部设置有提升水泵，且提升水泵通过第一管道与调节缓冲池后侧的絮凝池连接，所述的絮凝池上设置有预留加药口，该脱氮、除磷、污泥减量化屠宰污水处理装置解决屠宰污水有机污染物去除同时，并增加了脱氮、除磷功能，通过高效脱氮填料去除系统有机物COD，同时可以起到一定将难降解大分子链变成易降解小分子，可以把有机氮转化为氨氮，并通过好氧池内曝气盘给水中加氧气，通过高效脱氮填料上好氧菌去除COD。
权利要求书

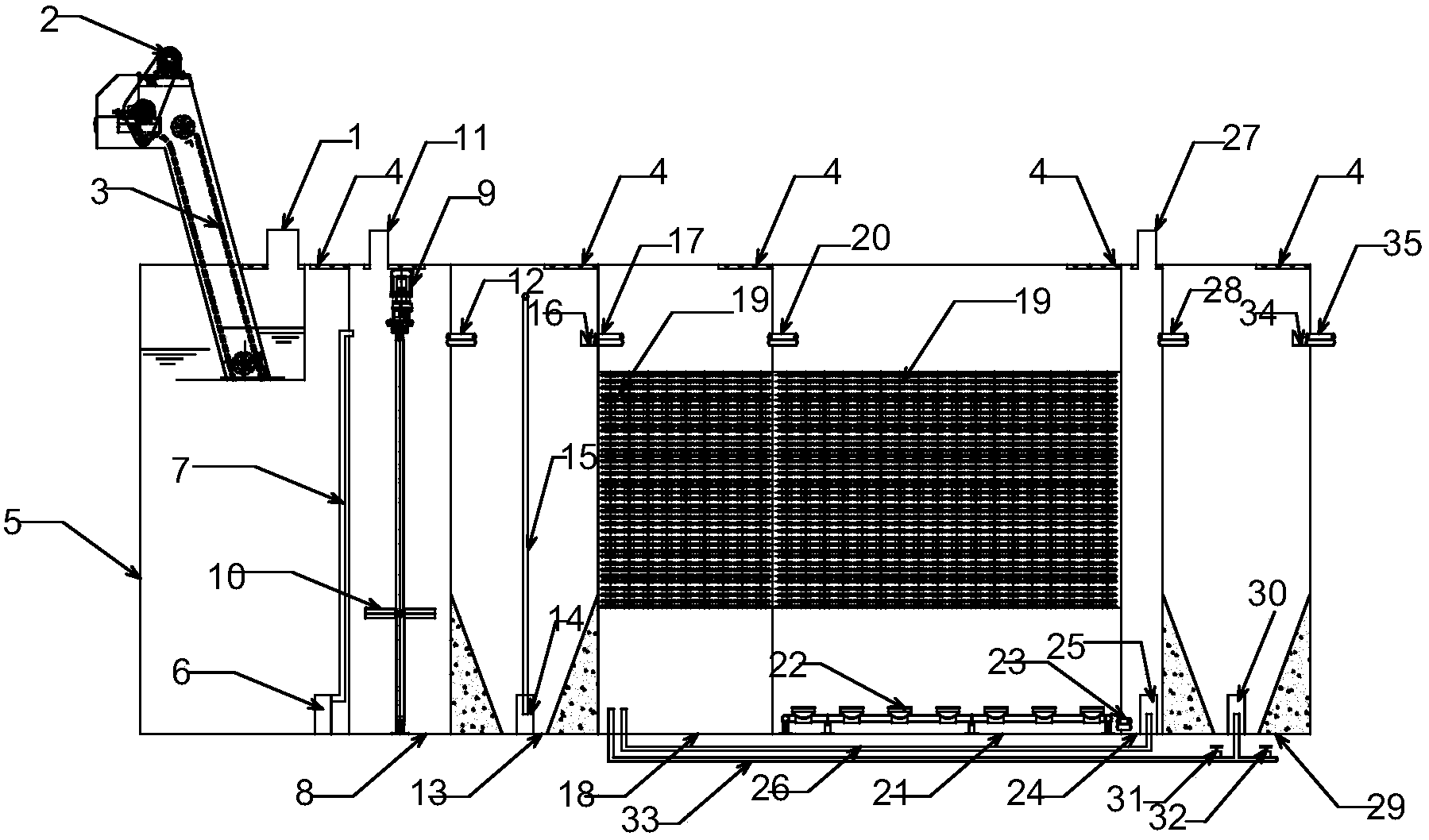

1.一种脱氮、除磷、污泥减量化屠宰污水处理装置，其特征在于：它包含预留管(1)、回转格栅电机(2)、耙齿(3)、盖板(4)、调节缓冲池(5)、提升水泵(6)、第一管道(7)、絮凝池(8)、搅拌机电机(9)、桨叶(10)、预留加药口(11)、第二管道(12)、沉淀池(13)、水泵(14)、第三管道(15)、第一集水槽(16)、第一管路(17)、反硝化A池(18)、高效脱氮填料(19)、第二管路(20)、好氧池(21)、曝气盘(22)、第三管路(23)、混合液回流池(24)、混合液回流泵(25)、第四管路(26)、加药口(27)、第四管道(28)、二沉池(29)、污泥泵(30)、第一阀门(31)、第二阀门(32)、第五管道(33)、第二集水槽(34)和第六管道(35)，所述的调节缓冲池(5)上方设置有预留管(1)和回转格栅电机(2)，且回转格栅电机(2)通过链条与耙齿(3)传动连接，所述的调节缓冲池(5)底部设置有提升水泵(6)，且提升水泵(6)通过第一管道(7)与调节缓冲池(5)后侧的絮凝池(8)连接，所述的絮凝池(8)上设置有预留加药口(11)，且絮凝池(8)中部设置有桨叶(10)，所述的桨叶(10)上方设置有搅拌机电机(9)，所述的絮凝池(8)通过第二管道(12)与沉淀池(13)连接，且絮凝池(8)底部设置有水泵(14)，所述的水泵(14)与第三管道(15)连接，所述的絮凝池(8)上部设置有第一集水槽(16)，且第一集水槽(16)通过第一管路(17)与絮凝池(8)后侧的反硝化A池(18)连接，所述的反硝化A池(18)和好氧池(21)内部设置有高效脱氮填料(19)，且反硝化A池(18)和好氧池(21)之间通过第二管路(20)连接，所述的好氧池(21)底部设置有曝气盘(22)，且好氧池(21)底部通过第三管路(23)与混合液回流池(24)连接，所述的混合液回流池(24)底部设置有混合液回流泵(25)，且混合液回流泵(25)通过第四管路(26)与反硝化A池(18)连接，所述的混合液回流池(24)上方设置有加药口(27)，且混合液回流池(24)通过第四管道(28)与二沉池(29)连接，所述的二沉池(29)底部设置有污泥泵(30)，且污泥泵(30)通过第五管道(33)与反硝化A池(18)连接，且第五管道(33)上设置有第一阀门(31)和第二阀门(32)，所述的二沉池(29)上部设置有第二集水槽(34)，且第二集水槽(34)通过第六管道(35)连接，所述的调节缓冲池(5)、沉淀池(13)、反硝化A池(18)、好氧池(21)和二沉池(29)上方均设置有盖板(4)。
2.根据权利要求1所述的一种脱氮、除磷、污泥减量化屠宰污水处理装置，其特征在于：所述的第一阀门(31)位于二沉池(29)与反硝化A池(18)之间，二沉池(29)通过污泥泵(30)和第二阀门(32)与外界连接。
说明书
一种脱氮、除磷、污泥减量化屠宰污水处理装置
技术领域
本实用新型涉及一种脱氮、除磷、污泥减量化屠宰污水处理装置，属于污水处理技术领域。
背景技术
随着社会经济发展市场需要，肉类屠宰厂发展迅速，相应的屠宰废水排放量越来越大，屠宰污水是典型高浓度有机物易降解BOD/CCOD>0.5以上，但屠宰废水中总氮一般在200mg/L左右、总磷在25mg/L左右，属于典型高有机物、高氮、高磷污水，处理难度很大，如果不处理直接排放会对水体产生严重污染，因此把屠宰废水COD、氨氮、总氮、总磷等污染指标进行处理控制，对减轻水体污染保护环境有很重要的意义。
现有屠宰废水处理装置缺点只考虑去除COD，没有考虑脱氮、除磷功能，这样的装置处理屠宰废水排放后水中的氮、磷会对水体有污染，并且传统的装置活性污泥法沉降比SV30大都控制在30%以上，由于屠宰污水BOD/COD>0.5营养好，污泥增长很快产生大量剩余污泥，如何减少屠宰污水系统剩余污泥产量，成为人们亟需解决的问题。
发明内容
针对上述问题，本实用新型要解决的技术问题是提供一种脱氮、除磷、污泥减量化屠宰污水处理装置。
本实用新型的脱氮、除磷、污泥减量化屠宰污水处理装置，它包含预留管、回转格栅电机、耙齿、盖板、调节缓冲池、提升水泵、第一管道、絮凝池、搅拌机电机、桨叶、预留加药口、第二管道、沉淀池、水泵、第三管道、第一集水槽、第一管路、反硝化A池、高效脱氮填料、第二管路、好氧池、曝气盘、第三管路、混合液回流池、混合液回流泵、第四管路、加药口、第四管道、二沉池、污泥泵、第一阀门、第二阀门、第五管道、第二集水槽和第六管道，所述的调节缓冲池上方设置有预留管和回转格栅电机，且回转格栅电机通过链条与耙齿传动连接，所述的调节缓冲池底部设置有提升水泵，且提升水泵通过第一管道与调节缓冲池后侧的絮凝池连接，所述的絮凝池上设置有预留加药口，且絮凝池中部设置有桨叶，所述的桨叶上方设置有搅拌机电机，所述的絮凝池通过第二管道与沉淀池连接，且絮凝池底部设置有水泵，所述的水泵与第三管道连接，所述的絮凝池上部设置有第一集水槽，且第一集水槽通过第一管路与絮凝池后侧的反硝化A池连接，所述的反硝化A池和好氧池内部设置有高效脱氮填料，且反硝化A池和好氧池之间通过第二管路连接，所述的好氧池底部设置有曝气盘，且好氧池底部通过第三管路与混合液回流池连接，所述的混合液回流池底部设置有混合液回流泵，且混合液回流泵通过第四管路与反硝化A池连接，所述的混合液回流池上方设置有加药口，且混合液回流池通过第四管道与二沉池连接，所述的二沉池底部设置有污泥泵，且污泥泵通过第五管道与反硝化A池连接，且第五管道上设置有第一阀门和第二阀门，所述的二沉池上部设置有第二集水槽，且第二集水槽通过第六管道连接，所述的调节缓冲池、沉淀池、反硝化A池、好氧池和二沉池上方均设置有盖板。
作为优选，所述的第一阀门位于二沉池与反硝化A池之间，二沉池通过污泥泵和第二阀门与外界连接。
与现有技术相比，本实用新型的有益效果是：该脱氮、除磷、污泥减量化屠宰污水处理装置解决屠宰污水有机污染物去除同时，并增加了脱氮、除磷功能，通过高效脱氮填料去除系统有机物COD，同时可以起到一定将难降解大分子链变成易降解小分子，可以把有机氮转化为氨氮，并通过好氧池内曝气盘给水中加氧气，通过高效脱氮填料上好氧菌去除COD，同时发生硝化反应将水中氨氮去除转化为硝态氮，有效去除氨氮和总氮，同时摄磷菌将磷摄取，并且高效脱氮填料挂好后会生长出大量后生动物水蚯蚓吃系统活性污泥，能减少了系统剩余污泥产量。
