申请日2018.07.17
公开(公告)日2018.12.18
IPC分类号B01D29/03; B01D29/92; B01D29/96
摘要
发明公开了一种用于汰头废水的过滤装置，包括过滤箱，所述过滤箱的底面与废水箱的顶端相固定连接，且所述的过滤箱与废水箱相上下连通设置，所述废水箱的右侧底端通过抽水管与排污泵相连接，所述过滤箱的顶面上安装设有一体结构的进液口，所述过滤箱的内部安装设有倾斜状的滤板，所述滤板的倾斜底端设置在过滤箱左侧壁上开设的除杂口内，且所述的过滤箱的除杂口的位置处设有杂物收纳箱，所述滤板的倾斜顶端穿过过滤箱的右侧壁且与顶盖箱的内壁相抵触设置，所述顶盖箱通过铰链与过滤箱相转动连接。采用本技术方案，其结构简单，装配安装方便，操作方便，对蚕丝生产时的汰头废水过滤处理效果较高，且便于对寿命达到的滤板进行更换操作。
权利要求书
1.一种用于汰头废水的过滤装置，包括过滤箱、废水箱，其特征在于：所述过滤箱的底面与废水箱的顶端相固定连接，且所述的过滤箱与废水箱相上下连通设置，所述废水箱的右侧底端通过抽水管与排污泵相连接，所述过滤箱的顶面上安装设有一体结构的进液口，所述过滤箱的内部安装设有倾斜状的滤板，所述滤板的倾斜底端设置在过滤箱左侧壁上开设的除杂口内，且所述的过滤箱的除杂口的位置处设有杂物收纳箱，所述滤板的倾斜顶端穿过过滤箱的右侧壁且与顶盖箱的内壁相抵触设置，所述顶盖箱通过铰链与过滤箱相转动连接。
2.根据权利要求1所述的一种用于汰头废水的过滤装置，其特征在于：所述顶盖箱与过滤箱的外侧壁相转动贴合时，所述的顶盖箱上固接设有一体的连接块一，所述连接块一通过连接螺栓一与过滤箱外侧壁相固接。
3.根据权利要求1所述的一种用于汰头废水的过滤装置，其特征在于：所述废水箱上固接设有一体的连接块二，所述连接块二通过连接螺栓二与过滤箱的底面相固接。
4.根据权利要求1所述的一种用于汰头废水的过滤装置，其特征在于：所述顶盖箱上螺纹配合安装有锁紧件，所述锁紧件抵触锁紧滤板的倾斜顶端。
5.根据权利要求1所述的一种用于汰头废水的过滤装置，其特征在于：所述过滤箱内部且位于滤板的下方设有收口状的倾斜板一、倾斜板二。
6.根据权利要求1所述的一种用于汰头废水的过滤装置，其特征在于：所述进液口上固接设有法兰盘，且通过设置的法兰盘与进液管相连接。
7.根据权利要求1所述的一种用于汰头废水的过滤装置，其特征在于：所述连接管上安装设有控制管道连通或关闭的电磁阀。
8.根据权利要求1所述的一种用于汰头废水的过滤装置，其特征在于：所述排污泵通过管道与集中污水池相连接。
说明书
一种用于汰头废水的过滤装置
技术领域
发明涉及一种用于汰头废水的过滤装置，应用于蚕丝生产的技术领域。
背景技术
废水处理是蚕丝生产工艺中必须要完成的一个工艺，且蚕丝生产时产生的工业废水多是在汰头工序产生，产生的汰头废水中含有大量的杂物，使得废水处理的首要阶段一般是先做过滤处理，将废水中的大颗粒物去除掉，以便后续废水处理工艺的进行。
现有对废水的过滤一般都是直接将废水经过滤板来完成，上述过滤方式中大颗粒物很容易将滤板堵塞，使得过滤无法进行，因而需要经常不断的清理滤板，导致过滤工作的整体效率较低。为此，我们设计一种用于汰头废水的过滤装置。
发明内容
为解决现有技术方案的缺陷，发明公开了一种用于汰头废水的过滤装置。

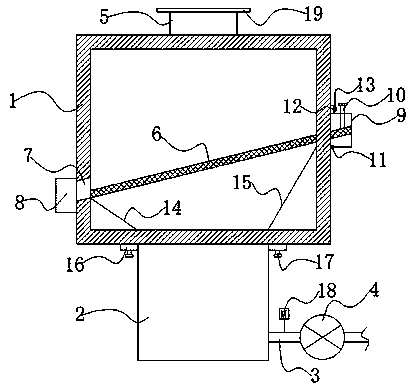

发明公开了一种用于汰头废水的过滤装置，包括过滤箱、废水箱，所述过滤箱的底面与废水箱的顶端相固定连接，且所述的过滤箱与废水箱相上下连通设置，所述废水箱的右侧底端通过抽水管与排污泵相连接，所述过滤箱的顶面上安装设有一体结构的进液口，所述过滤箱的内部安装设有倾斜状的滤板，所述滤板的倾斜底端设置在过滤箱左侧壁上开设的除杂口内，且所述的过滤箱的除杂口的位置处设有杂物收纳箱，所述滤板的倾斜顶端穿过过滤箱的右侧壁且与顶盖箱的内壁相抵触设置，所述顶盖箱通过铰链与过滤箱相转动连接。
优选的，所述顶盖箱与过滤箱的外侧壁相转动贴合时，所述的顶盖箱上固接设有一体的连接块一，所述连接块一通过连接螺栓一与过滤箱外侧壁相固接。
优选的，所述废水箱上固接设有一体的连接块二，所述连接块二通过连接螺栓二与过滤箱的底面相固接。
优选的，所述顶盖箱上螺纹配合安装有锁紧件，所述锁紧件抵触锁紧滤板的倾斜顶端。
优选的，所述过滤箱内部且位于滤板的下方设有收口状的倾斜板一、倾斜板二。
优选的，所述进液口上固接设有法兰盘，且通过设置的法兰盘与进液管相连接。
优选的，所述连接管上安装设有控制管道连通或关闭的电磁阀。
优选的，所述排污泵通过管道与集中污水池相连接。
有益效果是：其结构简单，装配安装方便，操作方便，对蚕丝生产时的汰头废水过滤处理效果较高，所处理的大颗粒杂物便于滑落至杂物收纳箱内收纳，避免造成滤板堵塞过滤，且便于对寿命达到的滤板进行更换操作。
