申请日2018.01.05
公开(公告)日2018.08.31
IPC分类号D06B15/02; D06B23/20; C02F9/02
摘要
本实用新型公开了一种印染坯布脱水及废水处理一体化装置，包括脱水箱，脱水箱内部上方左侧设有从动压辊，从动压辊中间内部接触式连接有活动节，从动压辊通过活动节与L型摆杆左端相连，L型摆杆中部螺纹连接有螺纹固定销，L型摆杆右端连接有手柄，从动压辊正下方设有主动压辊，主动压辊中间正后方连接有电机，主动压辊右侧设有导料辊，脱水箱左侧箱体中部设有进料口，脱水箱右侧箱体下方设有出料口，进料口和出料口两端连接有坯布，脱水箱下方设有出水口，脱水箱下方通过出水口与水处理箱相连，水处理箱上方设有第一水处理室。本实用新型增加了废水处理装置，功能多样化，而且既省时又省力，加快了印染坯布脱水的速度，提高了工作效率。
权利要求书

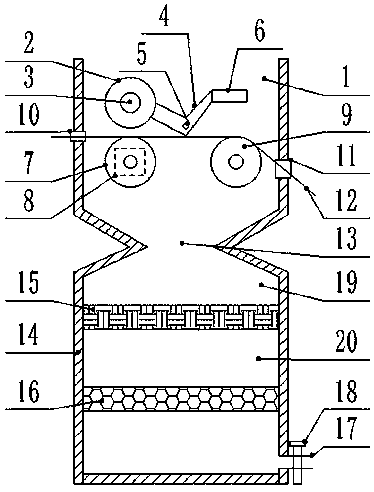

1.一种印染坯布脱水及废水处理一体化装置，包括脱水箱(1)，其特征在于，所述脱水箱(1)内部上方左侧设有从动压辊(2)，从动压辊(2)中间内部接触式连接有活动节(3)，所述从动压辊(2)通过活动节(3)与L型摆杆(4)左端相连，所述L型摆杆(4)中部螺纹连接有螺纹固定销(5)，所述L型摆杆(4)右端连接有手柄(6)，所述从动压辊(2)正下方设有主动压辊(7)，主动压辊(7)中间正后方连接有电机(8)，所述主动压辊(7)右侧设有导料辊(9)，所述脱水箱(1)左侧箱体中部设有进料口(10)，所述脱水箱(1)右侧箱体下方设有出料口(11)，所述进料口(10)和出料口(11)两端连接有坯布(12)，所述脱水箱(1)下方设有出水口(13)，所述脱水箱(1)下方通过出水口(13)与水处理箱(14)相连，所述水处理箱(14)上方设有第一水处理室(19)，第一水处理室(19)下方设有过滤网(15)，过滤网(15)下方设有第二水处理室(20)，第二水处理室(20)下方设有活性炭(16)，所述水处理箱(14)右侧箱体下方连接有出水管(17)，出水管(17)中部连接有出水阀(18)。
2.根据权利要求1所述的印染坯布脱水及废水处理一体化装置，其特征在于，所述主动压辊(7)位于脱水箱(1)内部左侧下方。
3.根据权利要求1所述的印染坯布脱水及废水处理一体化装置，其特征在于，所述导料辊(9)位于脱水箱(1)内部右侧下方。
4.根据权利要求1所述的印染坯布脱水及废水处理一体化装置，其特征在于，所述过滤网(15)左、右两端与水处理箱(14)内部左、右两侧箱体上方相连。
5.根据权利要求1所述的印染坯布脱水及废水处理一体化装置，其特征在于，所述活性炭(16)左、右两端与水处理箱(14)内部左、右两侧箱体中部相连。
6.根据权利要求1所述的印染坯布脱水及废水处理一体化装置，其特征在于，所述坯布(12)中部与主动压辊(7)和导料辊(9)上方接触式相连。
说明书
一种印染坯布脱水及废水处理一体化装置
技术领域
本实用新型涉及印染坯布装置领域，具体是一种印染坯布脱水及废水处理一体化装置。
背景技术
印染是对纺织物进行物理、化学处理过程的综合，例如在纺织物上增加花纹、图案，改变纺织物的颜色以及相关的前处理工艺等，通过使染料和纤维物之间发生物理或化学变化，将会使得纺织物具有一定色泽、光泽度，根据印染对象的不同，可以将印染过程分为棉纺织印染、麻纺织印染、毛纺织染整、丝绸印染等，我国古代染色用的染料，大都是天然矿物或植物染料为主，古代原色青、赤、黄、白、黑，称为"五色"，中国印染行业发展较快，加工能力位居世界首位，已是纺织印染生产大国。
刚刚印染完的坯布需要进行脱水后晾干，而现在现有的脱水装置，功能单一，而且主要为人工对坯布进行脱水，这样不仅费时费力，而且脱水速度慢，效率低。
实用新型内容
本实用新型的目的在于提供一种印染坯布脱水及废水处理一体化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种印染坯布脱水及废水处理一体化装置，包括脱水箱，所述脱水箱内部上方左侧设有从动压辊，从动压辊中间内部接触式连接有活动节，所述从动压辊通过活动节与L型摆杆左端相连，所述L型摆杆中部螺纹连接有螺纹固定销，所述L型摆杆右端连接有手柄，所述从动压辊正下方设有主动压辊，主动压辊中间正后方连接有电机，所述主动压辊右侧设有导料辊，所述脱水箱左侧箱体中部设有进料口，所述脱水箱右侧箱体下方设有出料口，所述进料口和出料口两端连接有坯布，所述脱水箱下方设有出水口，所述脱水箱下方通过出水口与水处理箱相连，所述水处理箱上方设有第一水处理室，第一水处理室下方设有过滤网，过滤网下方设有第二水处理室，第二水处理室下方设有活性炭，所述水处理箱右侧箱体下方连接有出水管，出水管中部连接有出水阀。
作为本实用新型进一步的方案：所述主动压辊位于脱水箱内部左侧下方。
作为本实用新型进一步的方案：所述导料辊位于脱水箱内部右侧下方。
作为本实用新型进一步的方案：所述过滤网左、右两端与水处理箱内部左、右两侧箱体上方相连。
作为本实用新型进一步的方案：所述活性炭左、右两端与水处理箱内部左、右两侧箱体中部相连。
作为本实用新型再进一步的方案：所述坯布中部与主动压辊和导料辊上方接触式相连。
与现有技术相比，本实用新型的有益效果是：该印染坯布脱水及废水处理一体化装置，与现有的脱水装置相比较，增加了废水处理装置，功能多样化，而且通过电机控制主动压辊转动，通过与从动压辊对印染坯布进行挤压，实现对印染坯布的脱水，代替了人工脱水，既省时又省力，而且加快了印染坯布脱水的速度，提高了工作效率。
