申请日2018.01.05
公开(公告)日2018.08.28
IPC分类号C02F11/12
摘要
本实用新型公开了一种用于污水处理的污泥烘干机，包括壳体，壳体的底端固定连接有底座，壳体的顶端固定连接有端盖，端盖的顶端中部固定连接有第一电机，第一电机的输出轴与壳体内部的第一齿轮传动连接，第一齿轮的两侧均啮合连接有第二齿轮，第一齿轮和第二齿轮均通过轴承与端盖的底端活动连接，第一齿轮和第二齿轮的顶端均固定连接有第一旋转轴，第一旋转轴的表面固定连接搅拌叶片，壳体的内侧壁固定连接有烘干片。本实用新型该装置设有烘干片和搅拌叶片，可以快速的进行烘干污泥，在烘干的过程中边烘干边搅拌，加快烘干的速度，同时该装置壳体内部的底端安装有蛟龙，可以直接将烘干好的蛟龙绞出，方便快捷。
权利要求书

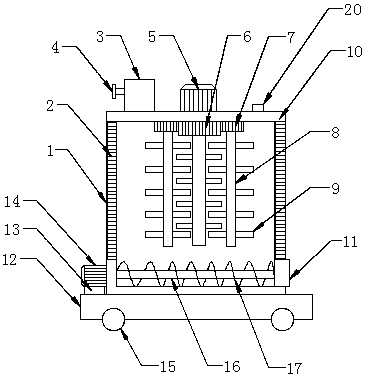

1.一种用于污水处理的污泥烘干机，包括壳体(1)，其特征在于，所述壳体(1)的底端固定连接有底座(12)，所述底座(12)的底端四个边角处均安装有万向轮(15)，所述底座(12)的顶端一侧固定连接有固定块(13)，所述固定块(13)的顶端固定连接有第二电机(14)，所述第二电机(14)的输出轴与壳体(1)内部的第二旋转轴(16)传动连接，所述第二旋转轴(16)的表面固定连接有蛟龙(17)，所述壳体(1)的另一侧底部设有出料口(11)，所述壳体(1)的顶端固定连接有端盖(10)，所述端盖(10)的顶端一侧穿插连接有进料管(3)，所述端盖(10)的另一侧安装有蒸汽阀(20)，所述端盖(10)的顶端中部固定连接有第一电机(5)，所述第一电机(5)的输出轴与壳体(1)内部的第一齿轮(6)传动连接，所述第一齿轮(6)的两侧均啮合连接有第二齿轮(7)，所述第二齿轮(7)通过轴杆与端盖(10)的底端设有的轴承连接，所述第一齿轮(6)和第二齿轮(7)的底部均固定连接有第一旋转轴(8)，所述第一旋转轴(8)的表面固定连接有搅拌叶片(9)，所述壳体(1)的内侧壁固定连接有烘干片(2)，所述壳体(1)的边侧顶部安装有控制面板(19)，所述控制面板(19)的表面安装有烘干片开关、第一电机开关和第二电机开关，所述烘干片(2)、第一电机(5)和第二电机(14)分别通过烘干片开关、第一电机开关和第二电机开关与外部电源电性连接。
2.根据权利要求1所述的一种用于污水处理的污泥烘干机，其特征在于，所述万向轮(15)上安装有轮刹。
3.根据权利要求1所述的一种用于污水处理的污泥烘干机，其特征在于，所述壳体(1)边侧的中部安装有透明玻璃观察窗(18)。
4.根据权利要求1所述的一种用于污水处理的污泥烘干机，其特征在于，所述进料管(3)的一侧安装有阀门，所述出料口(11)的一侧安装有活动门。
5.根据权利要求1所述的一种用于污水处理的污泥烘干机，其特征在于，所述壳体(1)与端盖(10)的连接处安装有密封圈。
说明书
一种用于污水处理的污泥烘干机
技术领域
本实用新型涉及污水处理技术领域，具体为一种用于污水处理的污泥烘干机。
背景技术
近年来，在国家节能减排和财政的积极支持下，城镇的污水处理得到了迅速的发展，城镇的污水处理也得到了显著的效果，污水处理后会产生大量的污泥，污水处理过程中，对污泥的处理也是至关重要的一步，污泥中含有大量的有害物质，在污水处理时，若污水中的污泥无法得到及时的处理，很容易滋生很多病毒，对地下水和土壤造成二次污染，现有的方法是将污泥烘干后进行焚烧，现有的污泥烘干装置一般烘干效率低，且在烘干结束后出料繁琐，不利于高效的污泥烘干，因此我们对此做出改进，提出一种用于污水处理的污泥烘干机。
实用新型内容
为解决现有技术存在的污泥烘干机烘干效率低的缺陷，本实用新型提供一种用于污水处理的污泥烘干机。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型一种用于污水处理的污泥烘干机，包括壳体，所述壳体的底端固定连接有底座，所述底座的底端四个边角处均安装有万向轮，所述底座的顶端一侧固定连接有固定块，所述固定块的顶端固定连接有第二电机，所述第二电机的输出轴与壳体内部的第二旋转轴传动连接，所述第二旋转轴的表面固定连接有蛟龙，所述壳体的另一侧底部设有出料口，所述壳体的顶端固定连接有端盖，所述端盖的顶端一侧穿插连接有进料管，所述端盖的另一侧安装有蒸汽阀，所述端盖的顶端中部固定连接有第一电机，所述第一电机的输出轴与壳体内部的第一齿轮传动连接，所述第一齿轮的两侧均啮合连接有第二齿轮，所述第二齿轮通过轴杆与端盖的底端设有的轴承连接，所述第一齿轮和第二齿轮的底部均固定连接有第一旋转轴，所述第一旋转轴的表面固定连接有搅拌叶片，所述壳体的内侧壁固定连接有烘干片，所述壳体的边侧顶部安装有控制面板，所述控制面板的表面安装有烘干片开关、第一电机开关和第二电机开关，所述烘干片、第一电机和第二电机分别通过烘干片开关、第一电机开关和第二电机开关与外部电源电性连接。
进一步的，万向轮上安装有轮刹。
进一步的，所述壳体边侧的中部安装有透明玻璃观察窗。
进一步的，所述进料管的一侧安装有阀门，所述出料口的一侧安装有活动门。
进一步的，所述壳体与端盖的连接处安装有密封圈。
与现有技术相比，本实用新型具有如下有益效果：该种用于污水处理的污泥烘干机，该装置设有烘干片和搅拌叶片，可以快速的进行烘干污泥，在烘干的过程中边烘干边搅拌，加快烘干的速度，同时该装置壳体内部的底端安装有蛟龙，可以直接将烘干好的蛟龙绞出，方便快捷，该装置设有万向轮，可以方便的移动，且该装置设有透明玻璃观察窗，可以对壳体内烘干的污泥进行观察，便于操作者进行操作。
