申请日2018.07.16
公开(公告)日2018.10.19
IPC分类号B01D21/02; E03C1/122
摘要
本发明公开的是一种露台污水处理回收装置，所述的露台污水回收装置包括露台、废料回收装置、污水回收装置，所述的露台污水处理回收装置，其特征在于：所述的废料回收装置于排水管道的上端连接，所述的污水回收装置于排水管道的下端连接，通过废料回收装置将大的残渣去除，废水通过排水管道流入污水回收装置，通过污水回收装置的处理使其污水得以利用。

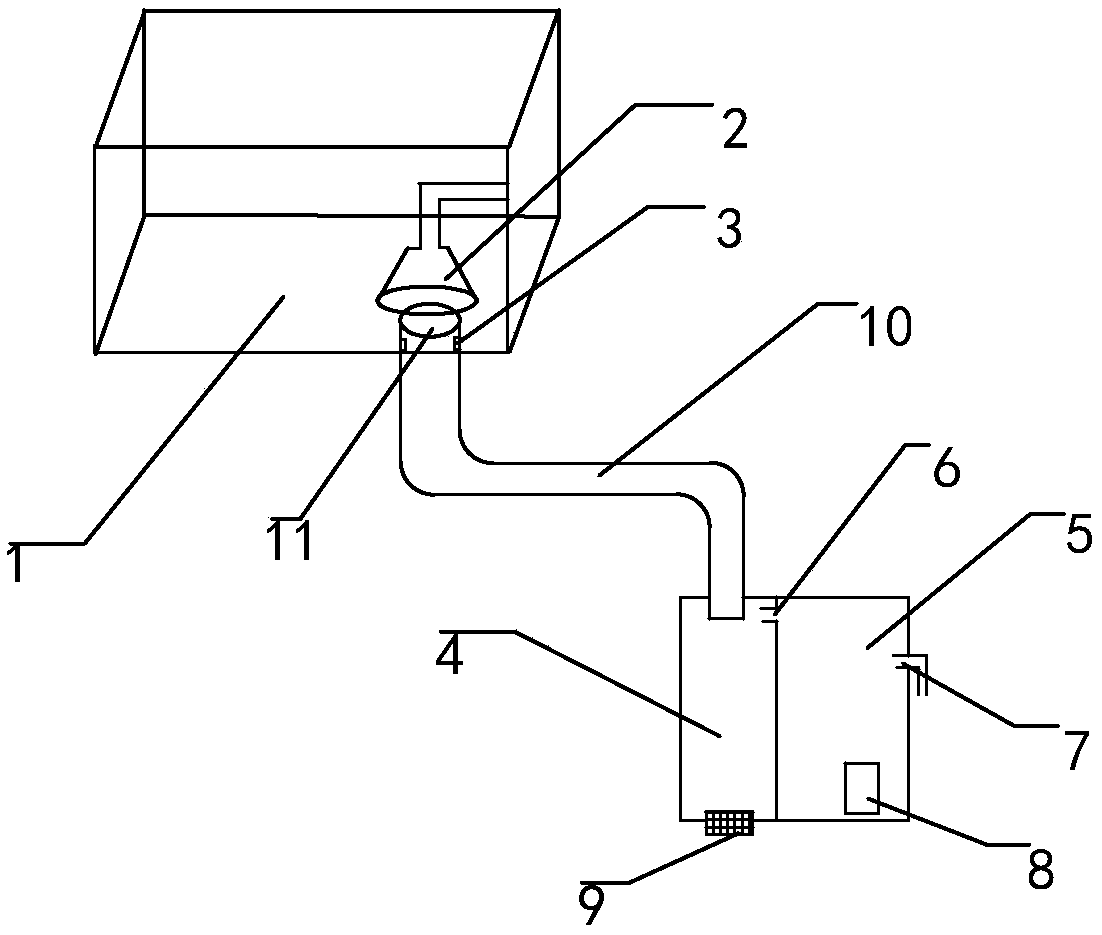

1.一种露台污水处理回收装置，包括露台(1)、废料回收装置、污水回收装置，所述的露台污水处理回收装置，其特征在于：所述的废料回收装置于排水管道(10)的上端连接，所述的污水回收装置于排水管道(10)的下端连接，通过废料回收装置将大的残渣去除，废水通过排水管道(10)流入污水回收装置，通过污水回收装置的处理使其污水得以利用。
2.根据权利要求1所述的一种露台污水处理回收装置，其特征在于：所述的废料回收装置包括：排水管道入口(10)、吸盘(2)、红外线感应器(3)，所述的排水管道入口(10)处设置有红外线感应器(3)，所述的排水管道入口(10)的上端设置有吸盘(2)。
3.根据权利要求2所述的一种露台污水处理回收装置，其特征在于：所述的污水回收装置包括：沉积槽(4)污水利用槽(5)、所述的污水利用槽(5)内设置有水泵(8)。
4.根据权利要求3所述的一种露台污水处理回收装置，其特征在于：所述的污水回收装置内设置有隔板，所述的隔板把污水回收装置分为沉积槽(4)和废水利用槽(5)，所述的隔板上端设置有小口(6)。
5.根据权利要求4所述的一种露台污水处理回收装置，其特征在于：所述的沉积槽(4)底端设置有除污口(9)。
6.根据权利要求5所述的一种露台污水处理回收装置，其特征在于：所述的废水利用槽(5)内设置有小水泵(8)，所述的废水利用槽(5)侧壁上端设置有溢水口(7)。
说明书
一种露台污水处理回收装置
技术领域
该发明涉及的是污水回收装置，特别是涉及一种露台污水处理回收装置。
背景技术
在日常生活中房间中设置一个露台可以让生活更加美好，拥有一个露台可以在露台上种花、泡茶、休息、观光等舒适选择，但在享受露台的作用的同时往往伴随着一些不利因素，在种花、泡茶的同时所浇花的水和生活用水倒在了露台上，这些污水不及时回收的话会影响露台的使用年限，同时使生活中的生活污水回收处理也是现在社会生活的倡导。
发明内容
本发明的目的在于提供一种露台污水处理回收装置，以解决上述技术问题。
本发明为解决上述技术问题，采用以下技术方案来实现：一种露台污水处理回收装置，包括露台、废料回收装置、污水回收装置，所述的露台污水处理回收装置，其特征在于：所述的废料回收装置于排水管道的上端连接，所述的污水回收装置于排水管道的下端连接，通过废料回收装置将大的残渣去除，废水通过排水管道流入污水回收装置，通过污水回收装置的处理使其污水得以利用。
优选地、所述的废料回收装置包括：排水管道入口、吸盘、红外线感应器，所述的排水管道入口处设置有红外线感应器，所述的排水管道入口的上端设置有吸盘。
优选地、所述的污水回收装置包括：沉积槽污水利用槽、所述的污水利用槽内设置有水泵。
优选地、所述的污水回收装置内设置有隔板，所述的隔板把污水回收装置分为沉积槽和废水利用槽，所述的隔板上端设置有小口。
优选地、所述的沉积槽底端设置有除污口，设置除污口有益于沉积废物的清理。
优选地、所述的废水利用槽内设置有小水泵，所述的废水利用槽侧壁上端设置有溢水口，设置溢水口有益于当水满了不用时多余的水从溢水口排出。
本发明的有益效果是：本发明提供了一种露台污水处理回收装置，可以有效的把露台上的污水利用起来，减少生活用水的浪费已经减少露台上的废水沉积，提高露台的使用年限，同时节约生活用水，落实了社会节约原则。
