申请日2018.07.16
公开(公告)日2018.10.16
IPC分类号E03C1/12; E03F5/16; E03F5/14; E03B1/04
摘要
本发明公开的是一种厨房污水处理装置，所述的厨房油水分离装置设置于厨房洗菜盆连接的下水管道的弯道处，所述的厨房油水分离装置包括中空螺纹钉、橡胶垫圈、凹型水槽、冷水管、几大部分组成，通过中空螺纹钉设置于下水管道内部，另一端的螺纹与凹型水槽连接，所述的凹型水槽内部设置有冷水管道，所述的凹型水槽另一端连接下水管道，通过上述结构通过冷水吧水中的油给冷凝出来，达到油水分离的效果，本发明可以有效的减少厨房污水中的油渍，从而减少下水道细菌的滋生，进而减少了下水道的异味。
权利要求书

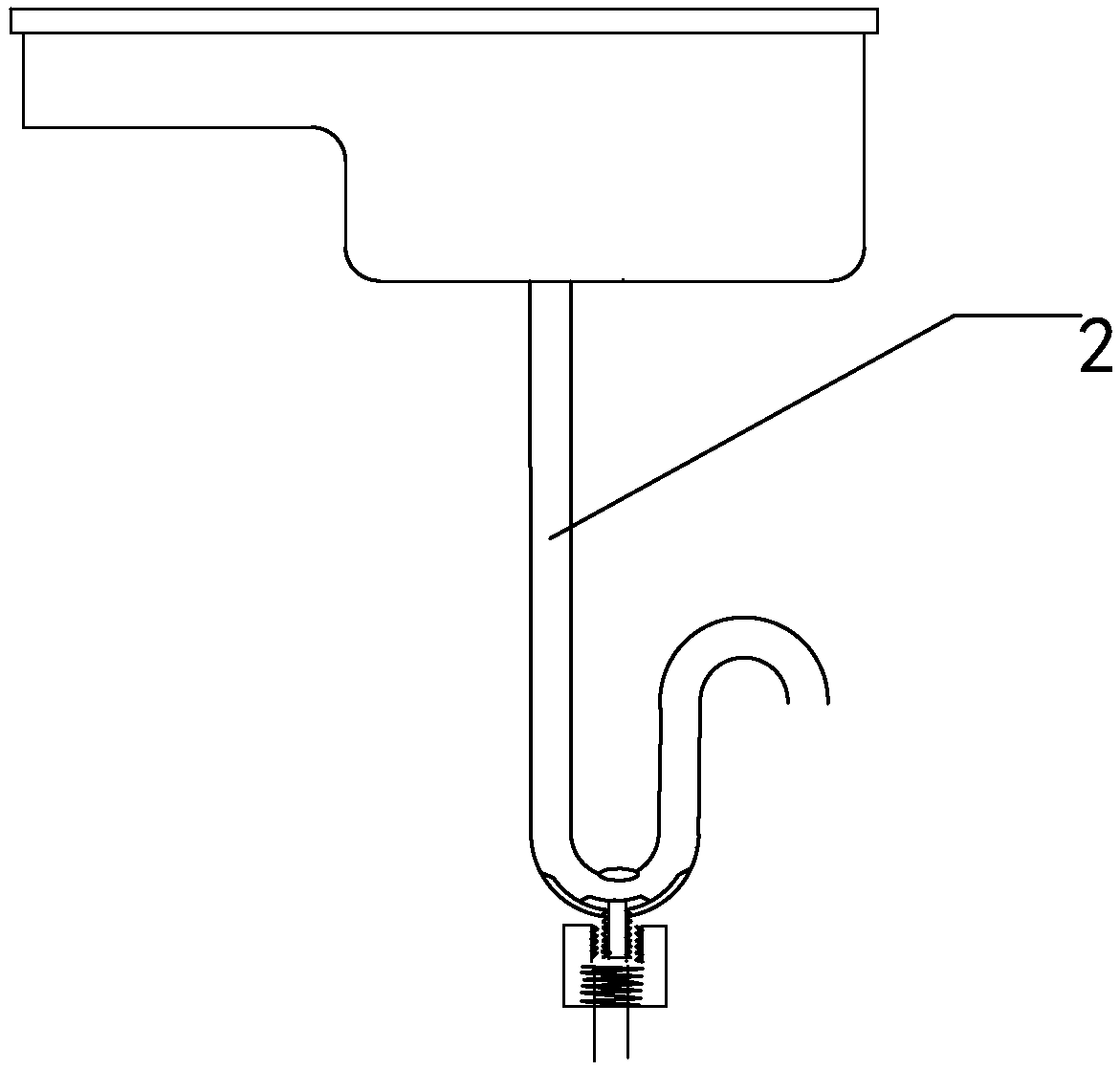

1.一种厨房污水处理装置，包括下水管道(2)、油水分离装置、其特征在于：所述的油水分离装置包括中空螺纹钉(5)、橡胶垫圈(4)、螺纹槽(6)、冷水管道(7)，所述的中空螺纹钉设置于下水管道(2)的弯管处，中空螺纹钉(5)钉帽与下水道的内壁相配合，另一端螺纹部分与凹型水槽一端通过螺纹连接;所述的凹型水槽内部设置有冷水管道(7)、所述的凹型水槽的另一端与下水道连接。
2.根据权利要求1所述的一种厨房污水处理装置，其特征在于：所述的下水管道(2)弯道处的上端设置有开孔(3)，所述的开孔(3)处设置有与开孔(3)配合作用的活塞。
3.根据权利要求2所述的一种厨房污水处理装置，其特征在于：所述的中空螺纹钉(5)与下水管道(2)内壁接触之间设置有橡胶垫圈(4)。
4.根据权利要求3所述的一种厨房污水处理装置，其特征在于：所述的中空螺纹钉(5)的顶帽处设置有污水进水口(8);所述的凹型水槽没有与中空螺纹钉(5)连接的另一端与下水道连接，连接处设置有出水口(9)。
5.根据权利要求4所述的一种厨房污水处理装置，其特征在于：所述的冷水管道(7)为螺旋回流管道。
说明书
一种厨房污水处理装置
技术领域
本发明涉及餐厨油品回收技术领域，尤其是涉及一种厨房污水处理装置。
背景技术
厨房水池内倒入的污水中一般含有大量油渍，日积月累，这些油渍会堆积在水池内的下水道中并且难以清除，不但会产生大量的细菌，还会产生异味，同时也会影响下水管道的寿命，同时排出含有大量油渍的污水影响环境卫生，使其水的回收力度加大，在高温的夏季油渍由于高温水温的升高可以轻易的溶解在水中排出下水道，但在寒冷的冬季就很容易漂浮在水上难以溶解。
发明内容
本发明的目的在于提供一种家用油水分离装置，以解决上述技术问题。
本发明为解决上述技术问题，采用以下技术方案来实现：
一种厨房污水处理装置，包括下水管道、油水分离装置，其特征在于：所述的油水分离装置包括中空螺纹钉、橡胶垫圈、螺纹槽、冷水管道，所述的中空螺纹钉设置于下水管道的弯管处，中空螺纹钉钉帽与下水管道的内壁相配合，另一端螺纹部分与凹型水槽一端通过螺纹连接;所述的凹型水槽内部设置有冷水管道、所述的凹型水槽的另一端与下水管道连接。
优选地、所述的下水管道弯道处的上端设置有开孔，所述的开孔处设置有与开孔配合作用的活塞，通过设置开孔，能有益的解决中空螺纹钉的更换和安装麻烦，同时大的异物堵住进水口时，可通过打开开孔进行对进水口的疏通。
优选地、所述的中空螺纹钉与下水管道内壁接触之间设置有橡胶垫圈，通过增加橡胶垫圈，增大中空螺纹钉与下水管道的接触密度，能有效的提高中空螺纹钉与下水管道处的水密性。
优选地、所述的中空螺纹钉的顶帽处设置有污水进水口;所述的凹型水槽没有与中空螺纹钉连接的另一端与下水管道连接，连接处设置有出水口。
优选地、所述的冷水管道为螺旋回流管道，通过设置螺旋回流冷水管道能增加污水与冷水管道的接触面积，大大提高冷水管道的冷凝作用。
优选地、凹型水槽与中空螺纹钉结合处使用螺纹连接能有效的解决凹型水槽的拆装和清洗问题。
本发明通过冷水管道里流过的冷水，使其经过的污水的降温，使其污水内含有的油渍冷凝附着在螺旋的冷水管道上。
优选地、所述的中空螺纹钉能减小下水管道弯道处的内径，通过这种结构能有效的增加弯道处水流的流速，使其弯道处不存在有泥沙堆积。
本发明的有益效果是：本发明提供了一种厨房污水处理装置，可以有效的减少厨房污水中的油渍，从而减少下水道细菌的滋生，进而减少了下水管道的异味，同时还能减少污水里含有油渍对污水回收利用麻烦的问题。
