申请日2018.01.08
公开(公告)日2018.08.28
IPC分类号C02F9/14
摘要
本实用新型提供了一种城市生活污水除磷剂和碱的投加装置。属于水处理技术领域。它包括连接MBR反应池的出水泵，还包括除磷剂投药系统、碱投料系统和管道式混合器，出水泵、除磷剂投药系统和碱投料系统分别连接管道式混合器，所述的管道式混合器的出口连接除磷池。本实用新型污水与药剂高效混合，工艺稳定，易操作。
权利要求书

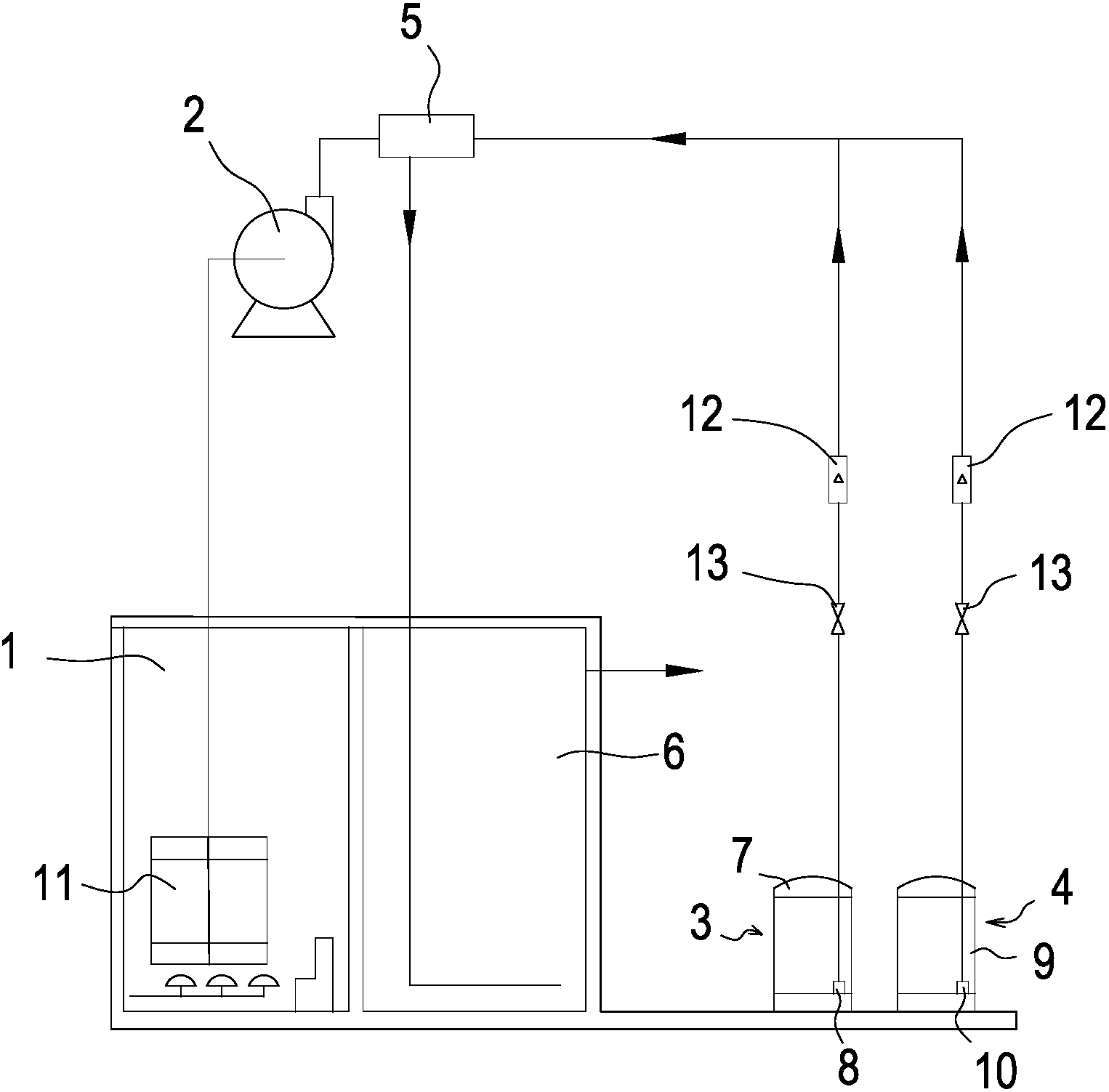

1.一种城市生活污水除磷剂和碱的投加装置，包括连接MBR反应池(1)的出水泵(2)，其特征在于，还包括除磷剂投药系统(3)、碱投料系统(4)和管道式混合器(5)，出水泵(2)、除磷剂投药系统(3)和碱投料系统(4)分别连接管道式混合器(5)，所述的管道式混合器(5)的出口连接除磷池(6)。
2.根据权利要求1所述的城市生活污水除磷剂和碱的投加装置，其特征在于，所述的除磷剂投药系统(3)包括除磷剂储罐(7)和连接除磷剂储罐(7)的除磷剂输送泵(8)，碱投料系统(4)包括碱储罐(9)和连接碱储罐(9)的碱泵(10)，所述的除磷剂输送泵(8)和碱泵(10)的出料口分别连接管道式混合器(5)。
3.根据权利要求1所述的城市生活污水除磷剂和碱的投加装置，其特征在于，所述的除磷池(6)内设有pH计。
4.根据权利要求1所述的城市生活污水除磷剂和碱的投加装置，其特征在于，所述的出水泵(2)的进料口连接位于MBR反应池(1)内的MBR膜(11)。
5.根据权利要求2所述的城市生活污水除磷剂和碱的投加装置，其特征在于，在碱泵(10)和管道式混合器(5)之间的管路上以及除磷剂输送泵(8)和管道式混合器(5)之间的管路上分别安装有流量计(12)和控制阀(13)。
说明书
一种城市生活污水除磷剂和碱的投加装置
技术领域
本实用新型属于水处理技术领域，涉及一种城市生活污水除磷剂和碱的投加装置。
背景技术
在水处理领域，传统的药剂投加混合是利用搅拌机在反应池中，通过搅拌作用把药剂混合后进行反应。混合反应池容易形成死角，造成药剂的浪费以及搅拌结构在残留药剂的长期作用下易发生腐蚀损坏，另一方面反应池和搅拌机的基础投入费用较高及搅拌机的运营费用较大，这都加大了水处理的成本，所以一种高效经济的投加方法具有十分重要的意义。
实用新型内容
本实用新型的目的是针对上述问题和缺陷，提供一种城市生活污水除磷剂和碱的投加装置。
为实现上述目的，本实用新型提供了下列技术方案：
一种城市生活污水除磷剂和碱的投加装置，包括连接MBR反应池的出水泵，还包括除磷剂投药系统、碱投料系统和管道式混合器，出水泵、除磷剂投药系统和碱投料系统分别连接管道式混合器，所述的管道式混合器的出口连接除磷池。
优选方案，所述的除磷剂投药系统包括除磷剂储罐和连接除磷剂储罐的除磷剂输送泵，碱投料系统包括碱储罐和连接碱储罐的碱泵，所述的除磷剂输送泵和碱泵的出料口分别连接管道式混合器。
优选方案，所述的除磷池内设有pH计。
优选方案，所述的出水泵的进料口连接位于MBR反应池内的MBR膜。
优选方案，在碱泵和管道式混合器之间的管路上以及除磷剂输送泵和管道式混合器之间的管路上分别安装有流量计和控制阀。
与现有的技术相比，本实用新型优点在于：
1、本装置污水与药剂高效混合，工艺稳定，易操作;
2、使用本装置，减少了药剂的使用，节约能源;
3、使用本装置，运营维护简单方便，方式灵活。
本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。
