申请日2017.12.04
公开(公告)日2018.03.27
IPC分类号C02F3/10
摘要
本发明涉及一种挂膜装置及污水处理设备，其中挂膜装置包括支撑架，支撑架用于挂接挂膜介质(5)，支撑架设置在生物接触氧化池(11)内，且能够相对于生物接触氧化池(11)上下运动，以带动挂膜介质(5)离开或沉入生物接触氧化池(11)中。本发明设有支撑架，并且支撑架能够相对于生物接触氧化池上下运动，这样当氧化池中的挂膜出现部分损坏时，可以使支撑架向上升起，将挂接在支撑架上的挂膜介质从池中带出，以对损坏的挂膜进行部分更换，而不需要将池中的污水排出去，也不需要使生物接触氧化池停止运行，解决了由此带来的降低污水处理效率的问题，而且节省了由于生物接触氧化池停止运行而需要重新培养好氧菌的成本。
权利要求书

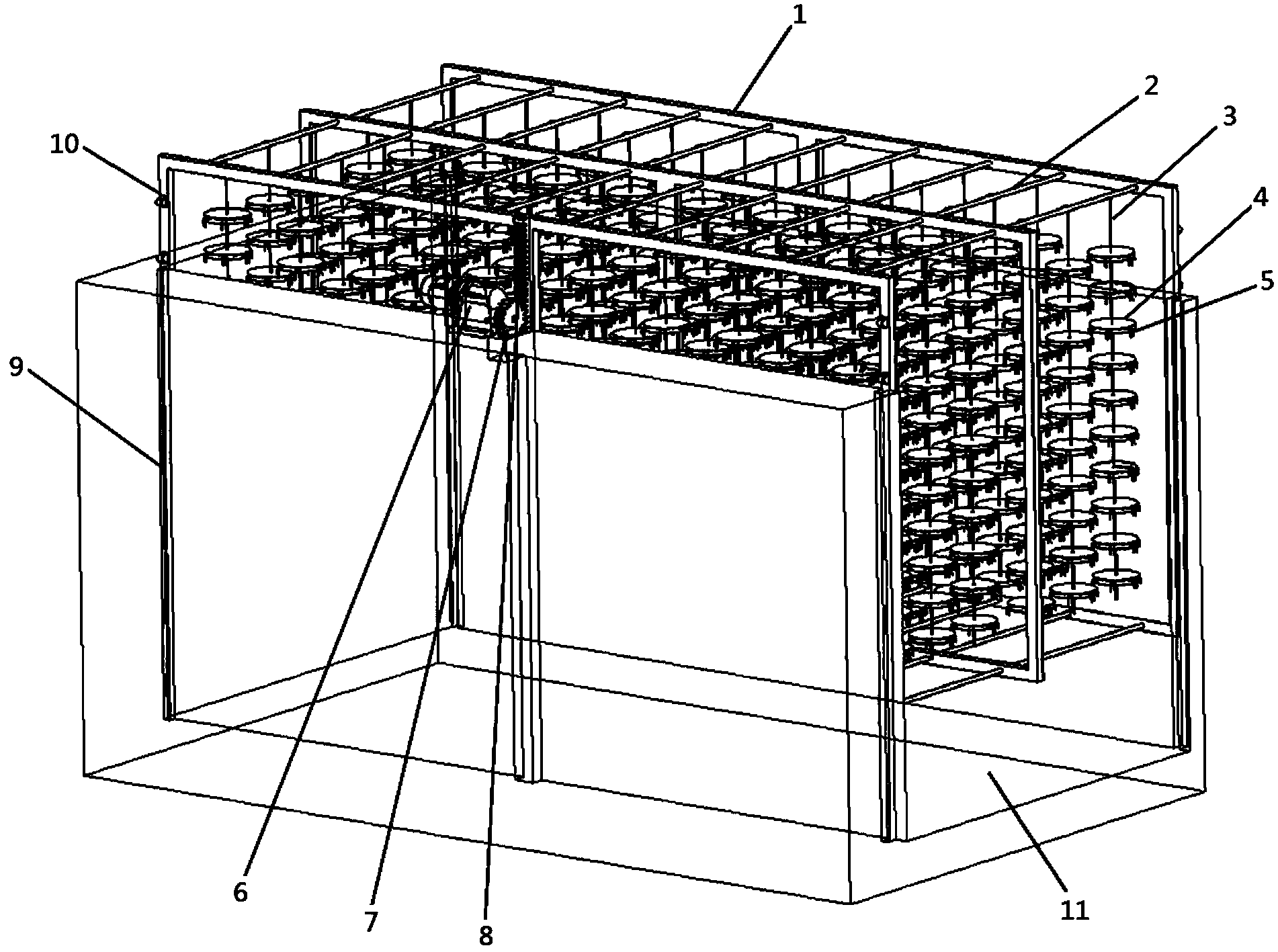

1.一种挂膜装置，其特征在于，包括支撑架，所述支撑架用于挂接挂膜介质(5)，所述支撑架设置在生物接触氧化池(11)内，且能够相对于所述生物接触氧化池(11)上下运动，以带动所述挂膜介质(5)离开或沉入所述生物接触氧化池(11)中。
2.根据权利要求1所述的挂膜装置，其特征在于，所述挂膜装置还包括驱动机构，所述驱动机构用于驱动所述支撑架上下运动。
3.根据权利要求2所述的挂膜装置，其特征在于，所述驱动机构包括电机(6)、齿轮(7)和齿条(8)，所述电机(6)用于驱动所述齿轮(7)转动，所述齿轮(7)与所述齿条(8)相互啮合，以通过所述齿轮(7)和所述齿条(8)的运动带动所述支撑架运动。
4.根据权利要求3所述的挂膜装置，其特征在于，所述电机(6)和所述齿轮(7)设置在生物接触氧化池(11)的顶部外侧，所述齿条(8)安装在所述支撑架上，以通过所述齿轮(7)驱动所述齿条(8)运动，进而带动所述支撑架运动。
5.根据权利要求1所述的挂膜装置，其特征在于，所述挂膜装置还包括滑动配合结构，所述滑动配合结构设置在生物接触氧化池(11)的池壁与所述支撑架之间，以配合所述支撑架的运动。
6.根据权利要求5所述的挂膜装置，其特征在于，所述滑动配合结构包括设置在所述生物接触氧化池(11)的池壁上的滑轨(9)和设置在所述支撑架上的滑轮(10)，所述滑轮(10)嵌入所述滑轨(9)内。
7.根据权利要求1所述的挂膜装置，其特征在于，所述支撑架包括至少两个框体(1)和多个挂杆(2)，相邻两个所述框体(1)之间通过多个所述挂杆(2)连接，以通过所述框体(1)或所述挂杆(2)挂接所述挂膜介质(5)。
8.根据权利要求7所述的挂膜装置，其特征在于，所述框体(1)竖直设置，所述挂杆(2)水平设置，位于所述框体(1)不同高度的两个所述挂杆(2)之间设有连接件(3)，所述挂膜介质(5)挂接在所述连接件(3)上。
9.根据权利要求8所述的挂膜装置，其特征在于，所述连接件(3)包括尼龙绳。
10.根据权利要求8所述的挂膜装置，其特征在于，所述挂杆(2)包括设置在所述框体(1)顶端的第一挂杆(2)和设置在所述框体(1)底端的第二挂杆(2)，所述连接件(3)连接在所述第一挂杆(2)和所述第二挂杆(2)之间。
11.根据权利要求8所述的挂膜装置，其特征在于，至少两个所述框体(1)在水平方向上通过同一个所述挂杆(2)串联连接。
12.根据权利要求1所述的挂膜装置，其特征在于，所述挂膜装置还包括填料组件(4)，所述填料组件(4)安装在所述支撑架上，所述挂膜介质(5)挂接在所述填料组件(4)上。
13.根据权利要求12所述的挂膜装置，其特征在于，所述支撑架上设有连接件(3)，所述填料组件(4)设有中心孔(43)，所述连接件(3)穿过所述填料组件(4)的中心孔(43)，以实现多个所述填料组件(4)的串联连接。
14.根据权利要求12所述的挂膜装置，其特征在于，所述填料组件(4)包括第一薄片(41)和第二薄片(42)，所述第一薄片(41)和所述第二薄片(42)连接，且所述第一薄片(41)和所述第二薄片(42)之间具有预设距离，所述挂膜介质(5)挂接在所述第一薄片(41)和所述第二薄片(42)之间。
15.根据权利要求14所述的挂膜装置，其特征在于，所述第一薄片(41)和所述第二薄片(42)为圆形形状。
16.根据权利要求14所述的挂膜装置，其特征在于，所述第一薄片(41)和所述第二薄片(42)上下布置。
17.根据权利要求14所述的挂膜装置，其特征在于，所述第一薄片(41)和所述第二薄片(42)均水平设置。
18.根据权利要求14所述的挂膜装置，其特征在于，所述第一薄片(41)上设有第一连接柱(44)，所述第二薄片(42)上设有第二连接柱(45)，所述第二连接柱(45)为空心结构，所述第一连接柱(44)能够插入所述第二连接柱(45)内，以实现所述第一薄片(41)和所述第二薄片(42)的连接，并使所述第一薄片(41)和所述第二薄片(42)之间具有预设距离。
19.根据权利要求18所述的挂膜装置，其特征在于，所述挂膜介质(5)挂接在所述第二连接柱(45)上。
20.根据权利要求18所述的挂膜装置，其特征在于，所述第一连接柱(44)和所述第二连接柱(45)均包括六个，六个所述第一连接柱(44)在所述第一薄片(41)上均匀布置，所述第二连接柱(45)与所述第一连接柱(44)对应设置，每个所述第二连接柱(45)上挂接有两条挂膜介质(5)。
21.一种污水处理设备，其特征在于，包括如权利要求1～20任一项所述的挂膜装置。
22.根据权利要求21所述的污水处理设备，其特征在于，所述污水处理设备还包括生物接触氧化池(11)，所述生物接触氧化池(11)分为至少两个区域，相邻两个区域之间通过过道(12)隔开，设置在每个区域内的所述挂膜装置相互独立。
说明书
挂膜装置及污水处理设备
技术领域
本发明涉及烟草行业污水处理技术领域，尤其涉及一种挂膜装置及污水处理设备。
背景技术
在现今烟草行业的污水处理中，挂膜装置被广泛应用于污水 处理工艺过程中的生物接触氧化池中。其工作原理大致为：通过鼓风机对生物接触氧化池进行曝气，在氧化池中固定设有不锈钢架，不锈钢架上间隔设有挂膜，以使好氧微生物聚集于挂膜介质上，好氧微生物在有游离氧(分子氧)存在的条件下，以分子氧为最终电子受体，进行有氧呼吸和生长繁殖，以消化、降解污水中的有机物或无机物，从而达到净化水体的目的。但这样的工作方式至少存在以下缺点：
1、由于不锈钢架固定于氧化池中，氧化池运行一段时间后，好氧池中的污水呈现黑灰色，日常工作中较难观察挂膜中微生物的生长状况，出现异常情况时不能及时处理;
2、当氧化池中的挂膜出现部分损坏时，由于挂膜固定于池中，需要把整个氧化池中的污水排放掉才能对挂膜进行更换和维修，大大增加了人工劳动成本及后续重新培养好氧菌的成本，而且从排放氧化池污水开始，到对挂膜进行更换和维修，然后再到将污水重新排入氧化池，这期间需要使污水站氧化池一直处于停止运行状态，降低了氧化池处理污水的效率;
3、在好氧池中，各排挂膜之间紧挨着，当只有氧化池中间的挂膜需要更换时，更换难度较大，无法实现中间位置挂膜的单独更换;
4、采用单层雪花状塑料薄片进行挂膜，填料的比表面积较小，单位面积微生物附着生长数量较少;
5、在好氧池中对挂膜进行维修和更换属于下池作业，存在一定的安全隐患。
需要说明的是，公开于本发明背景技术部分的信息仅仅旨在增加对本发明的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域技术人员所公知的现有技术。
发明内容
本发明的目的是提出一种挂膜装置及污水处理设备，以解决现有技术中在更换挂膜时需要将氧化池中的污水排出而使氧化池处于停止运行状态所带来的效率低下的问题。
为实现上述目的，本发明提供了一种挂膜装置，包括支撑架，支撑架用于挂接挂膜介质，支撑架设置在生物接触氧化池内，且能够相对于生物接触氧化池上下运动，以带动挂膜介质离开或沉入生物接触氧化池中。
进一步地，挂膜装置还包括驱动机构，驱动机构用于驱动支撑架上下运动。
进一步地，驱动机构包括电机、齿轮和齿条，电机用于驱动齿轮转动，齿轮与齿条相互啮合，以通过齿轮和齿条的运动带动支撑架运动。
进一步地，电机和齿轮设置在生物接触氧化池的顶部外侧，齿条安装在支撑架上，以通过齿轮驱动齿条运动，进而带动支撑架运动。
进一步地，挂膜装置还包括滑动配合结构，滑动配合结构设置在生物接触氧化池的池壁与支撑架之间，以配合支撑架的运动。
进一步地，滑动配合结构包括设置在生物接触氧化池的池壁上的滑轨和设置在支撑架上的滑轮，滑轮嵌入滑轨内。
进一步地，支撑架包括至少两个框体和多个挂杆，相邻两个框体之间通过多个挂杆连接，以通过框体或挂杆挂接挂膜介质。
进一步地，框体竖直设置，挂杆水平设置，位于框体不同高度的两个挂杆之间设有连接件，挂膜介质挂接在连接件上。
进一步地，连接件包括尼龙绳。
进一步地，挂杆包括设置在框体顶端的第一挂杆和设置在框体底端的第二挂杆，连接件连接在第一挂杆和第二挂杆之间。
进一步地，至少两个框体在水平方向上通过同一个挂杆串联连接。
进一步地，挂膜装置还包括填料组件，填料组件安装在支撑架上，挂膜介质挂接在填料组件上。
进一步地，支撑架上设有连接件，填料组件设有中心孔，连接件穿过填料组件的中心孔，以实现多个填料组件的串联连接。
进一步地，填料组件包括第一薄片和第二薄片，第一薄片和第二薄片连接，且第一薄片和第二薄片之间具有预设距离，挂膜介质挂接在第一薄片和第二薄片之间。
进一步地，第一薄片和第二薄片为圆形形状。
进一步地，第一薄片和第二薄片上下布置。
进一步地，第一薄片和第二薄片均水平设置。
进一步地，第一薄片上设有第一连接柱，第二薄片上设有第二连接柱，第二连接柱为空心结构，第一连接柱能够插入第二连接柱内，以实现第一薄片和第二薄片的连接，并使第一薄片和第二薄片之间具有预设距离。
进一步地，挂膜介质挂接在第二连接柱上。
进一步地，第一连接柱和第二连接柱均包括六个，六个第一连接柱在第一薄片上均匀布置，第二连接柱与第一连接柱对应设置，每个第二连接柱上挂接有两条挂膜介质。
为实现上述目的，本发明还提供了一种污水处理设备，包括上述的挂膜装置。
进一步地，污水处理设备还包括生物接触氧化池，生物接触氧化池分为至少两个区域，相邻两个区域之间通过过道隔开，设置在每个区域内的挂膜装置相互独立。
基于上述技术方案，本发明挂膜装置实施例中设有支撑架，并且支撑架能够相对于生物接触氧化池上下运动，这样当氧化池中的挂膜出现部分损坏时，可以使支撑架相对于生物接触氧化池向上升起，将挂接在支撑架上的挂膜介质从生物接触氧化池中带出，以对损坏的挂膜进行部分更换，而不需要将生物接触氧化池中的污水排出去，也不需要使生物接触氧化池停止运行，解决了由此带来的降低污水处理效率的问题，而且节省了由于生物接触氧化池停止运行而需要重新培养好氧菌的成本。
