申请日2017.12.11
公开(公告)日2018.05.04
IPC分类号B01D21/28
摘要
本发明公开了一种超声波加速污水沉淀池，包括沉淀池、排水池、除臭装置和污泥泵，沉淀池和排水池顶部设有盖板，沉淀池内部位于进水管下方设有超声波发生器，超声波发生器和沉淀池内的超声波振板连接，沉淀池底从上至下依次为聚酯纤维层、带孔聚酯泡沫塑料层、沥青矿棉层，沉淀池底最底端设有污泥出口，沉淀池远离进水管一侧设有排水池;该种超声波加速污水沉淀池，通过设有超声波发生器和超声波振板可以方便地清除由悬浮物积累构成的污泥，当超声波触及到沉淀池底的聚酯纤维层、带孔聚酯泡沫塑料层、沥青矿棉层时，有效的吸收超声波能，减少反射波的发生，通过将沉淀池底设置为倒圆锥状，便于污泥从底部排出，提高污泥清理效率。
权利要求书

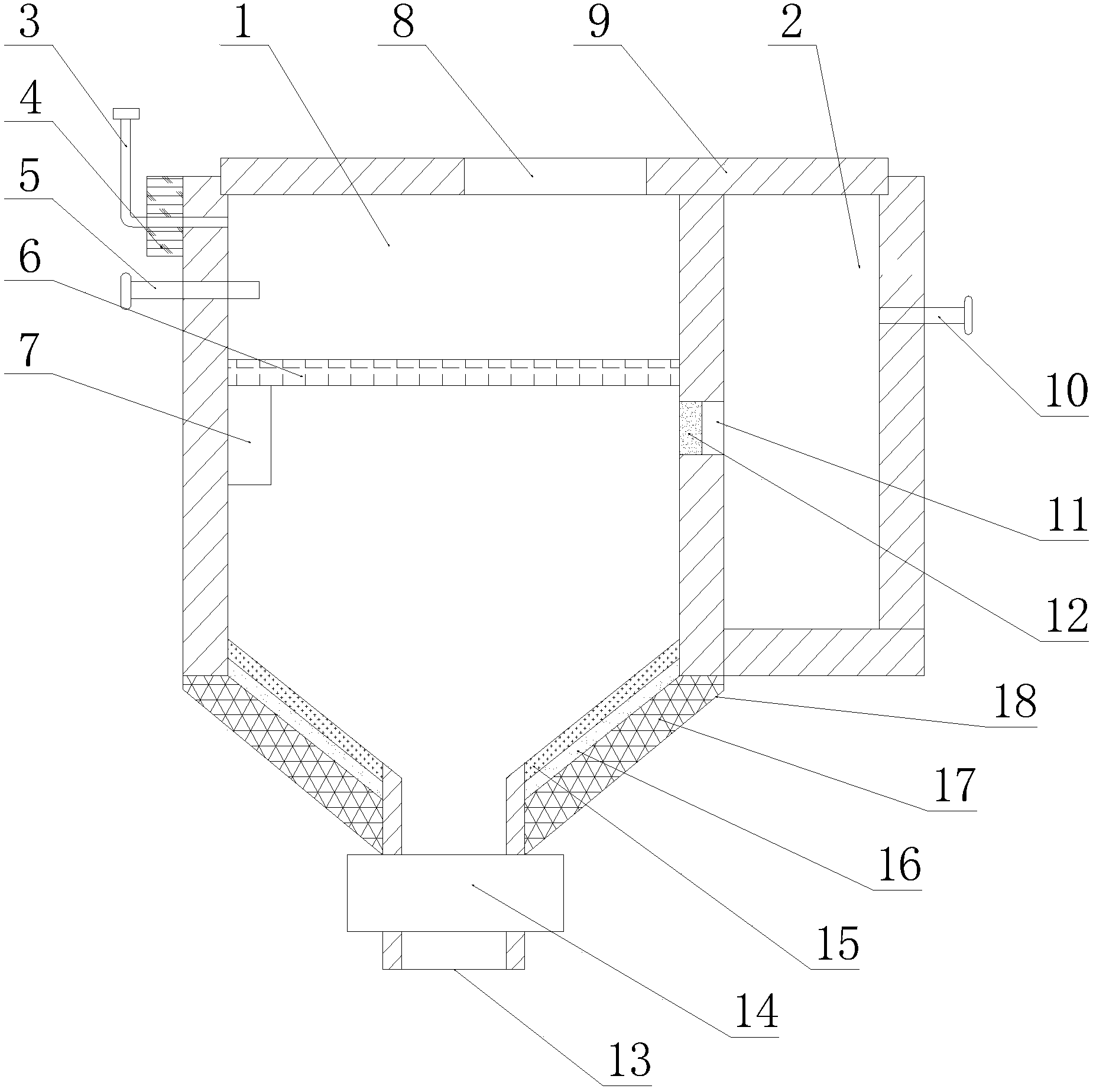

1.一种超声波加速污水沉淀池，包括沉淀池(1)、排水池(2)、除臭装置(4)和污泥泵(14)，其特征在于，所述沉淀池(1)和排水池(2)顶部设有盖板(9)，所述沉淀池(1)一侧设有进水管(5)，所述进水管(5)上方设有通气管(3)，所述沉淀池(1)内部位于所述进水管(5)下方设有超声波发生器(7)，所述超声波发生器(7)和所述沉淀池(1)内的超声波振板(6)连接，所述超声波振板(6)设有多块并以行、列间错位方法排列，所述沉淀池(1)底部设有沉淀池底(18)，所述沉淀池底(18)从上至下依次为聚酯纤维层(15)、带孔聚酯泡沫塑料层(16)、沥青矿棉层(17)，所述沉淀池底(18)最底端设有污泥出口(13)，所述污泥出口(13)设有污泥泵(14)，所述沉淀池(1)远离所述进水管(5)一侧设有所述排水池(2)。
2.根据权利要求1所述的一种超声波加速污水沉淀池，其特征在于，所述盖板(9)上设有井盖(8)。
3.根据权利要求1所述的一种超声波加速污水沉淀池，其特征在于，所述通气管(3)设有除臭装置(4)。
4.根据权利要求1所述的一种超声波加速污水沉淀池，其特征在于，所述超声波振板(6)为轻质高强钢板。
5.根据权利要求1所述的一种超声波加速污水沉淀池，其特征在于，所述沉淀池底(18)呈倒圆锥状。
6.根据权利要求1所述的一种超声波加速污水沉淀池，其特征在于，所述沉淀池(1)和所述排水池(2)之间设有中转孔(11)，所述中转孔(11)设有活性炭过滤网(12)。
7.根据权利要求1所述的一种超声波加速污水沉淀池，其特征在于，所述排水池(2)远离所述沉淀池(1)一侧设有出水管(10)。
说明书
一种超声波加速污水 沉淀池
技术领域
本发明涉及一种沉淀池，尤其是涉及一种超声波加速污水沉淀池，涉及污水处理技术领域。
背景技术
随着社会的不断进步，尤其是工业化城镇化的飞速发展，使得人们的生活得到了很大的改善与提高，同时，伴随着人们在享受快节奏的幸福物质生活和精神生活的时候，也在不断的产生着大量的包括污水在内的生活大量污染物，工业化的污水排放更是十分严重。
为了能够很好的处理净化污水，通过会通过排放口水净化处理或集中处理污水，由于水净化处理系统需要的占地面积较大，且流程较多，现有技术中多对净化处理的系统中的多个设备进行分割放置，中间通过管道或渠路进行连接;其中，沉淀池在整个污水处理过程中，发挥着着十分重要的作用;现有技术中沉淀池多为简单的过滤和沉淀，无法实现对污水中的污染悬浮物及污泥进行充分的沉淀排放，且对污水中由悬浮物积累构成的污泥的沉淀速度较慢，无法实现快速沉淀处理。
发明内容
本发明要解决的技术问题是克服现有污水沉淀池污泥沉淀速度较慢的缺陷，提供一种超声波加速污水沉淀池，从而解决上述问题。
为实现上述目的，本发明提供如下技术方案：一种超声波加速污水沉淀池，包括沉淀池、排水池、除臭装置和污泥泵，其特征在于，所述沉淀池和排水池顶部设有盖板，所述沉淀池一侧设有进水管，所述进水管上方设有通气管，所述沉淀池内部位于所述进水管下方设有超声波发生器，所述超声波发生器和所述沉淀池内的超声波振板连接，所述超声波振板设有多块并以行、列间错位方法排列，所述沉淀池底部设有沉淀池底，所述沉淀池底从上至下依次为聚酯纤维层、带孔聚酯泡沫塑料层、沥青矿棉层，所述沉淀池底最底端设有污泥出口，所述污泥出口设有污泥泵，所述沉淀池远离所述进水管一侧设有所述排水池。
作为本发明的一种优选技术方案，所述盖板上设有井盖。
作为本发明的一种优选技术方案，所述通气管设有除臭装置。
作为本发明的一种优选技术方案，所述超声波振板为轻质高强钢板。
作为本发明的一种优选技术方案，所述沉淀池底呈倒圆锥状。
作为本发明的一种优选技术方案，所述沉淀池和所述排水池之间设有中转孔，所述中转孔设有活性炭过滤网。
作为本发明的一种优选技术方案，所述排水池远离所述沉淀池一侧设有出水管。
与现有技术相比，本发明的有益效果是：该种超声波加速污水沉淀池，通过排水池的设置进一步对水体中的可沉淀物进行沉淀处理，提高污水处理质量，通过设有超声波发生器和超声波振板可以方便地清除由悬浮物积累构成的污泥，又不至于因高分子有机材料而对水体构成污染，当超声波逐级触及到沉淀池底的聚酯纤维层、带孔聚酯泡沫塑料层、沥青矿棉层时，在逐层吸收波能的同时也减少了超声波的大量反射，有效的吸收超声波能，减少反射波的发生，通过将沉淀池底设置为倒圆锥状，便于污泥从底部排出，无需使用污泥刮板，污泥泵的设置更加便于抽出堆积在沉淀池底部的污泥，提高污泥清理效率。
