申请日2017.12.13
公开(公告)日2018.10.19
IPC分类号C02F9/14
摘要
本实用新型公开了一种城市污水过滤除臭装置，包括进水口，所述进水口底部与沉淀出口固定连接，且沉淀出口左侧与沉淀盖活动连接，所述沉淀出口右侧与过滤池固定连接，且过滤池外侧壁固定连接有通气孔，所述通气孔右侧设置有微生物孔，且微生物孔设置有分割板，所述分割板左右两侧固定连接有搅拌机支架，且搅拌机支架底部安装有搅拌机电机，所述活性炭盒上盖右侧设置有转轴，所述活性炭盒内部装有酸性活性炭，其酸性活性炭右侧设置有碱性活性炭，且碱性活性炭右侧设置有中性活性炭，所述通水管右侧固定连接有出水口。该城市污水过滤除臭装置采用在迂回沉淀池中通过微生物降解，结合电解和吸附两种方法，实现城市污水过滤除臭的效果。
权利要求书

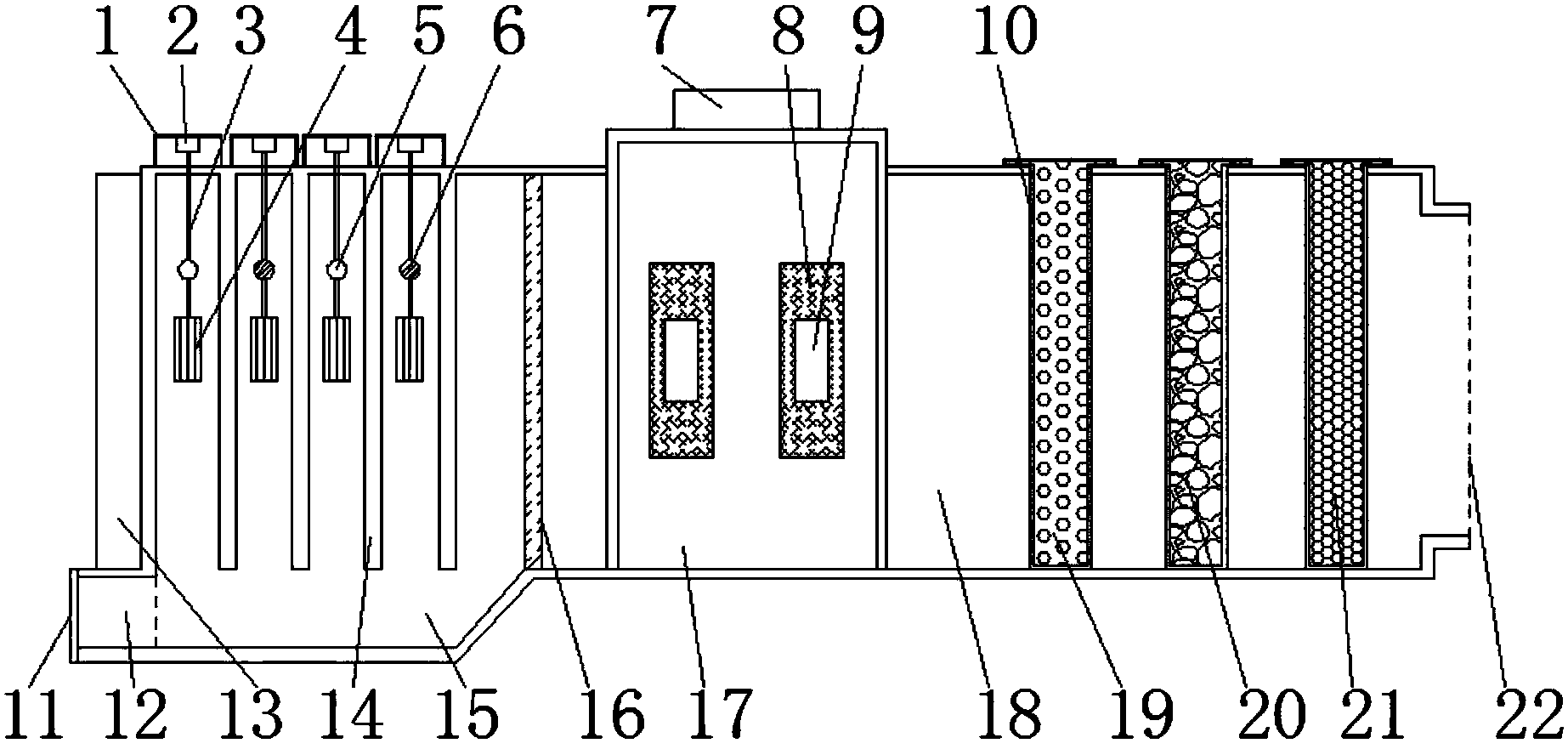

1.一种城市污水过滤除臭装置，包括进水口(13)，其特征在于：所述进水口(13)底部与沉淀出口(12)固定连接，且沉淀出口(12)左侧与沉淀盖(11)活动连接，所述沉淀出口(12)右侧与过滤池(15)固定连接，且过滤池(15)外侧壁固定连接有通气孔(5)，所述通气孔(5)右侧设置有微生物孔(6)，且微生物孔(6)设置有分割板(14)，所述分割板(14)左右两侧固定连接有搅拌机支架(1)，且搅拌机支架(1)底部安装有搅拌机电机(2)，所述搅拌机电机(2)底部活动连接有搅拌杆(3)，且搅拌杆(3)底部与搅拌桨(4)固定连接，所述过滤池(15)右侧设置有固定连接有过滤网(16)，且过滤网(16)右侧设置有电解盒(17)，所述电解盒(17)顶部安装有高压电机(7)，其电解盒(17)内部安装有电解板(8)，且电解板(8)两侧固定连接有连接杆(9)，所述电解盒(17)右侧与通水管(18)固定连接，且通水管(18)右侧设置有活性炭槽(25)，所述活性炭槽(25)内部与活性炭盒(10)，且活性炭盒(10)顶部安装有活性炭盒上盖(23)，所述活性炭盒上盖(23)右侧设置有转轴(24)，所述活性炭盒(10)内部装有酸性活性炭(19)，其酸性活性炭(19)右侧设置有碱性活性炭(20)，且碱性活性炭(20)右侧设置有中性活性炭(21)，所述通水管(18)右侧固定连接有出水口(22)。
2.根据权利要求1所述的一种城市污水过滤除臭装置，其特征在于：所述搅拌桨(4)设置为两个一组，且搅拌桨(4)与上下侧设置的通气孔(5)和微生物孔(6)在同一条直线上，并且通气孔(5)与微生物孔(6)在垂直方向上高于搅拌桨(4)。
3.根据权利要求1所述的一种城市污水 过滤除臭装置，其特征在于：所述活性炭盒(10)结构为T型结构，且活性炭盒(10)底部与活性炭槽(25)底部平齐，并且活性炭盒(10)在水平方向上构成三层结构。
4.根据权利要求1所述的一种城市污水过滤除臭装置，其特征在于：所述分割板(14)与过滤池(15)构成迂回结构，且分割板(14)底部不与过滤池(15)顶部重合。
5.根据权利要求1所述的一种城市污水过滤除臭装置，其特征在于：所述过滤池(15)底部右侧设置为倾斜光滑结构，且过滤池(15)左侧的沉淀出口(12)顶部与分割板(14)和过滤网(16)底部在同一水平面上。
说明书
一种城市污水过滤除臭装置
技术领域
本实用新型涉及城市污水处理技术领域，具体为一种城市污水过滤除臭装置。
背景技术
城市污水指的是城市地区范围内的生活污水、工业废水和径流污水，一般由城市管渠汇集并应经城市污水处理厂进行处理后排入水体，城市污水中除含有大量有机物及病菌、病毒外，由于工业的高度发展，工业废水的水量(约占城市污水总量的60～80%)水质日趋复杂和径流污水的污染日趋严重，使城市污水含有各种类型、不同程度的各种有毒、有害污染物，城市污水的处理涉及很多方面，必须对下水道体制，污水处理厂的位置和处理工艺，处理后污水的利用和排放要求等进行综合规划。
城市污水物质复杂，对其过滤和除臭是污水转化为二次用水的第一步，而如今大部分设备只能满足其中一个效果，需要使用两种装置，而两种装置配合使用，需要更多的使用空间，这大大浪费了装置所占用的空间，从而大大的浪费了资源。
实用新型内容
本实用新型的目的在于提供一种城市污水过滤除臭装置，以解决上述背景技术中提出的城市污水处理装置不同时兼顾过滤和除臭的问题。
为实现上述目的，本实用新型提供如下技术方案：一种城市污水过滤除臭装置，包括进水口，所述进水口底部与沉淀出口固定连接，且沉淀出口左侧与沉淀盖活动连接，所述沉淀出口右侧与过滤池固定连接，且过滤池外侧壁固定连接有通气孔，所述通气孔右侧设置有微生物孔，且微生物孔设置有分割板，所述分割板左右两侧固定连接有搅拌机支架，且搅拌机支架底部安装有搅拌机电机，所述搅拌机电机底部活动连接有搅拌杆，且搅拌杆底部与搅拌桨固定连接，所述过滤池右侧设置有固定连接有过滤网，且过滤网右侧设置有电解盒，所述电解盒顶部安装有高压电机，其电解盒内部安装有电解板，且电解板两侧固定连接有连接杆，所述电解盒右侧与通水管固定连接，且通水管右侧设置有活性炭槽，所述活性炭槽内部与活性炭盒，且活性炭盒顶部安装有活性炭盒上盖，所述活性炭盒上盖右侧设置有转轴，所述活性炭盒内部装有酸性活性炭，其酸性活性炭右侧设置有碱性活性炭，且碱性活性炭右侧设置有中性活性炭，所述通水管右侧固定连接有出水口。
优选的，所述搅拌桨设置为两个一组，且搅拌桨与上下侧设置的通气孔和微生物孔在同一条直线上，并且通气孔与微生物孔在垂直方向上高于搅拌桨。
优选的，所述活性炭盒结构为T型结构，且活性炭盒底部与活性炭槽底部平齐，并且活性炭盒在水平方向上构成三层结构。
优选的，所述分割板与过滤池构成迂回结构，且分割板底部不与过滤池顶部重合。
优选的，所述过滤池底部右侧设置为倾斜光滑结构，且过滤池左侧的沉淀出口顶部与分割板和过滤网底部在同一水平面上。
与现有技术相比，本实用新型的有益效果是：该城市污水过滤除臭装置采用在迂回沉淀池中通过微生物降解，结合电解和吸附两种方法，实现城市污水过滤除臭的效果。搅拌桨设置为两个一组，且搅拌桨与上下侧设置的通气孔和微生物孔在同一条直线上，并且通气孔与微生物孔在垂直方向上高于搅拌桨，通过微生物在污水中进行氧化作用对污水进行有机物进行分解，搅拌桨旋转加速微生物分解效果，活性炭盒结构为T型结构，且活性炭盒底部与活性炭槽底部平齐，并且活性炭盒在水平方向上构成三层结构，活性炭盒T型结构，方便拆卸和安装，三层结构，针对不同物质吸附，吸附效果好，分割板与过滤池构成迂回结构，且分割板底部不与过滤池顶部重合，迂回结构使得微生物分解路径变长，从而增加分解时间，分解的更加彻底，过滤池底部右侧设置为倾斜光滑结构，且过滤池左侧的沉淀出口顶部与分割板和过滤网底部在同一水平面上，该结构将城市污水中原有的杂质和微生物分解后的杂质进行收集，防止影响后面工序。
