申请日2017.12.13
公开(公告)日2018.10.02
IPC分类号C02F9/02; B01D29/58; B01D29/11; C02F1/38
摘要
本实用新型公开了一种家用污水分离装置，包括装置主体，所述滤芯固定轴外侧固定连接有污水滤芯，且滤芯固定轴底部设置有固定轴连接槽，所述污水滤芯内部设置有第二滤网层，且第二滤网层外侧设置有第一滤网层，所述第二滤网层底部固定连接有卡扣，且卡扣外侧设置有扣槽，所述污水滤芯底部设置有滤芯挡板，所述装置主体右侧固定连接有旋转轴，且装置主体内壁固定连接有密封圈，所述装置主体底部设置有集污槽，其集污槽内侧固定连接有滑槽，且滑槽内侧设置有滑板。该家用污水分离装置设置有污水滤芯，且可通过旋转带来的离心力可以将垃圾和水进行分离，使得污水的水可以进行二次利用，而内部的垃圾可以分离出来进行集中处理，表面造成堵塞和污染。
权利要求书

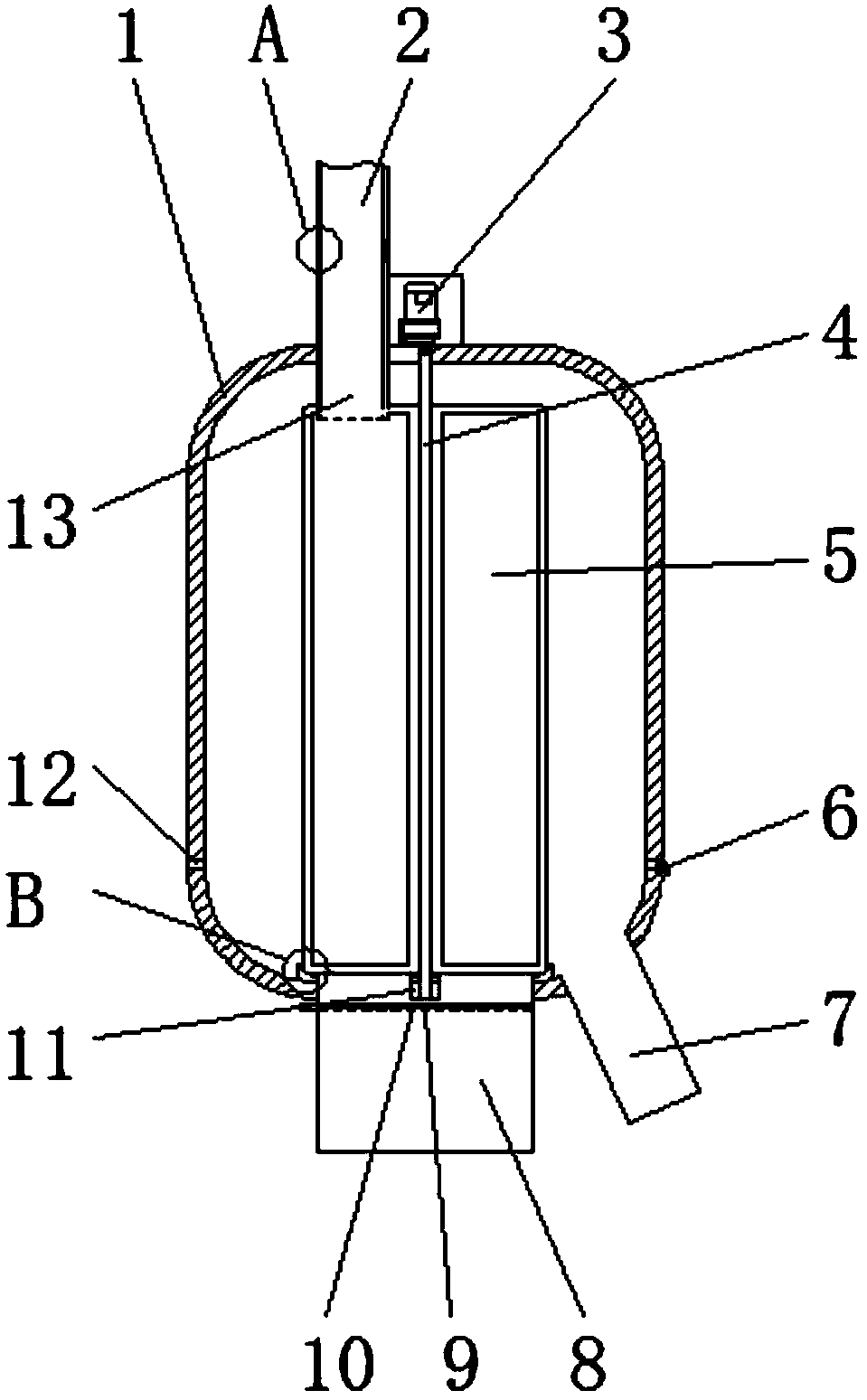

1.一种家用污水分离装置，包括装置主体(1)，其特征在于：所述装置主体(1)顶部固定连接有污水进口(13)，且污水进口(13)顶部固定连接有外螺纹(19)，所述外螺纹(19)内侧设置有内螺纹(18)，且内螺纹(18)顶部固定连接有排污水管(2)，所述污水进口(13)右侧设置有驱动电机(3)，且驱动电机(3)底部固定连接有滤芯固定轴(4)，所述滤芯固定轴(4)外侧固定连接有污水滤芯(5)，且滤芯固定轴(4)底部设置有固定轴连接槽(11)，所述污水滤芯(5)内部设置有第二滤网层(15)，且第二滤网层(15)外侧设置有第一滤网层(14)，所述第二滤网层(15)底部固定连接有卡扣(16)，且卡扣(16)外侧设置有扣槽(17)，所述污水滤芯(5)底部设置有滤芯挡板(20)，所述装置主体(1)右侧固定连接有旋转轴(6)，且装置主体(1)内壁固定连接有密封圈(12)，所述装置主体(1)底部设置有集污槽(8)，其集污槽(8)内侧固定连接有滑槽(9)，且滑槽(9)内侧设置有滑板(10)，所述集污槽(8)右侧设置有排水口(7)。
2.根据权利要求1所述的一种家用污水分离装置，其特征在于：所述排污水管(2)通过内螺纹(18)和外螺纹(19)与污水进口(13)构成螺栓活动连接结构。
3.根据权利要求1所述的一种家用污水分离装置，其特征在于：所述污水滤芯(5)通过滤芯固定轴(4)和驱动电机(3)与装置主体(1)内部构成旋转活动连接结构。
4.根据权利要求1所述的一种家用污水分离装置，其特征在于：所述滑板(10)的形状与集污槽(8)开口的形状相吻合，且滑板(10)通过滑槽(9)与集污槽(8)构成滑动连接结构。
5.根据权利要求1所述的一种家用污水 分离装置，其特征在于：所述第一滤网层(14)与第二滤网层(15)为同心圆结构，且第一滤网层(14)通过卡扣(16)和扣槽(17)、第二滤网层(15)构成扣合活动连接结构。
说明书
一种家用污水分离装置
技术领域
本实用新型涉及污水分离设备技术领域，具体为一种家用污水分离装置。
背景技术
水作为一个全球的紧缺资源得到了各国的高度关注，随着人口的不断增长，对水资源的要求也愈发迫切。但水资源是有限的，我们可以从多个方面增加水资源的供应。但另一方面，约有1/3以上的工业废水，9/10的生活污水没有经过处理就排入江河、湖泊，不仅造成环境污染，而且造成很大的浪费。国家数次提高水价目的之一就是为了抑制浪费。工业中已经有许多技术对废水和污水进行二次利用，而家庭生活污水中绝大部分没有被回收利用。
而现有的生活中许多中度或轻度污染的水都可以二次利用，而往往被直接流入下水道，造成了一定程度的浪费，且也污染了河流，目前缺少一种适合家庭使用的生活污水分离装置。
实用新型内容
本实用新型的目的在于提供一种家用污水分离装置，以解决上述背景技术中提出现有的生活中许多中度或轻度污染的水都可以二次利用，而往往被直接流入下水道，造成了一定长度的浪费，且也污染了河流的问题。
为实现上述目的，本实用新型提供如下技术方案：一种家用污水分离装置，包括装置主体，所述装置主体顶部固定连接有污水进口，且污水进口顶部固定连接有外螺纹，所述外螺纹内侧设置有内螺纹，且内螺纹顶部固定连接有排污水管，所述污水进口右侧设置有驱动电机，且驱动电机底部固定连接有滤芯固定轴，所述滤芯固定轴外侧固定连接有污水滤芯，且滤芯固定轴底部设置有固定轴连接槽，所述污水滤芯内部设置有第二滤网层，且第二滤网层外侧设置有第一滤网层，所述第二滤网层底部固定连接有卡扣，且卡扣外侧设置有扣槽，所述污水滤芯底部设置有滤芯挡板，所述装置主体右侧固定连接有旋转轴，且装置主体内壁固定连接有密封圈，所述装置主体底部设置有集污槽，其集污槽内侧固定连接有滑槽，且滑槽内侧设置有滑板，所述集污槽右侧设置有排水口。
优选的，所述排污水管通过内螺纹和外螺纹与污水进口构成螺栓活动连接结构。
优选的，所述污水滤芯通过滤芯固定轴和驱动电机与装置主体内部构成旋转活动连接结构。
优选的，所述滑板的形状与集污槽开口的形状相吻合，且滑板通过滑槽与集污槽构成滑动连接结构。
优选的，所述第一滤网层与第二滤网层为同心圆结构，且第一滤网层通过卡扣和扣槽、第二滤网层构成扣合活动连接结构。
与现有技术相比，本实用新型的有益效果是：该家用污水分离装置设置有污水滤芯，且可通过旋转带来的离心力可以将垃圾和水进行分离，使得污水的水可以进行二次利用，而内部的垃圾可以分离出来进行集中处理，表面造成堵塞和污染。该装置的排污水管通过内螺纹和外螺纹与污水进口构成螺栓活动连接结构，这样可以使得排污水管和污水进口连接更紧密，避免泄漏，且安装和拆解更方便，该装置的污水滤芯通过滤芯固定轴和驱动电机与装置主体内部构成旋转活动连接结构，这样的污水进入污水滤芯内部后可通过旋转的离心力将水分分离出来，过滤更方便，更彻底，该装置的滑板的形状与集污槽开口的形状相吻合，且滑板通过滑槽与集污槽构成滑动连接结构，这样在分离时可以避免水分泄漏，且方便分离后对垃圾集中处理，该装置的第一滤网层与第二滤网层为同心圆结构，且第一滤网层通过卡扣和扣槽第二滤网层构成扣合活动连接结构，这样使得第一滤网层可以通过卡扣和扣槽的配合进行拆解和安装，便于滤网的更换，使用更方便。
