申请日2019.01.07
公开(公告)日2019.03.29
IPC分类号C02F11/123; C02F11/12; C02F11/00; C02F9/00; B01D46/10; B01D53/00
摘要
本发明公开了一种低温闭式循环污泥干化智能装置，本发明中，包括装置主体、装置固定架、进料传送带和污水净化装置，装置主体的底部固定连接有装置固定架，装置主体的右侧顶部内壁嵌入连接有出气口，装置主体的左侧中间顶部贯穿连接有进料传送带，进料传送带的顶部和底部固定连接有滤水层，在将污泥放置到进料传送带上时，滤水层能将污泥内的污染水从污泥内过滤出来，滤水层上设置有细小的通孔，滤水层为进料传送带上附加的一层过滤层，滤水层制作的材料与进料传送带的制作材料一样，不采用布料为滤层，能将污泥内的污水过滤出来，减少了污泥风干的时间，避免在将污泥干化时使用的时间较长，有效的提高了低温闭式循环污泥干化智能装置的工作效率。
权利要求书

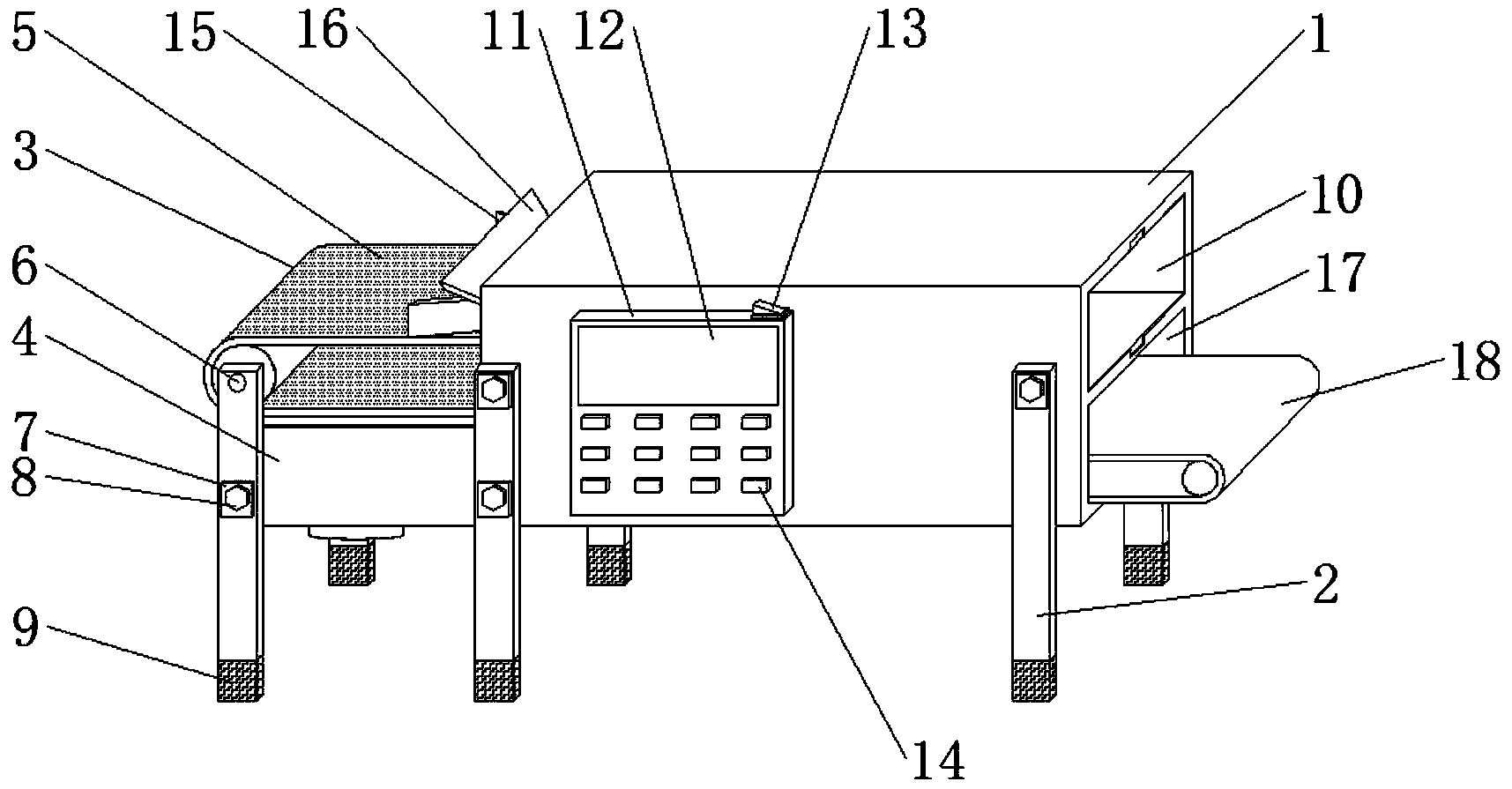

1.一种低温闭式循环污泥干化智能装置，包括装置主体(1)、装置固定架(2)、进料传送带(3)和污水净化装置(4)，其特征在于：所述装置主体(1)的底部固定连接有装置固定架(2)，所述装置主体(1)的右侧顶部内壁嵌入连接有出气口(10)，所述装置主体(1)的右侧底部内壁嵌入连接有出料口(17)，所述出料口(17)的内壁底部固定连接有出料传送带(18)，所述装置主体(1)的正面中间左侧部位固定连接有装置控制器(11)，所述装置控制器(11)的顶端右侧固定连接有装置开关(13)，所述装置控制器(11)的正面顶部嵌入连接有智能显示屏(12)，所述装置控制器(11)的正面底部镶嵌连接有控制按钮(14)，所述装置主体(1)的左侧顶部前面和后面固定连接有进料挡板(15)，所述装置主体(1)的左侧顶部中间位置固定连接有进料平料板(16)，所述装置主体(1)的左侧中间顶部贯穿连接有进料传送带(3)，所述装置主体(1)的左侧底部固定连接有污水净化装置(4)，所述装置固定架(2)的中间和顶部活动连接有固定垫片(7)，所述固定垫片(7)的中间位置固定连接有固定螺丝钉(8)，所述装置固定架(2)的顶部中间位置活动连接有活动轴(6)。
2.如权利要求1所述的一种低温闭式循环污泥干化智能装置，其特征在于：所述装置主体(1)的内部左端中间底部活动连接有风干扇叶(19)，所述装置主体(1)的内部左侧顶部固定连接有污泥干化装置(21)，所述污泥干化装置(21)的右侧固定连接有通风板(22)，所述污泥干化装置(21)的底端固定连接有湿度控制阀(24)，所述湿度控制阀(24)的底部右侧固定连接有出料平料板(25)，所述装置主体(1)的内部顶部右侧活动连接有气体处理装置(23)，所述装置主体(1)的内部中间底部固定连接有污泥消毒装置(26);
所述污水净化装置(4)的顶端内壁嵌入连接有污水净化进口(406)，所述污水净化装置(4)的内部左侧和右侧活动连接有连接限位杆(405)，所述连接限位杆(405)的顶部固定连接有杂质过滤层(402)，所述连接限位杆(405)的底部固定连接有液体除臭层(404)，所述污水净化装置(4)的内部左端和右端固定连接有螺纹连接孔(401)，所述污水净化装置(4)的底端内壁嵌入连接有污水净化出口(407)。
3.如权利要求1所述的一种低温闭式循环污泥干化智能装置，其特征在于：;
所述污泥干化装置(21)的内部顶端固定连接有变频电机(2101)，所述变频电机(2101)的底端中间位置活动连接有电机活动轴(2102)，所述电机活动轴(2102)的底部固定连接有螺旋搅拌叶(2103)，所述污泥干化装置(21)的左侧顶部内壁嵌入连接有干化进料口(2104)，所述污泥干化装置(21)的底部和中间部位固定连接有透气层(2105)，所述污泥干化装置(21)的底端内壁嵌入连接有干化出料口(2106)。
4.如权利要求1所述的一种低温闭式循环污泥干化智能装置，其特征在于：
所述气体处理装置(23)的顶端和底端固定连接有连接条(2301)，气体处理装置(23)的右侧顶部和底部固定连接有磁力固定块(2302)，所述气体处理装置(23)的内部左侧固定连接有空气过滤层(2303)，所述气体处理装置(23)的内部中间位置固定连接有空气消毒层(2305)，所述气体处理装置(23)的内部右侧固定连接有空气除臭层(2304);
所述污泥消毒装置(26)的内部底部固定连接有防尘膜(2602)所述进料传送带(3)的顶部和底部固定连接有滤水层(5)所述装置固定架(2)的底端固定连接有防滑块(9)所述风干扇叶(19)的顶部和底部固定连接有静电传导丝(20)。
5.如权利要求1所述的一种低温闭式循环污泥干化智能装置，其特征在于：所述污水净化装置(4)的内部中间顶部活动连接有液体消毒层(403)。
6.如权利要求1所述的一种低温闭式循环污泥干化智能装置，其特征在于：所述污泥消毒装置(26)的内部中间部位固定连接有紫外线消毒板(2601)。
7.如权利要求1-6所述的一种低温闭式循环污泥干化智能装置，其特征在于：所述连接限位杆(405)设置有两根，所述连接限位杆(405)设置在污水净化装置(4)的内部，所述连接限位杆(405)与污水净化装置(4)活动连接。
8.如权利要求1-7所述的一种低温闭式循环污泥干化智能装置，其特征在于：所述污泥干化装置(21)设置有一个，所述污泥干化装置(21)设置在装置主体(1)的内部，所述污泥干化装置(21)与装置主体(1)固定连接。
9.如权利要求1所述的一种低温闭式循环污泥干化智能装置，其特征在于：所述气体处理装置(23)设置有一个，所述气体处理装置(23)设置在装置主体(1)的内部，所述气体处理装置(23)与装置主体(1)活动连接。
10.一种低温闭式循环污泥干化方法，其特征在于：首先，将低温闭式循环污泥干化智能装置组装好，通过装置固定架2将低温闭式循环污泥干化智能装置在特定位置进行固定，装置固定架2的底端固定连接有防滑块9，在使用低温闭式循环污泥干化智能装置时，需要将低温闭式循环污泥干化智能装置通过装置固定架2进行固定，防滑块9能保证低温闭式循环污泥干化智能装置架立在特定位置时不会发生位移，而使低温闭式循环污泥干化智能装置翻倒在地上，在进行污泥干化的过程中，低温闭式循环污泥干化智能装置架设的位置会沾到一定的污泥，防滑块9能够增加固定位置与装置固定架2接触的摩擦力，避免低温闭式循环污泥干化智能装置在固定时会翻倒在地上，而损坏低温闭式循环污泥干化智能装置内部的构件，有效的提高了低温闭式循环污泥干化智能装置的实用性;
然后，打开装置开关13，再将污泥放置到进料传送带3，进料传送带3的顶部和底部固定连接有滤水层5，污泥为城市和工厂排出的污染物污染之后的泥土，在将污泥进行干化处理时，会用到低温闭式循环污泥干化智能装置，在将污泥放置到进料传送带3上时，滤水层5能将污泥内的污染水从污泥内过滤出来，滤水层5上设置有细小的通孔，滤水层5为进料传送带3上附加的一层过滤层，滤水层5制作的材料与进料传送带3的制作材料一样，不采用布料为滤层，能将污泥内的污水过滤出来，有效的减少了污泥风干的时间，避免在将污泥干化时使用的时间较长，影响污泥治理的进度，有效的提高了低温闭式循环污泥干化智能装置的工作效率;
接着，通过污水净化装置4内的液体消毒层403对污水进行消毒，污水净化装置4的内部中间顶部活动连接有液体消毒层403，在将污泥通过低温闭式循环污泥干化智能装置进行风干时，会将污泥内一部分的水分过滤出来，污水净化装置4可以将污水进行净化出来，液体消毒层403可以将过滤的污泥中的污水进行消毒，液体消毒层403可以将污水内的有害物质和携带病菌进行去除，然后再将经过消毒的污水排到环境中，避免污泥内的污染水处理不当而排到环境中，将环境再次污染，保证达到了污泥处理的目的，有效的提高了低温闭式循环污泥干化智能装置的工作效率;
紧接着，通过污泥干化装置21对污泥进行干化处理，污泥干化装置21设置有一个，污泥干化装置21设置在装置主体1的内部，污泥干化装置21与装置主体1固定连接，在将污泥进行干化时，会使用到低温闭式循环污泥干化智能装置将污泥进行处理，污泥干化装置21能将污泥进行循环搅拌干化，在将污泥通过进料传送带3传送到污泥干化装置21时，通过变频电机2101将电机活动轴2102转动，带动污泥干化装置21内的螺旋搅拌叶2103，污泥干化装置21内的螺旋搅拌叶2103在将污泥进行循环搅拌，再通过透过透气层2105的风力对搅拌的污泥进行干化，在螺旋搅拌叶2103对污泥进行螺旋搅拌时，污泥会被螺旋搅拌叶2103螺旋向上搅拌，使污泥向上传输，湿度控制阀24能将污泥干化装置21内的污泥进行湿度检测，当污泥达到干化的湿度标准时，湿度控制阀24就会打开，螺旋搅拌叶2103就会向反方向转动，将污泥向下传输，将污泥通过湿度控制阀24传输到出料传送带18上，污泥干化装置21能将污泥进行循环干化，保证污泥干化的工作效率，提高了低温闭式循环污泥干化智能装置的实用性;
最后，通过污泥消毒装置26对污泥进行消毒处理，污泥消毒装置26的内部中间部位固定连接有紫外线消毒板2601，在通过低温闭式循环污泥干化智能装置将污泥进行处理时，污泥内含有较多的细菌和有害物质，低温闭式循环污泥干化智能装置会将污泥进行消毒处理，紫外线消毒板2601能将污泥进行消毒处理，紫外线消毒板2601发出的光线为消毒紫外线，在将电能联通到紫外线消毒板2601的内部电路时，就能使紫外线消毒板2601内的紫外线灯发出紫外线，装置采用电能驱动，不使用太阳能，在将污泥传输到出料传送带18上时，通过污泥消毒装置26将污泥进行消毒处理，且污泥消毒装置26上还设置有防尘膜2602，防尘膜2602底面为光滑面，在出料传送带18上的污泥经过污泥消毒装置26的消毒位置时，防尘膜2602能防止污泥产生的灰尘吸附在污泥消毒装置26上，有效的提高了低温闭式循环污泥干化智能装置的工作效率。
说明书
一种低温闭式循环污泥干化智能装置
技术领域
本发明属于污泥处理设备领域，具体为一种低温闭式循环污泥干化智能装置。
背景技术
随着城市建设的发展、生活水平的提高，城市生活污泥的生成量也越来越大，日久堆积十分影响城市环境及空气质量，污泥处理技术可以概括为下列几大类，其中第一大类，污泥处理采用堆肥处理技术，缺点是堆肥时间长、占地面积大、不易大规模推广，更为重要的是堆肥处理技术仅适合处理生活污水的污泥，不适合处理工业废水的污泥，因为工业废水的污泥主要由大量有害物质构成，这些有害物质的含量高，毒性大，对环境可能会造成极大的破坏作用，并且难以被自然界所降解，当然不可能做肥料使用，第二大类，以焚烧为核心的污泥处理方法，这是最彻底的、最有效的污泥处理方法，该方法能使有机物全部碳化，杀死病原体，可最大限度地减少污泥体积，但是其缺点在于处理设施投资大，能耗高，处理费用高，市场应用未能大规模推广，再有就是污泥的建材化技术、燃料化技术和厌氧消化(制沼气)技术还处于研究阶段。
现有的低温闭式循环污泥干化智能装置结构简单，功能较少，污泥处理效果较差，经过处理的污泥内还残留有较多的细菌，将处理不好的污泥放置在环境中会造成二次污染，而且现有的低温闭式循环污泥干化智能装置没有对污泥产生的气体进行净化，空气中还残留有污泥中的有害物质会排到环境中去，在人呼吸时会将有害物质吸入体内，影响人的身体健康，且不利于环境的治理，满足不了现代社会的需求。
发明内容
本发明的目的在于：为了解决(结构简单，功能较少，污泥处理效果较差)的问题，提供一种低温闭式循环污泥干化智能装置。
本发明采用的技术方案如下：一种低温闭式循环污泥干化智能装置，包括装置主体、装置固定架、进料传送带和污水净化装置，所述装置主体的底部固定连接有装置固定架，所述装置主体的右侧顶部内壁嵌入连接有出气口，所述装置主体的右侧底部内壁嵌入连接有出料口，所述出料口的内壁底部固定连接有出料传送带，所述装置主体的正面中间左侧部位固定连接有装置控制器，所述装置控制器的顶端右侧固定连接有装置开关，所述装置控制器的正面顶部嵌入连接有智能显示屏，所述装置控制器的正面底部镶嵌连接有控制按钮，所述装置主体的左侧顶部前面和后面固定连接有进料挡板，所述装置主体的左侧顶部中间位置固定连接有进料平料板，所述装置主体的左侧中间顶部贯穿连接有进料传送带，所述装置主体的左侧底部固定连接有污水净化装置，所述装置固定架的中间和顶部活动连接有固定垫片，所述固定垫片的中间位置固定连接有固定螺丝钉，所述装置固定架的顶部中间位置活动连接有活动轴;
所述装置主体的内部左端中间底部活动连接有风干扇叶，所述装置主体的内部左侧顶部固定连接有污泥干化装置，所述污泥干化装置的右侧固定连接有通风板，所述污泥干化装置的底端固定连接有湿度控制阀，所述湿度控制阀的底部右侧固定连接有出料平料板，所述装置主体的内部顶部右侧活动连接有气体处理装置，所述装置主体的内部中间底部固定连接有污泥消毒装置;
所述污水净化装置的顶端内壁嵌入连接有污水净化进口，所述污水净化装置的内部左侧和右侧活动连接有连接限位杆，所述连接限位杆的顶部固定连接有杂质过滤层，所述连接限位杆的底部固定连接有液体除臭层，所述污水净化装置的内部左端和右端固定连接有螺纹连接孔，所述污水净化装置的底端内壁嵌入连接有污水净化出口;
所述污泥干化装置的内部顶端固定连接有变频电机，所述变频电机的底端中间位置活动连接有电机活动轴，所述电机活动轴的底部固定连接有螺旋搅拌叶，所述污泥干化装置的左侧顶部内壁嵌入连接有干化进料口，所述污泥干化装置的底部和中间部位固定连接有透气层，所述污泥干化装置的底端内壁嵌入连接有干化出料口;
所述气体处理装置的顶端和底端固定连接有连接条，气体处理装置的右侧顶部和底部固定连接有磁力固定块，所述气体处理装置的内部左侧固定连接有空气过滤层，所述气体处理装置的内部中间位置固定连接有空气消毒层，所述气体处理装置的内部右侧固定连接有空气除臭层;
所述污泥消毒装置的内部底部固定连接有防尘膜。
其中，所述进料传送带的顶部和底部固定连接有滤水层。
其中，所述装置固定架的底端固定连接有防滑块。
其中，所述风干扇叶的顶部和底部固定连接有静电传导丝。
其中，所述污水净化装置的内部中间顶部活动连接有液体消毒层。
其中，所述污泥消毒装置的内部中间部位固定连接有紫外线消毒板。
其中，所述连接限位杆设置有两根，所述连接限位杆设置在污水净化装置的内部，所述连接限位杆与污水净化装置活动连接。
其中，所述污泥干化装置设置有一个，所述污泥干化装置设置在装置主体的内部，所述污泥干化装置与装置主体固定连接。
其中，所述气体处理装置设置有一个，所述气体处理装置设置在装置主体的内部，所述气体处理装置与装置主体活动连接。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
1、本发明中，连接限位杆能将污水净化装置内的污水处理构件进行固定，连接限位杆为固定杂质过滤层和液体消毒层与液体除臭层的固定装置，连接限位杆还可以限制杂质过滤层和液体消毒层与液体除臭层之间连接的位置，连接限位杆的底端设置有连接的装置，在将低温闭式循环污泥干化智能装置进行安装时，将连接限位杆对准污水净化装置内部底端的连接孔，再将连接限位杆按压下去，连接限位杆底端的卡块就卡在污水净化装置内的卡孔，再通过连接限位杆内的弹簧的弹力将连接限位杆的卡块撑开，使连接限位杆上的卡块卡在污水净化装置内的卡孔，在将低温闭式循环污泥干化智能装置拆除时，将连接限位杆顶端与连接线连接的连接块往上拉，通过连接的线与装置将弹簧收缩，进而使连接限位杆上的卡块收缩，连接限位杆就能从污水净化装置内拆除，能够便利的将污水净化装置内的构件进行更换与拆除，将污水净化装置内的构件进行清理，有效的保证了低温闭式循环污泥干化智能装置污泥净化的工作效率。
2、本发明中，污泥干化装置能将污泥进行循环搅拌干化，在将污泥通过进料传送带传送到污泥干化装置时，通过变频电机将电机活动轴转动，带动污泥干化装置内的螺旋搅拌叶，污泥干化装置内的螺旋搅拌叶在将污泥进行循环搅拌，再通过透过透气层的风力对搅拌的污泥进行干化，在螺旋搅拌叶对污泥进行螺旋搅拌时，污泥会被螺旋搅拌叶螺旋向上搅拌，使污泥向上传输，湿度控制阀能将污泥干化装置内的污泥进行湿度检测，当污泥达到干化的湿度标准时，湿度控制阀就会打开，螺旋搅拌叶就会向反方向转动，将污泥向下传输，将污泥通过湿度控制阀传输到出料传送带上，污泥干化装置能将污泥进行循环干化，保证污泥干化的工作效率，提高了低温闭式循环污泥干化智能装置的实用性。
3、本发明中，气体处理装置能将污泥所产生的气体进行净化，在将污泥进行干化时，风干扇叶会将污泥进行风干处理，风干扇叶产生的风力将污泥所产生的气体通过通风板传输到气体处理装置内，气体处理装置内的空气过滤层将气体进行过滤，将气体内的大颗粒杂质进行过滤，再通过气体处理装置内的空气消毒层对气体进行消毒处理，然后再通过气体处理装置内的空气除臭层将空气进行除臭工作，再将所处理的气体排到空气中，气体处理装置上设置有连接条，在将气体处理装置安装在装置主体内部时，将连接条与装置主体内部右侧顶部的连接槽进行连接，再通过磁力固定块与装置主体内部的磁块对气体处理装置进行固定，有效的提高了对污泥处理的环保性，且提高了气体处理装置安装与拆除的便利性，有效的提高了低温闭式循环污泥干化智能装置的实用性。
