申请日2019.01.04
公开(公告)日2019.03.22
IPC分类号B01D21/06; B01D21/18; C02F11/121
摘要
本发明公开了一种污泥浓缩刮泥机，包括水泥筒、第一电机、齿牙带、第一齿盘、支撑架、横梁、旋转柱、支撑柱、导杆、气缸、推杆、固定杆、刮刀、导槽、传动箱、固定轴承、排淤槽、旋转杆、搅拌杆、第二齿盘、第三齿盘和第二电机，该发明，通过在横梁的两端分分别设置有第一电机，通过两第一电机的配合作用，同时通过第一齿盘和齿牙带配合运动，避免因电机的输出最大功率后产生的扭力达不到所需的情况，使得刮泥机更好的作业;通过气缸作用对推杆作用，在导杆的配合下在导槽内移动，可以改变刮刀的角度，通过根据淤泥的不同状态能随机调节刮刀的角度，达到最好的刮泥状态，提高刮泥的效率。
权利要求书

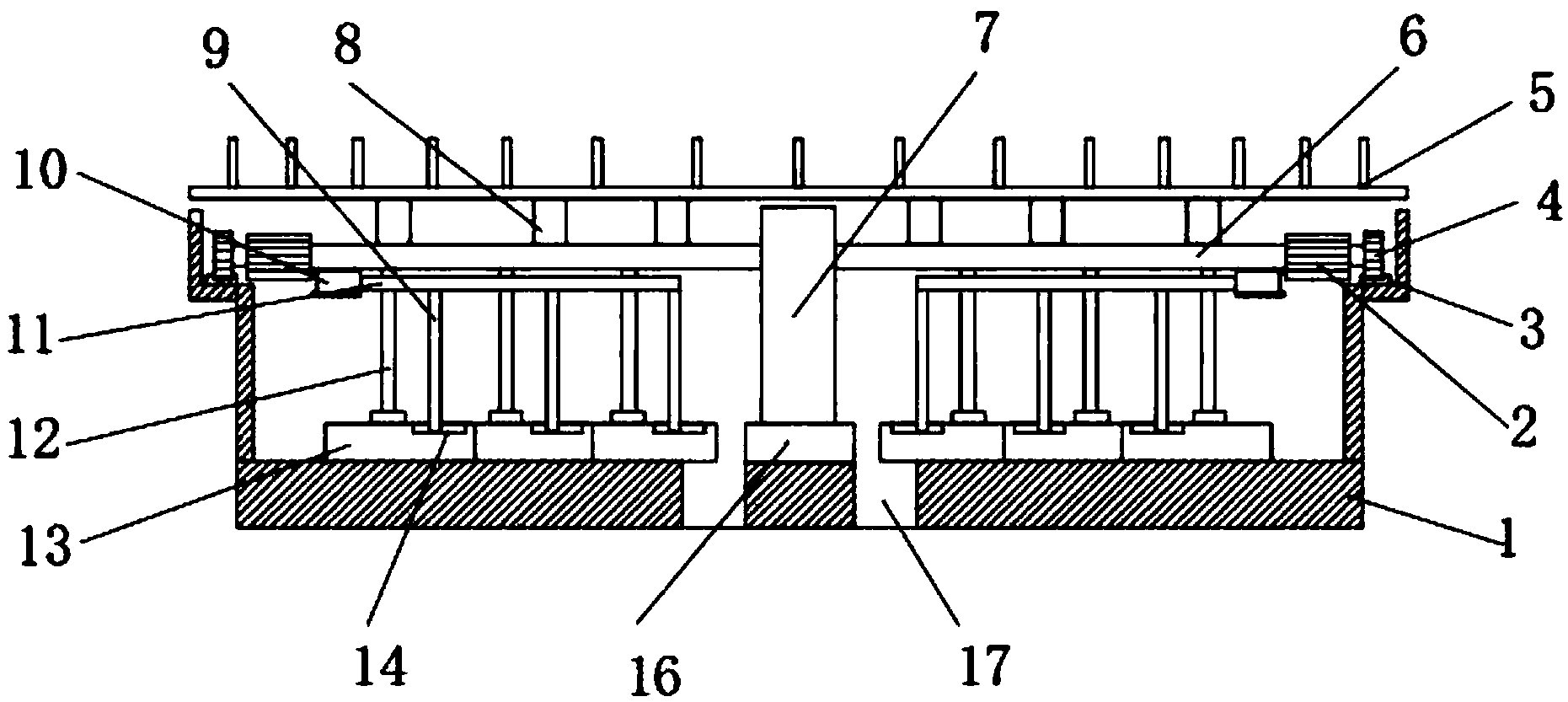

1.一种污泥浓缩刮泥机，包括水泥筒(1)、第一电机(2)、齿牙带(3)、第一齿盘(4)、支撑架(5)、横梁(6)、旋转柱(7)、支撑柱(8)、导杆(9)、气缸(10)、推杆(11)、固定杆(12)、刮刀(13)、导槽(14)、传动箱(15)、固定轴承(16)、排淤槽(17)、旋转杆(18)、搅拌杆(19)、第二齿盘(20)、第三齿盘(21)和第二电机(22)，其特征在于：所述固定轴承(16)通过水泥浇筑固定在水泥筒(1)的底侧中心位置，所述水泥筒(1)的底侧中心位置环绕固定轴承(16)开设有排淤槽(17)，所述横梁(6)的一端固定在旋转柱(7)的顶部侧表面，所述齿牙带(3)环绕铺设在水泥筒(1)的内壁顶侧，所述第一电机(2)的一端固定在横梁(6)的一端，所述第一齿盘(4)安装在第一电机(2)的输出端部，所述导杆(9)的顶端固定在横梁(6)的底侧，所述刮刀(13)通过旋转轴承配合安装在导杆(9)的底端，所述气缸(10)固定在横梁(6)的一端侧表面，所述推杆(11)的一端固定在气缸(10)的气动端部，所述导槽(14)开设在刮刀(13)的顶侧面内部，所述导杆(9)的顶端固定在推杆(11)的侧表面底侧，所述导杆(9)的底端插接在导槽(14)的内部，所述第二电机(22)和传动箱(15)竖直对应固定在旋转柱(7)的上下两端，所述旋转杆(18)的一端安装在第二电机(22)的输出端部，所述第二齿盘(20)安装在旋转杆(18)的另一端，且第二齿盘(20)位于传动箱(15)的内部，所述搅拌杆(19)的一端贯穿传动箱(15)的一侧侧壁，所述搅拌杆(19)的一端安装固定有第三齿盘(21)。
2.根据权利要求1所述的一种污泥浓缩刮泥机，其特征在于：所述旋转柱(7)的顶端侧表面对称设置有两横梁(6)，所述横梁(6)的底部设置有三片刮刀(13)。
3.根据权利要求1所述的一种污泥浓缩刮泥机，其特征在于：所述刮刀(13)的底侧面与水泥筒(1)的内壁底侧相切，所述搅拌杆(19)的最大外壁与水泥筒(1)的内壁底侧相切。
4.根据权利要求1所述的一种污泥浓缩刮泥机，其特征在于：所述第一齿盘(4)和齿牙带(3)为啮合结构，所述第二齿盘(20)和第三齿盘(21)为啮合结构。
5.根据权利要求1所述的一种污泥浓缩刮泥机，其特征在于：所述旋转柱(7)的底部四周均等设置有四个搅拌杆(19)，且与刮刀(13)同一水平设置。
说明书
一种污泥浓缩刮泥机
技术领域
本发明涉及环境设施设备技术领域，具体为一种污泥浓缩刮泥机。
背景技术
浓缩池刮泥机可广泛用于城市、化工、轻纺、冶金等行业的污水处理工程中，其结构合理、效率高、操作维修方便，是一种较理想的污水处理工程中的配套设备，现有的刮泥机在旋转刮泥时，一般在旋转装置中心设置有大功率电机旋转，由于污泥的积累程度不同，在电机的输出最大功率后产生的扭力达不到带动机器旋转动力，会导致电机过热导致损坏;现有的刮泥机没有污泥疏松装置，在污泥板结时不能疏松，导致刮板的阻力大，刮泥效率底;现有的刮泥机在刮泥时，刮刀的角度不能调节，不能随机的调节，刮泥的效率底。
发明内容
本发明的目的在于提供一种污泥浓缩刮泥机，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本发明提供如下技术方案：一种污泥浓缩刮泥机，包括水泥筒、第一电机、齿牙带、第一齿盘、支撑架、横梁、旋转柱、支撑柱、导杆、气缸、推杆、固定杆、刮刀、导槽、传动箱、固定轴承、排淤槽、旋转杆、搅拌杆、第二齿盘、第三齿盘和第二电机，所述固定轴承通过水泥浇筑固定在水泥筒的底侧中心位置，所述水泥筒的底侧中心位置环绕固定轴承开设有排淤槽，所述横梁的一端固定在旋转柱的顶部侧表面，所述齿牙带环绕铺设在水泥筒的内壁顶侧，所述第一电机的一端固定在横梁的一端，所述第一齿盘安装在第一电机的输出端部，所述导杆的顶端固定在横梁的底侧，所述刮刀通过旋转轴承配合安装在导杆的底端，所述气缸固定在横梁的一端侧表面，所述推杆的一端固定在气缸的气动端部，所述导槽开设在刮刀的顶侧面内部，所述导杆的顶端固定在推杆的侧表面底侧，所述导杆的底端插接在导槽的内部，所述第二电机和传动箱竖直对应固定在旋转柱的上下两端，所述旋转杆的一端安装在第二电机的输出端部，所述第二齿盘安装在旋转杆的另一端，且第二齿盘位于传动箱的内部，所述搅拌杆的一端贯穿传动箱的一侧侧壁，所述搅拌杆的一端安装固定有第三齿盘。
进一步的，所述旋转柱的顶端侧表面对称设置有两横梁，所述横梁的底部设置有三片刮刀。
进一步的，所述刮刀的底侧面与水泥筒的内壁底侧相切，所述搅拌杆的最大外壁与水泥筒的内壁底侧相切。
进一步的，所述第一齿盘和齿牙带为啮合结构，所述第二齿盘和第三齿盘为啮合结构。
进一步的，所述旋转柱的底部四周均等设置有四个搅拌杆，且与刮刀同一水平设置。
与现有技术相比，本发明所达到的有益效果是：该发明，通过在横梁的两端分分别设置有第一电机，通过两第一电机的配合作用，同时通过第一齿盘和齿牙带配合运动，避免因电机的输出最大功率后产生的扭力达不到所需的情况，使得刮泥机更好的作业;通过第二电机作用，在第二齿盘和第二齿盘配合，带动搅拌杆作业，将板结的污泥疏松，减少刮板的阻力大，提高刮泥效率;通过气缸作用对推杆作用，在导杆的配合下在导槽内移动，可以改变刮刀的角度，通过根据淤泥的不同状态能随机调节刮刀的角度，达到最好的刮泥状态，提高刮泥的效率。
