组合式清理除油污泥吸泥机

发布时间:2019-4-10 9:59:03

  申请日2019.01.08

  公开(公告)日2019.03.19

  IPC分类号B01D21/24; B01D21/18

  摘要

  本发明公开了一种组合式清理除油污泥吸泥机,包括处理池体、上活动架和下活动架,所述处理池体的中部设置有中心转筒,所述上活动架位于中心转筒的上端外侧,所述上活动架的侧面设置有刮板,且刮板的后端设置有排污槽,所述排污槽的侧下方设置有抽水泵,且抽水泵的下方连接有连接管,所述下活动架的下方设置有吸泥口,且吸泥口的侧面设置有出水口,所述吸泥口的上端连接有吸泥管。该组合式清理除油污泥吸泥机设置有刮板和排污槽,在装置的使用过程中,通过上层的刮板和排污槽配合抽水泵带动上层水流流动,便于对处理池体中表层的飘浮杂质和油污进行拦截和排出,同时在下方喷出水流,便于对底部淤泥进行同时处理,提高装置的实用性。

  权利要求书

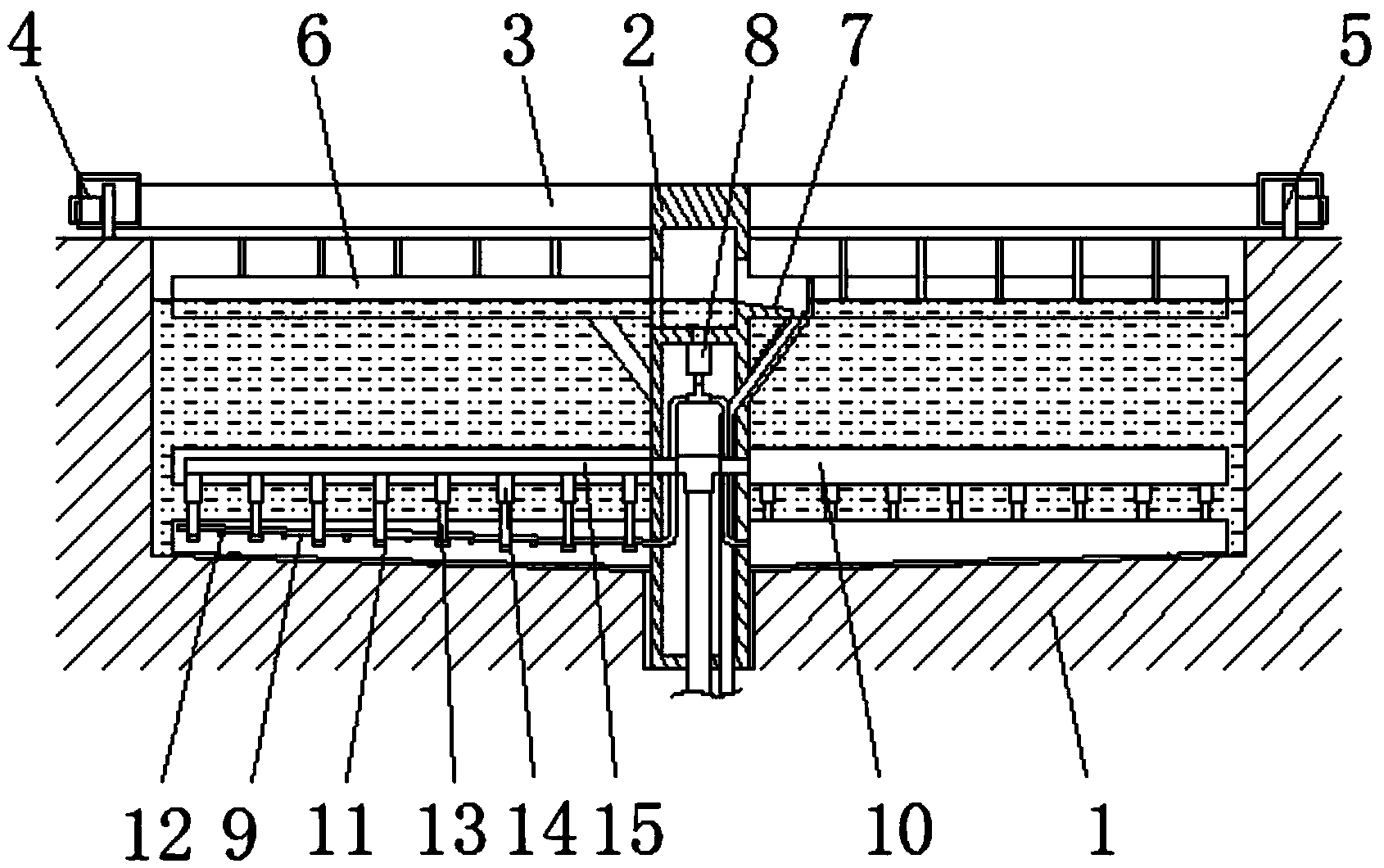

  1.一种组合式清理除油污泥吸泥机,包括处理池体(1)、上活动架(3)和下活动架(10),其特征在于:所述处理池体(1)的中部设置有中心转筒(2),所述上活动架(3)位于中心转筒(2)的上端外侧,且上活动架(3)的外端设置有驱动电机(4),并且驱动电机(4)的输出端设置有驱动轮(5),所述上活动架(3)的侧面设置有刮板(6),且刮板(6)的后端设置有排污槽(7),所述排污槽(7)的侧下方设置有抽水泵(8),且抽水泵(8)的下方连接有连接管(9),所述下活动架(10)位于中心转筒(2)的下端外侧,且下活动架(10)的下方设置有吸泥口(11),并且吸泥口(11)的侧面设置有出水口(12),所述吸泥口(11)的上端连接有吸泥管(13),且吸泥管(13)的上端安装有吸泥泵(14),并且吸泥泵(14)的后端连接有排泥管(15)。

  2.根据权利要求1所述的一种组合式清理除油污泥吸泥机,其特征在于:所述中心转筒(2)在处理池体(1)的中部构成可旋转结构,且中心转筒(2)、上活动架(3)和下活动架(10)之间为焊接一体化结构。

  3.根据权利要求1所述的一种组合式清理除油污泥吸泥机,其特征在于:所述刮板(6)和上活动架(3)之间为焊接一体化结构,且刮板(6)的中部高度和处理池体(1)内的液面高度平齐。

  4.根据权利要求1所述的一种组合式清理除油污泥吸泥机,其特征在于:所述排污槽(7)整体为倾斜结构,且排污槽(7)的左端最高点高度低于处理池体(1)内的液面高度。

  5.根据权利要求1所述的一种组合式清理除油污泥吸泥机,其特征在于:所述抽水泵(8)位于中心转筒(2)的内侧,且抽水泵(8)和出水口(12)之间通过连接管(9)相互连接,且出水口(12)均匀分布在下活动架(10)的侧下端。

  6.根据权利要求1所述的一种组合式清理除油污泥吸泥机,其特征在于:所述吸泥口(11)均匀分布在下活动架(10)的下端,且吸泥口(11)和排泥管(15)之间通过吸泥管(13)相互连接,并且吸泥管(13)的上端连接有吸泥泵(14)。

  说明书

  一种组合式清理除油污泥吸泥机

  技术领域

  本发明涉及吸泥机相关技术领域,具体为一种组合式清理除油污泥吸泥机。

  背景技术

  在污水处理的过程中,通常会在处理池中安装吸泥机对低层沉积的的淤泥进行处理,现有的吸泥机通常直接在装置底部设有多个细腻口和吸泥泵直接对沉积淤泥进行吸取,但在使用过程中,很多时候淤泥堆积较为粘稠,附着性较强,直接进行吸泥很难进行更彻底的清楚,吸泥效果较差,同时现有的吸泥机最多只是在装置上方设有栏板对部分杂质进行拦截,对表层的油污无法进行有效的处理,给装置的声音带来一定的影响,具有一定的局限性。

  针对上述问题,在原有吸泥机的基础上进行创新设计。

  发明内容

  本发明的目的在于提供一种组合式清理除油污泥吸泥机,以解决上述背景技术中提出吸泥机吸泥效果较差,不便于对表层油污进行清理的问题。

  为实现上述目的,本发明提供如下技术方案:一种组合式清理除油污泥吸泥机,包括处理池体、上活动架和下活动架,所述处理池体的中部设置有中心转筒,所述上活动架位于中心转筒的上端外侧,且上活动架的外端设置有驱动电机,并且驱动电机的输出端设置有驱动轮,所述上活动架的侧面设置有刮板,且刮板的后端设置有排污槽,所述排污槽的侧下方设置有抽水泵,且抽水泵的下方连接有连接管,所述下活动架位于中心转筒的下端外侧,且下活动架的下方设置有吸泥口,并且吸泥口的侧面设置有出水口,所述吸泥口的上端连接有吸泥管,且吸泥管的上端安装有吸泥泵,并且吸泥泵的后端连接有排泥管。

  优选的,所述中心转筒在处理池体的中部构成可旋转结构,且中心转筒、上活动架和下活动架之间为焊接一体化结构。

  优选的,所述刮板和上活动架之间为焊接一体化结构,且刮板的中部高度和处理池体内的液面高度平齐。

  优选的,所述排污槽整体为倾斜结构,且排污槽的左端最高点高度低于处理池体内的液面高度。

  优选的,所述抽水泵位于中心转筒的内侧,且抽水泵和出水口之间通过连接管相互连接,且出水口均匀分布在下活动架的侧下端。

  优选的,所述吸泥口均匀分布在下活动架的下端,且吸泥口和排泥管之间通过吸泥管相互连接,并且吸泥管的上端连接有吸泥泵。

  与现有技术相比,本发明的有益效果是:该组合式清理除油污泥吸泥机,

  1、设置有位于上活动架上的刮板和排污槽,在装置的使用过程中,通过上层的刮板和排污槽配合抽水泵带动上层水流流动,便于对处理池体中表层的飘浮杂质和油污进行拦截和排出,从而通过上活动架和下活动架的组合对表层油污和底部淤泥进行同时处理,提高装置的实用性;

  2、设置有抽水泵和出水口,在装置的使用过程中通过抽水泵带动上层水流的流动,可以便于表层油污和杂质的清理,同时通过连接管和出水口可以带动中层液体从吸泥口侧面喷出,对沉积淤泥进行一定的扰动,从而便于提高吸泥泵的吸泥效果,提高装置的处理效率。
