申请日2019.01.31
公开(公告)日2019.04.05
IPC分类号G01N21/31
摘要
本发明公开了一种油污泥洗涤液饱和度监测装置，包括封装设置的进样机构、监测机构、控制板。本发明装置集成了进样、监测和控制模块，在利用装置确定了洗涤液含油量方程式后，只要直接测出液样吸光度并计算即可获得被测洗涤液样品的含油量，与被测含油洗涤液中的洗涤液类型相同的新鲜洗涤液的饱和度进行比较，则可判定待测含油洗涤液是否达到饱和。本发明实现了油泥处理中的洗涤剂饱和度在线智能监控。此外，本发明装置使得油污泥洗涤液饱和度的监测操作更简便，且避免了操作人员直接接触化学试剂而对人体产生危害，也不会对环境造成污染。
权利要求书
1.一种油污泥洗涤液饱和度监测装置，其特征在于：包括底座、外壳、进样机构、监测机构、控制板和连接管道;
所述进样机构、监测机构、控制板设置于所述底座上，所述外壳将所述进样机构、监测机构、控制板封装;
所述外壳上还设有进液口和出液口，所述进液口和出液口以及所述进样机构、监测机构通过所述连接管道连接。
所述进样机构为微型隔膜泵，所述微型隔膜泵内装有压力开关和溢流阀，所述微型隔膜泵连接有控制旋钮，所述控制旋钮设于所述外壳上。
2.根据权利要求1所述的油污泥洗涤液饱和度监测装置，其特征在于：所述监测机构为微型吸光度监测仪器，所述微型吸光度监测仪器包括光源、单色器、吸收器、监测器和信号显示系统，所述光源、单色器、吸收器、监测器和信号显示系统依次电性连接;
所述监测器还与所述控制板电性连接。
3.根据权利要求2所述的油污泥洗涤液饱和度监测装置，其特征在于：由所述光源产生的光通过所述单色器进行单色处理后，经过待测洗涤液反射，进入所述吸收器，然后进入所述监测器，所述监测器将光信号传送到所述信号显示系统，所述信号显示系统将光信号显示;
所述监测器还将光信号传送到所述控制板。
4.根据权利要求3所述的油污泥洗涤液饱和度监测装置，其特征在于：所述控制板还与计算机主机、分析软件和网络模块连接;
所述控制板将光信号转换成数字信号后经所述网络模块传送到所述计算机主机，所述计算机主机内安装所述分析软件，所述分析软件接收到采集的数字信号后进行处理、计算，判定待测洗涤液是否达到饱和度。
5.根据权利要求1所述的油污泥洗涤液饱和度监测装置，其特征在于：所述控制板还与所述微型隔膜泵和控制旋钮电性连接，并控制装置的进样和出样。
6.根据权利要求1所述的油污泥洗涤液饱和度监测装置，其特征在于：所述进液口和出液口采用四氟材料制成。
说明书
一种油污泥洗涤液饱和度监测装置
技术领域
本发明属于油田落地污泥处理技术领域，尤其涉及一种洗涤液饱和度监测装置。
背景技术
油气田在生产运输及炼化过程中产生的油水与地面土壤掺杂而成的油泥、清罐底泥以及油田污水处理站产出的污泥统称为含油污泥。含油污泥具有极其复杂的组成成分，是一种水相、液相、固相共存的胶体体系，普遍情况下是由水包油、油包水以及固体悬浮物组成的悬浮液和乳状液共存体系，其中不仅有许多原油、石蜡、沥青质等油性成分，还包括采出、运输和生产流程中加入的大量化学添加剂，以及各种细菌、恶臭气体、重金属、无机盐类、苯系物、酚类等有毒有害物质，且其中的一些有毒有害成分有致癌、致畸、致突变作用，这对油气田生态环境和人群健康造成了严重威胁，同时也大大增加含油污泥的处理难度。因此，不同来源及产出条件的含油污泥物理性质差异很大，其中油水泥的比例组成也各有不同，针对其不同的组成和所具有的特点，采用适宜的方式将含油污泥进行无害化处理和资源化处置十分必要。在开采过程中使用大量的化学药剂，使得不同地区和来源的含油污泥需要不同的方法来处理，如处理不彻底还会带来二次污染。含油污泥中水分含量较高，致使其体积和产出量较大。如果未经处理排放或大量堆积将对生态环境造成严重污染，大面积占用土地资源，且运输要求和成本较高。由于含油污泥中含油率和含水率较高，且含有大量的可燃物质，故资源回收性价比较高。
发达国家从20世纪80年代就开展了对含油固废处理的研究，含油固废的处理通常需要使用洗涤液。洗涤剂发挥着至关重要的作用，主要表现在两方面:一是将油污从固体颗粒表面剥离下来;二是保证己经脱离下来的油污，能够很好的分散或悬浮在洗涤介质中，达到稳定的体系。
用于含油固废处理的起到洗涤作用的溶液或处理含油固废后回收的洗涤剂，如果没有达到油的饱和度，可以根据实际情况继续洗涤油污泥，如果达到了油的饱和浓度，只能用于回收提取新鲜洗涤剂后再用于洗涤油污泥。目前洗涤液含油饱和度测定，其常见技术有：
1)重量法：操作复杂，自动化程度低;其数据的正确度差，灵敏度低，适合测定矿物油含量在10mg/L以上的样品，不适大批量样品的测定。
2)浊度法：光学特异性差，灵敏度低，需要萃取，存在使用溶液萃取的种种问题。
3)气相色谱法：仪器结构复杂，很难实现现场监测和在线分析。样品的预处理和标样均很复杂，分析耗时长，仪器价格昂贵，不适合普及推广，只适合作为确证手段。
4)电阻法：灵敏度不够高，电极容易被污染，亲油膜在每次测量之后都需要作再生处理，至今尚未有成熟的仪器商品。
5)热解法：操作较繁琐，仪器结构很复杂。
6)TOC法：因为是微量进样，所以对样品均匀程度要求高，预处理较麻烦，包括标准油样需要超声波乳化器乳化，水样非有机碳需要预先测定含量。
检测油污泥洗涤液的饱和度主要是确定用过一次的洗涤液能否用于二次洗涤(含油的洗涤液再用来洗涤含油固废)，如果没有达到油的饱和度，可以根据实际情况继续洗涤油污泥，如果达到了油的饱和浓度，只能回收提取新鲜洗涤剂后再用于洗涤油污泥。以往监控饱和度的装置存在操作繁琐，且需要大量人工，自动化程度低等问题。因此，研究开发出一种新的高效的油污泥洗涤液饱和度监测装置是迫在眉睫的一项任务。
发明内容
本发明是鉴于现有技术存在的上述问题提出的，本发明提供一种解决油泥处理中洗涤液饱和度在线智能测定技术问题的监测装置。

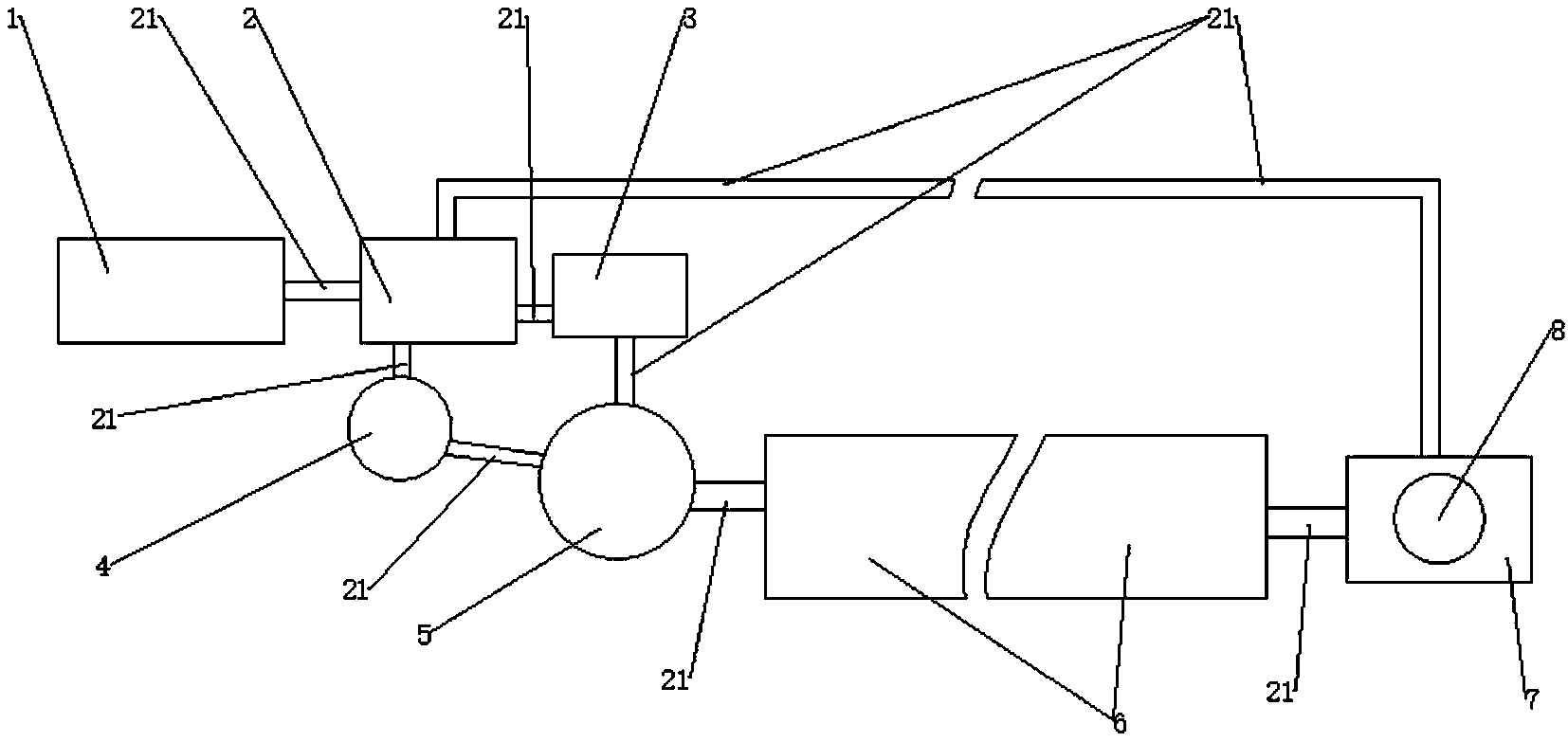

本发明是通过以下技术方案实现的：一种油污泥洗涤液饱和度监测装置，包括底座、外壳、进样机构、监测机构、控制板和连接管道;
所述进样机构、监测机构、控制板设置于所述底座上，所述外壳将所述进样机构、监测机构、控制板封装;
所述外壳上还设有进液口和出液口，所述进液口和出液口以及所述进样机构、监测机构通过所述连接管道连接;所述进样机构为微型隔膜泵，所述微型隔膜泵内装有压力开关和溢流阀，所述微型隔膜泵连接有控制旋钮，所述控制旋钮设于所述外壳上。
作为进一步改进，所述监测机构为微型吸光度监测仪器，所述微型吸光度监测仪器包括光源、单色器、吸收器、监测器和信号显示系统，所述光源、单色器、吸收器、监测器和信号显示系统依次电性连接;
所述监测器还与所述控制板电性连接。
作为进一步改进，由所述光源产生的光通过所述单色器进行单色处理后，经过待测洗涤液反射，进入所述吸收器，然后进入所述监测器，所述监测器将光信号传送到所述信号显示系统，所述信号显示系统将光信号显示;
所述监测器还将光信号传送到所述控制板。
作为进一步改进，所述控制板还与计算机主机、分析软件和网络模块连接;所述控制板将光信号转换成数字信号后经所述网络模块传送到所述计算机主机，所述计算机主机内安装所述分析软件，所述分析软件接收到采集的数字信号后进行处理、计算，判定待测洗涤液是否达到饱和度。
作为进一步改进，所述控制板还与所述微型隔膜泵和控制旋钮电性连接，并控制装置的进样和出样。
作为进一步改进，所述进液口和出液口采用四氟材料制成。
监测油污泥洗涤液的饱和度主要是确定用过一次的洗涤液能否用于二次洗涤(含油的洗涤液再用来洗涤含油固废)，如果没有达到油的饱和度，可以根据实际情况继续洗涤油污泥，如果达到了油的饱和浓度，只能回收提取新鲜洗涤剂后再用于洗涤油污泥。本发明提供油污泥洗涤液饱和度监测装置具有以下有益的技术效果：装置集成了进样、监测和控制模块，在利用装置确定了洗涤液含油量方程式后，只要直接测出液样吸光度并计算即可获得被测洗涤液液样的含油量，与被测含油洗涤液中的洗涤液类型相同的新鲜洗涤液的饱和度进行比较，则可判定待测含油洗涤液是否达到饱和。本发明实现了油泥处理中的洗涤剂饱和度在线智能监控。此外，本发明装置使得油污泥洗涤液饱和度的监测操作更简便，且避免了操作人员直接接触化学试剂而对人体产生危害，也不会对环境造成污染。
