申请日2019.01.22
公开(公告)日2019.03.29
IPC分类号B01D29/03; B01D29/64
摘要
本发明属于河道清理设备技术领域，尤其是涉及一种污水初步过滤装置，包括排水装置、过滤装置和喷洒装置;排水装置包括多根排污管，所有的排污管通过多个拦截三通串联在一起，最后一个拦截三通的末端连接有一根向下弯曲的弯管;喷洒装置包括一个集水箱，集水箱的右下角插接有一根排水管，排水管上连接一个水泵;过滤装置包括排泥装置、集水板和污泥池;排泥装置包括一个过滤箱，过滤箱位于排污管的正下方，过滤箱的正下方悬吊安装有一块集水板，污泥池位于集水板左下方，集水箱位于集水板的右下方，本发明可以解决目前传统的泥水分离过程中终端过滤过程比较慢，过滤效果较差，终端过滤负担较重的问题。
权利要求书

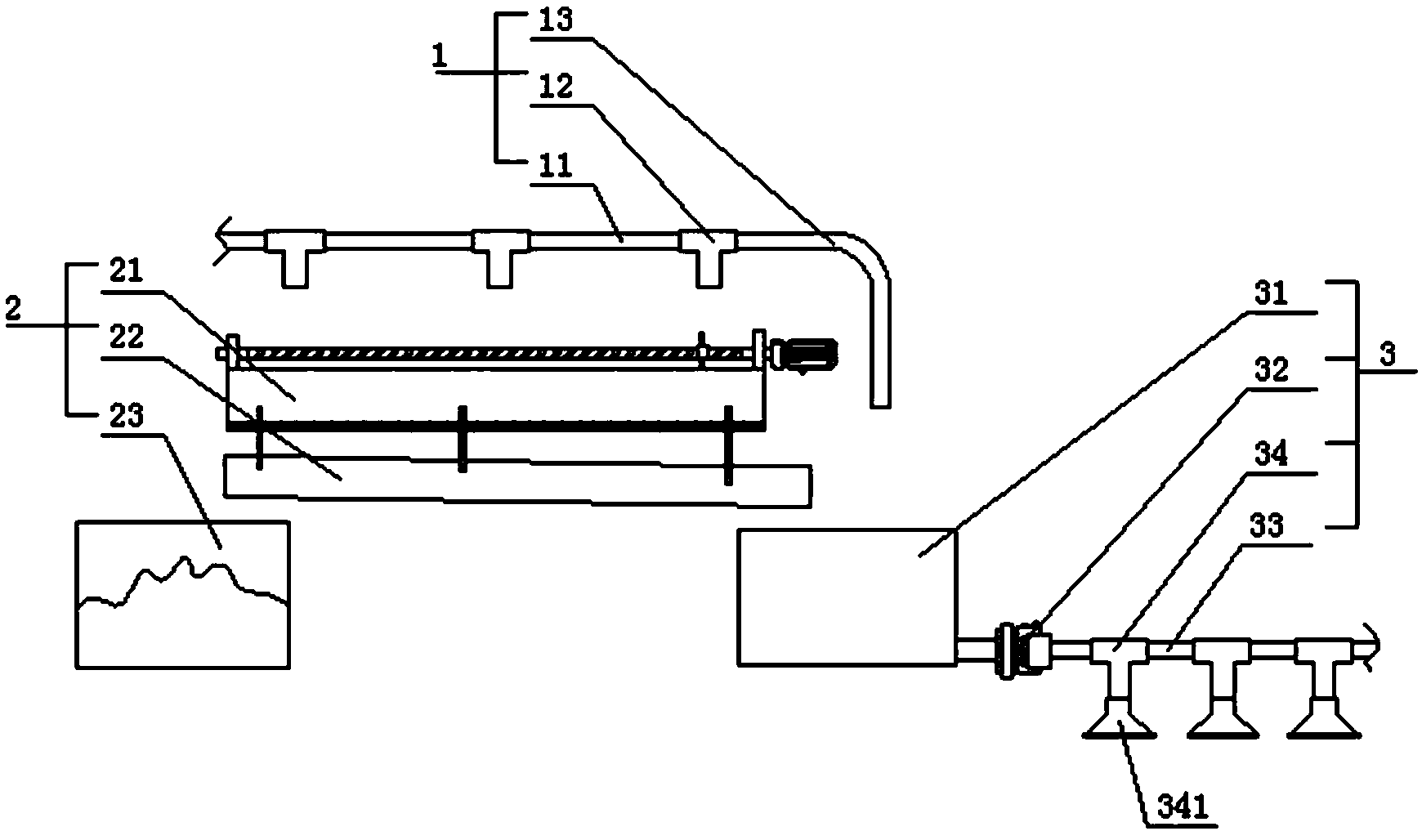

1.一种污水初步过滤装置，其特征在于：包括排水装置(1)、过滤装置(2)和喷洒装置(3);
排水装置(1)包括多根排污管(11)，所有的排污管(11)通过多个拦截三通(12)串联在一起，最后一个拦截三通(12)的末端连接有一根向下弯曲的弯管(13);
喷洒装置(3)包括一个集水箱(31)，集水箱(31)的右下角插接有一根排水管(33)，排水管(33)上连接一个水泵(32);
过滤装置(2)包括排泥装置(21)、集水板(22)和污泥池(23);排泥装置(21)包括一个过滤箱(211)，过滤箱(211)为一个上端开口的箱体，过滤箱(211)的底面为一个过滤网(2111)，过滤箱(211)的左右两侧分别为左挡板(2113)和右挡板(2112);过滤箱(211)位于排污管(11)的正下方，过滤箱(211)的正下方悬吊安装有一块集水板(22)，集水板(22)为一块向上弯曲的弧形板，污泥池(23)位于集水板(22)左下方，集水箱(31)位于集水板(22)的右下方，且集水板(22)向集水箱(31)方向倾斜。
2.根据权利要求1所述的污水初步过滤装置，其特征在于：排泥装置(21)中还包括丝杆(212)、螺母(213)、刮板(214)和电机(215);
丝杆(212)的左右两端分别可转动连接在左挡板(2113)和右挡板(2112)上，丝杆(212)上套有一个螺母(213)，同时，螺母(213)贯穿固接在刮板(214)中，刮板(214)位于过滤箱(211)内，且刮板(214)的底边和过滤网(2111)接触;左挡板(2113)上设有一个拱形的开口。
3.根据权利要求2所述的污水初步过滤装置，其特征在于：丝杆(212)的左右两端分别通过轴承安装在左挡板(2113)和右挡板(2112)上。
4.根据权利要求3所述的污水初步过滤装置，其特征在于：排水管(33)上串联连接有多个喷洒三通(34)。
5.根据权利要求4所述的污水初步过滤装置，其特征在于：每个喷洒三通(34)的下端安装有一个喷嘴(341)。
6.根据权利要求1-5任一项所述的污水初步过滤装置，其特征在于：拦截三通(12)内设有一块拦截板(121)，拦截板(121)为一块向上倾斜安装的板件，且拦截板(121)的下端固接在拦截三通(12)的竖直管段的右侧内壁。
7.根据权利要求6所述的污水初步过滤装置，其特征在于：排污管(11)和拦截三通(12)之间通过螺纹连接。
说明书
污水初步过滤装置
技术领域
本发明属于河道清理设备技术领域，尤其是涉及一种污水初步过滤装置。
背景技术
目前,在河道清理施工中，将河道底部的淤泥抽吸上来之后，排放管中的污物为泥水混合物，在对这部分泥水混合物进行处理时，需要将泥水分离开来，便于后期处理，排放末端采用泥水过滤装置进行泥水分离，在进入泥水过滤装置前，因泥水混合物中的含泥量较大，终端过滤过程比较慢，过滤效果较差，因此如何将泥水预处理，以减轻终端过滤负担是亟待解决的问题。
发明内容
有鉴于此，本发明旨在提出一种污水初步过滤装置，以解决目前传统的泥水分离过程中终端过滤过程比较慢，过滤效果较差，终端过滤负担较重的问题。
为达到上述目的，本发明的技术方案是这样实现的：
一种污水初步过滤装置，包括排水装置、过滤装置和喷洒装置;排水装置包括多根排污管，所有的排污管通过多个拦截三通串联在一起，最后一个拦截三通的末端连接有一根向下弯曲的弯管;喷洒装置包括一个集水箱，集水箱的右下角插接有一根排水管，排水管上连接一个水泵;
过滤装置包括排泥装置、集水板和污泥池;排泥装置包括一个过滤箱，过滤箱为一个上端开口的箱体，过滤箱的底面为一个过滤网，过滤箱的左右两侧分别为左挡板和右挡板;过滤箱位于排污管的正下方，过滤箱的正下方悬吊安装有一块集水板，集水板为一块向上弯曲的弧形板，污泥池位于集水板左下方，集水箱位于集水板的右下方，且集水板向集水箱方向倾斜。
进一步地，排泥装置中还包括丝杆、螺母、刮板和电机;丝杆的左右两端分别可转动连接在左挡板和右挡板上，丝杆上套有一个螺母，同时，螺母贯穿固接在刮板中，刮板位于过滤箱内，且刮板的底边和过滤网接触;左挡板上设有一个拱形的开口。
进一步地，丝杆的左右两端分别通过轴承安装在左挡板和右挡板上。
进一步地，排水管上串联连接有多个喷洒三通。
进一步地，每个喷洒三通的下端安装有一个喷嘴。
进一步地，拦截三通内设有一块拦截板，拦截板为一块向上倾斜安装的板件，且拦截板的下端固接在拦截三通的竖直管段的右侧内壁。
进一步地，排污管和拦截三通之间通过螺纹连接。
相对于现有技术，本发明具有以下优势：
本发明设置有排泥装置，在污水进入排放末端的过滤装置前，可对污水进行初期过滤，可以提高过滤效率，减轻终端的过滤负担，以解决目前传统的泥水分离过程中终端过滤过程比较慢，过滤效果较差，终端过滤负担较重的问题。
