申请日2018.01.18
公开(公告)日2018.11.16
IPC分类号C02F1/28; C02F1/00; C02F1/50; C02F9/04
摘要
本实用新型公开了一种使用纳米材料滤芯的油田污水过滤装置，包括圆筒式罐体、入水分流器、滤料和滤芯支座，罐体上封头中部设有入水口，在滤芯支座上部罐体周侧设有排污口和人孔，滤出的杂质经反冲洗由排污口排出，在下封头底中心设有罐底排污口，在下封头的周侧设有出水口。用表面涂覆纳米二氧化钛粉末的硅胶做滤料，吸附污水中悬浮物的能力是常规滤芯的10倍以上，且具有较强的杀菌能力。由于纳米材料本身具有自洁净功能，且没有滋生细菌，油污和悬浮杂质很容易脱附，反冲洗时很容易冲洗干净。
权利要求书

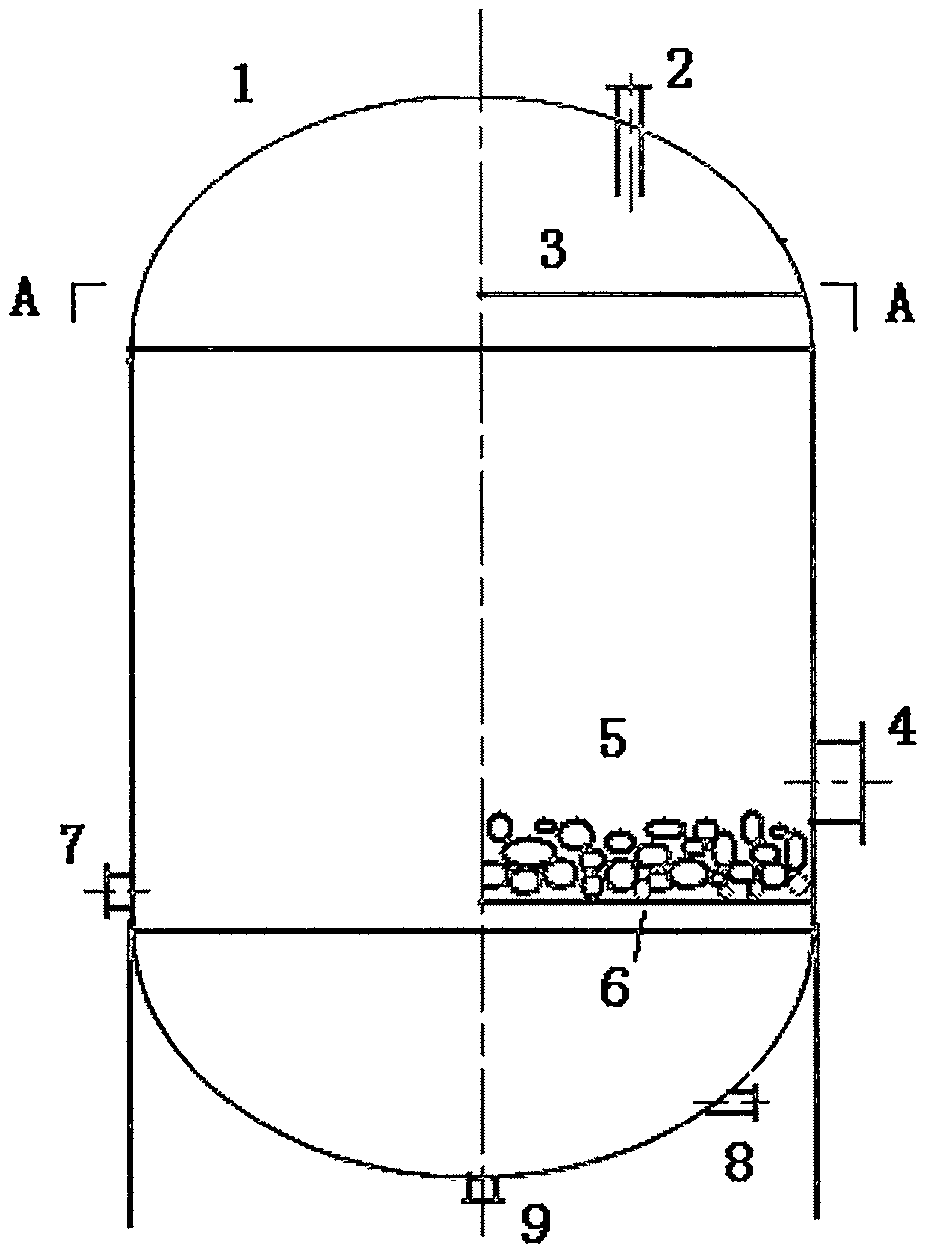

1.一种使用纳米材料滤芯的油田污水过滤装置，包括罐体(1)、入水分流器(3)、滤料(5)、滤芯支座(6)，其特征在于罐体(1)上封头中部设有入水口(2)，在入水口(2)下方设有入水分流器(3)，在罐体(1)下封头上部设有与罐体装配一体或焊接一体的圆盘形滤芯支座(6)，表面涂覆纳米二氧化钛粉末的硅胶充当纳米材料滤料(5)铺在滤芯支座(6)上，在滤芯支座(6)上部罐体周侧设有排污口(7)和人孔(4)，在下封头底中心设有罐底排污口(9)，在下封头的周侧设有出水口(8)。
2.根据权利要求1所述的使用纳米材料滤芯的油田污水过滤装置，其特征是：所述的纳米材料滤料中纳米二氧化钛粉末粒径在20-50nm之间，硅胶载体为无规则形状、粒度直径在3cm-10cm不等的C型硅胶或有机硅胶。
3.根据权利要求1或2所述的使用纳米材料滤芯的油田污水过滤装置，其特征是：所述的入水分流器(3)为表面分布直径1cm孔眼的圆盘形挡板。
4.根据权利要求1或2所述的使用纳米材料滤芯的油田污水过滤装置，其特征是：所述的滤料(5)厚度应不小于10cm。
5.根据权利要求1或2所述的使用纳米材料滤芯的油田污水过滤装置，其特征是：所述的滤芯支座(6)为表面分布直径1.5-2cm孔眼的聚四氟乙烯或不锈钢材料。
说明书
一种使用纳米材料滤芯的油田污水过滤装置
技术领域
本实用新型涉及一种油田污水过滤装置，属采油工程注水装置技术领域。
背景技术
油田污水过滤装置是保证注水水质达到相关标准要求的重要一环，目前中原、胜利等各大油田污水站注水系统中过滤装置的滤料一般以鹅卵石、石英砂为主，也有的尝试用短纤维滤清材料、核桃壳等滤料，以上技术均存在滤料清洗困难、使用一段时间后滤料对水质反污染等问题。ZL200710143977.9公开了一种金属烧结微孔管过滤技术，但反冲洗时微孔管易折断，在中原油田试验应用后效果较差，ZL200410035541.4公开的带电斥油滤芯过滤技术，ZL01202850.9公开的果壳和易溶碱性金属颗粒混合而成的混合滤料技术以及石油化工2007.1(53)发表的核桃壳过滤器同样存在滤料污染且难以清洗的问题。
发明内容
本实用新型的目的是为了解决滤料污染后难以清洗、易滋生细菌、滤料更换麻烦等问题，进而提供一种使用纳米材料滤芯的油田污水过滤装置。
本实用新型的目的是这样实现的：
本实用新型由圆筒式罐体、入水口、入水分流器、出水口、排污口、人孔、纳米材料滤芯、滤芯支座及罐底排污口组成，其特征在于罐体上封头中部设有入水口，在入水口下方设有入水分流器，在罐体下封头上部设有与罐体装配一体或焊接一体的圆盘形滤芯支座，将制作好的纳米材料滤芯铺在滤芯支座上，在滤芯支座上部罐体周侧设有排污口和人孔，在下封头底中心设有罐底排污口，在下封头的周侧设有出水口，污水从入口进入罐体，经入水分流器分布，再经纳米材料滤芯过滤后从出水口排出，过滤的杂质定期经反冲洗排出。其中纳米材料滤芯为表面涂覆纳米二氧化钛粉末的硅胶，纳米二氧化钛粉末粒径在20-50nm之间，硅胶载体为无规则形状、粒度直径在3cm-10cm不等的C型硅胶或有机硅胶。
本实用新型的有益效果是：硅胶载体和纳米材料均具有较大的比表面积和吸附性，该纳米材料滤芯吸附污水中悬浮物的能力是常规滤芯的10倍以上，且具有较强的杀菌能力。由于纳米材料本身具有自洁净功能，且没有滋生细菌，油污和悬浮杂质很容易脱附，反冲洗时很容易冲洗干净。
