申请日2018.01.18
公开(公告)日2018.11.16
IPC分类号B01D29/35; B01D35/00
摘要
本实用新型公开了一种移动式污水处理生物净化装备，其结构包括输送管、抽水泵、污水入口、可移动轮胎、支架、底座、排水口、支撑杆、推杆、过滤装置，输送管嵌入安装于过滤装置上，抽水泵嵌入安装于底座上，过滤装置包括有隔板、蓄水箱、排气口、桶体、吊母、进水口、支架连接片、过滤网，隔板嵌入安装于桶体内，本实用新型一种移动式污水处理生物净化装备，抽水泵将污水通过输送管输送到过滤装置上的蓄水箱，污水进入过滤网处进行净化，而支架连接片与支架相焊接使得桶体位置得到提高，方便过滤与净化后的水排出，且桶体内设有隔板，将污水与过滤后的水隔离，过滤方式简单，速度快，装置方便使用。
权利要求书

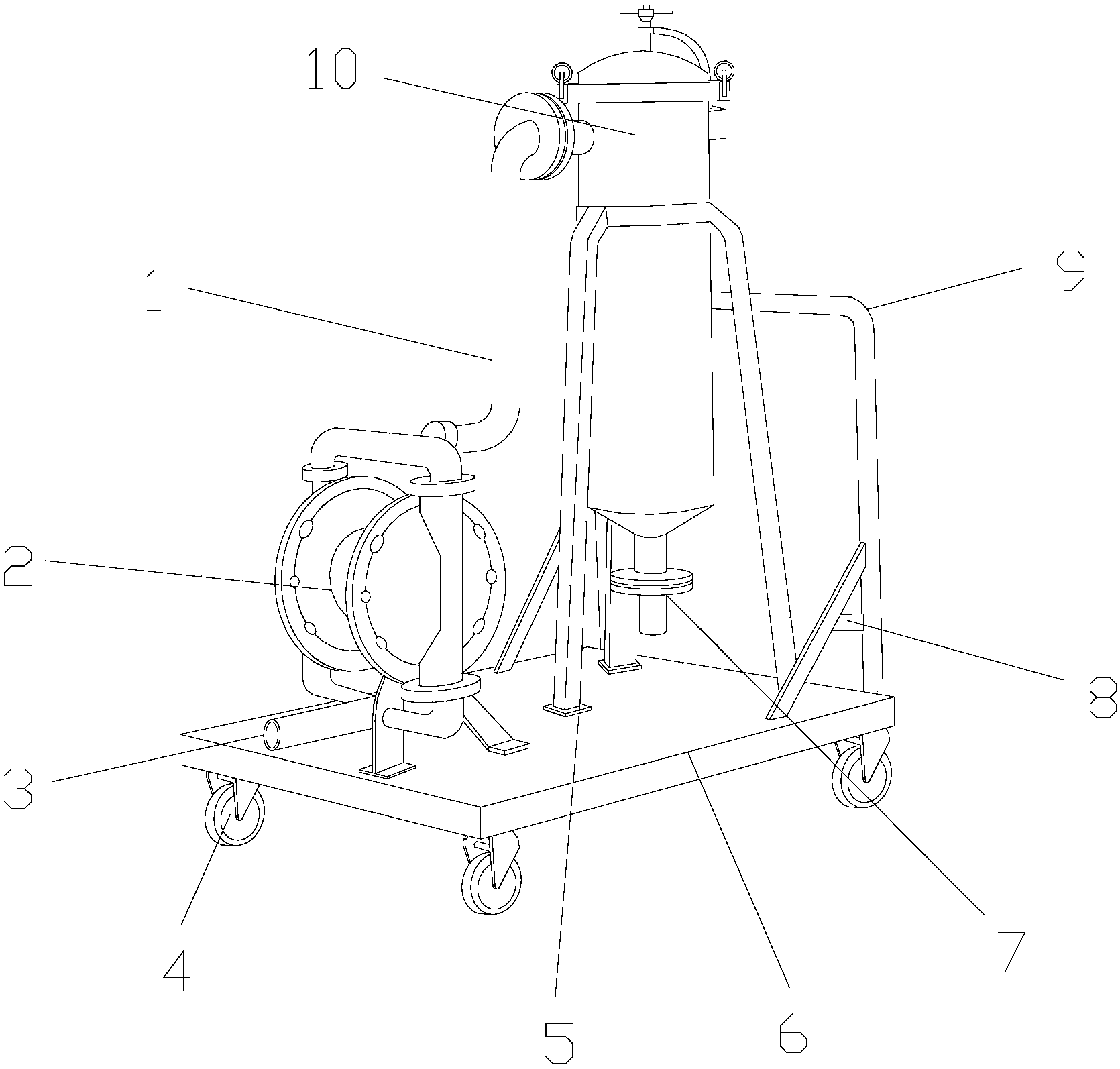

1.一种移动式污水处理生物净化装备，其特征在于：其结构包括输送管(1)、抽水泵(2)、污水入口(3)、可移动轮胎(4)、支架(5)、底座(6)、排水口(7)、支撑杆(8)、推杆(9)、过滤装置(10)，所述输送管(1)嵌入安装于过滤装置(10)上，所述抽水泵(2)嵌入安装于底座(6)上，所述污水入口(3)与抽水泵(2)为一体化结构，所述支架(5)与底座(6)相焊接，所述支架(5)嵌入安装于过滤装置(10)上，所述排水口(7)与过滤装置(10)为一体化结构，所述支撑杆(8)与推杆(9)相焊接，所述推杆(9)嵌入安装于底座(6)上方，所述过滤装置包括有隔板(1001)、蓄水箱(1002)、排气口(1003)、桶体(1004)、吊母(1005)、进水口(1006)、支架连接片(1007)、过滤网(1008)，所述隔板(1001)嵌入安装于桶体(1004)内，所述蓄水箱(1002)与桶体(1004)为一体化结构，所述排气口(1003)嵌入安装于桶体(1004)上，所述桶体(1004)上设有过滤网(1008)，所述吊母(1005)与桶体(1004)相焊接，所述进水口(1006)嵌入安装于桶体(1004)上，所述支架连接片(1007)与桶体(1004)相焊接，所述过滤网(1008)外环与隔板(1001)相贴合且处于同一轴心。
2.根据权利要求1所述的一种移动式污水处理生物净化装备，其特征在于：所述底座(6)上方设有过滤装置(10)、输送管(1)。
3.根据权利要求1所述的一种移动式污水处理生物净化装备，其特征在于：所述可移动轮胎(4)与底座(6)相焊接。
4.根据权利要求1所述的一种移动式污水处理生物净化装备，其特征在于：所述支架(5)嵌入安装于支架连接片(1007)上。
5.根据权利要求1所述的一种移动式污水处理生物净化装备，其特征在于：所述过滤网(1008)是高为50cm、直径为15cm的圆柱体。
说明书
一种移动式污水处理生物净化装备
技术领域
本实用新型是一种移动式污水处理生物净化装备，属于污水处理技术领域。
背景技术
随着环境治理工程的需要，市面上出现各种各样的污水处理装备，但这些装备多为固定的，在许多污水治理工程方面，经常需要移动，还没有适合工程需要的移动污水处理装备，尤其是治理土壤农田污水，能快速处理污水的移动装备。
现有技术公开了申请号为：201420249461.8的一种移动式污水处理生物净化装备，它是由：污水调节罐，污水处理罐，污水生物净化罐，联体台架组成，但是该现有技术过滤方式复杂，耗时长，在需求使用时不易及时获得处理后的水。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种移动式污水处理生物净化装备，以解决现有过滤方式复杂，耗时长，在需求使用时不易及时获得处理后的水的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种移动式污水处理生物净化装备，其结构包括输送管、抽水泵、污水入口、可移动轮胎、支架、底座、排水口、支撑杆、推杆、过滤装置，所述输送管嵌入安装于过滤装置上，所述抽水泵嵌入安装于底座上，所述污水入口与抽水泵为一体化结构，所述支架与底座相焊接，所述支架嵌入安装于过滤装置上，所述排水口与过滤装置为一体化结构，所述支撑杆与推杆相焊接，所述推杆嵌入安装于底座上方，所述过滤装置包括有隔板、蓄水箱、排气口、桶体、吊母、进水口、支架连接片、过滤网，所述隔板嵌入安装于桶体内，所述蓄水箱与桶体为一体化结构，所述排气口嵌入安装于桶体上，所述桶体上设有过滤网，所述吊母与桶体相焊接，所述进水口嵌入安装于桶体上，所述支架连接片与桶体相焊接，所述过滤网外环与隔板相贴合且处于同一轴心。
进一步地，所述底座上方设有过滤装置、输送管。
进一步地，所述可移动轮胎与底座相焊接。
进一步地，所述支架嵌入安装于支架连接片上。
进一步地，所述过滤网是高为50cm、直径为15cm的圆柱体。
进一步地，所述支架由普碳钢制成，成本低且使用寿命长。
进一步地，所述桶体由不锈钢制成，具有耐空气、蒸汽、水等弱腐蚀介质的特性。
有益效果
本实用新型一种移动式污水处理生物净化装备，抽水泵将污水通过输送管输送到过滤装置上的蓄水箱，污水进入过滤网处进行净化，而支架连接片与支架相焊接使得桶体位置得到提高，方便过滤与净化后的水排出，且桶体内设有隔板，将污水与过滤后的水隔离，过滤方式简单，速度快，装置方便使用。
