申请日2017.12.15
公开(公告)日2018.06.01
IPC分类号E03F5/14; E03F5/18; E03F7/00; C02F9/08
摘要
本发明公开了一种污水处理厂的拦污栅栏，包括隔板、打捞装置、固定座、液压杆、液压泵、挡板、隔网、凹槽、紫外线灯、电机箱、转轴、刀辊、接线柱、灯座、灯管和固定杆。本发明的有益效果是：通过在固定板上方设置打捞装置，并通过液压泵伸缩调节打捞装置的高度，从而可以利用打捞装置打捞污并收集污水处理池的固体垃圾，有效的防止固体垃圾卡塞过滤隔网，保证了污水能够顺利流淌。通过在挡板的凹槽内设置紫外线灯，从而可以利用紫外线灯杀死污水中细菌病毒等，防止污水中细菌病毒滋生提高污水处理的成本，有效的实现了污水的预处理工作。装置具有能够打捞固体垃圾，有效杀死病菌的特点。
权利要求书

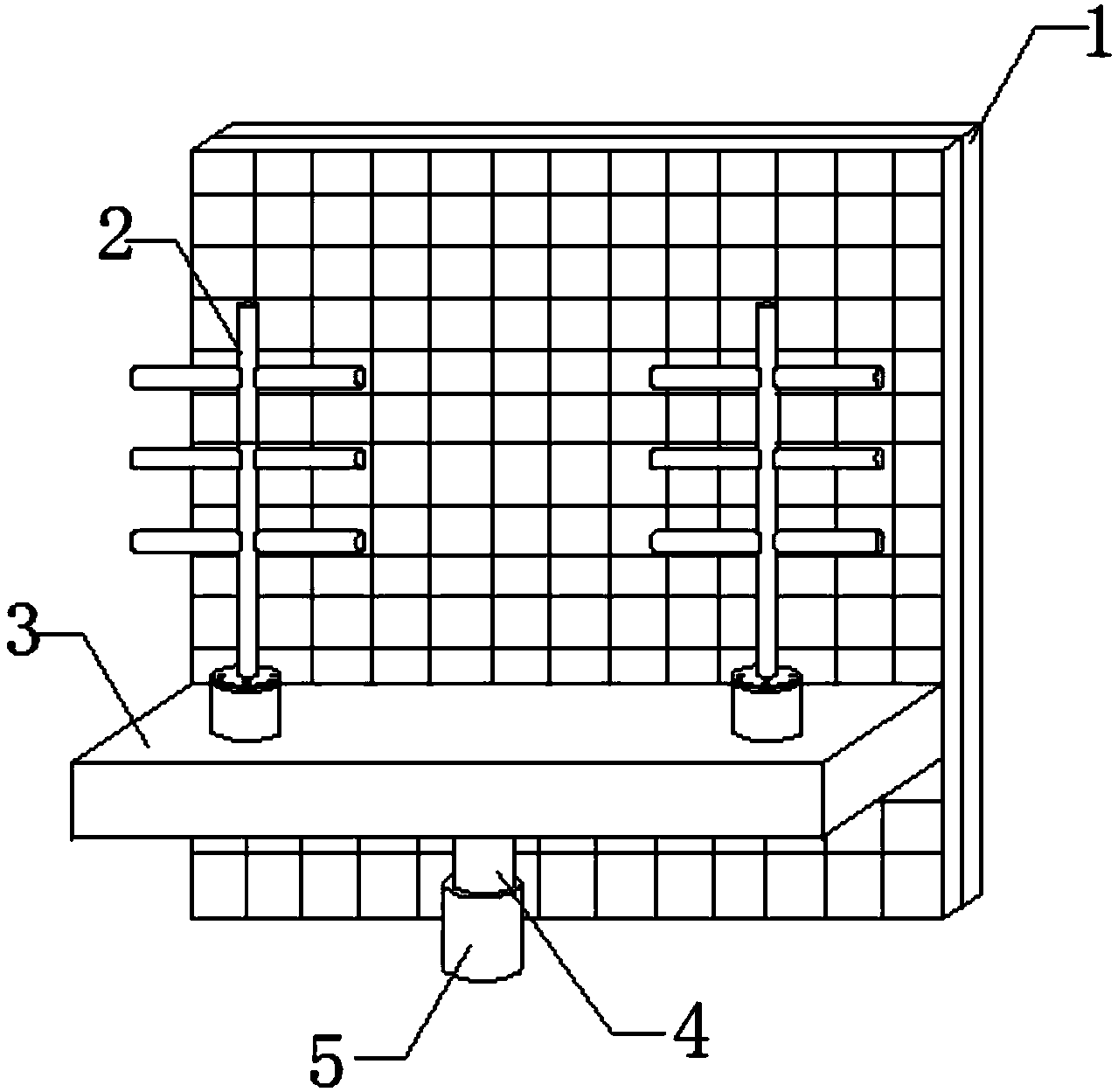

1.一种污水处理厂的拦污栅栏，包括隔板(1)和打捞装置(2)，其特征在于：所述打捞装置(2)的底部设有固定座(3)，所述固定座(3)的底部焊接液压杆(4)，所述液压杆(4)的下方设有液压泵(5)，所述隔板(1)一侧设有隔网(7)，所述隔网(7)一侧焊接挡板(6)，所述挡板(6)的侧壁上贯穿设置若干凹槽(8)，所述凹槽(8)内部设有紫外线灯(9)，所述打捞装置(2)底部设有电机箱(10)，所述电机箱(10)上方设有转轴(11)，所述转轴(11)两侧焊接若干刀辊(12)，所述紫外线灯(9)一端设有接线柱(13)，所述接线柱(13)一侧卡合灯座(14)，所述灯座(14)一侧卡合灯管(15)，所述灯管(15)一端焊接固定杆(16)。
2.根据权利要求1所述的一种污水处理厂的拦污栅栏，其特征在于：所述固定座(3)通过液压泵(5)与隔板(1)呈活动连接，且所述固定座(3)呈长方形结构。
3.根据权利要求1所述的一种污水处理厂的拦污栅栏，其特征在于：所述刀辊(12)焊接在电机箱(10)的上方，且所述刀辊(12)通过转轴(11)与电机箱(10)呈转动连接。
4.根据权利要求1所述的一种污水处理厂的拦污栅栏，其特征在于：所述电机箱(10)与其内部设置的电机、紫外线灯(9)均呈电性连接。
5.根据权利要求1所述的一种污水处理厂的拦污栅栏，其特征在于：所述固定座(3)设置在隔网(7)一侧，且所述固定座(3)与隔网(7)呈垂直设置。
6.根据权利要求1所述的一种污水 处理厂的拦污栅栏，其特征在于：所述紫外线灯(9)呈螺旋结构，且所述紫外线灯(9)与凹槽(8)相匹配。
说明书
一种污水处理厂的拦污栅栏
技术领域
本发明涉及一种拦污栅栏，具体为一种污水处理厂的拦污栅栏，属于污水处理设备应用技术领域。
背景技术
栅栏在我们的生产和生活中应用十分广泛，有花园栅栏，公路栅栏，市政栅栏等等。目前，在很多城市流行私家别墅和庭院栅栏，多以木制板材为主。由栅栏板、横带板、栅栏柱三部分组成。拦污栅栏主要是用在污水处理池中一种拦截污物的栅栏，具有较高的耐腐蚀性。
但是现有的拦污栅栏在使用时仍然存在一定缺陷，现有的拦污栅栏虽然能够将污物拦截，但是污水池中会存在一些如塑料袋、破布一样的垃圾，若果这些垃圾直接经过栅栏就会堵塞在栅栏孔内，长期积累就会影响栅栏的通水性，而且现有的拦污栅栏并不能实现污水净化的预处理。
发明内容
本发明的目的就在于为了解决上述问题而提供一种污水处理厂的拦污栅栏。
本发明通过以下技术方案来实现上述目的，一种污水处理厂的拦污栅栏，包括隔板和打捞装置，所述打捞装置的底部设有固定座，所述固定座的底部焊接液压杆，所述液压杆的下方设有液压泵，所述隔板一侧设有隔网，所述隔网一侧焊接挡板，所述挡板的侧壁上贯穿设置若干凹槽，所述凹槽内部设有紫外线灯，所述打捞装置底部设有电机箱，所述电机箱上方设有转轴，所述转轴两侧焊接若干刀辊，所述紫外线灯一端设有接线柱，所述接线柱一侧卡合灯座，所述灯座一侧卡合灯管，所述灯管一端焊接固定杆。
优选的，为了使固定座能够通过液压泵伸缩调整固定座在水中的高度，方便固定在固定座上的打捞装置打捞不同高度的固体垃圾，所述固定座通过液压泵与隔板呈活动连接，且所述固定座呈长方形结构。
优选的，为了使刀辊能够在电机箱的带动下飞速旋转来打捞水中的固体垃圾，防止固体垃圾堵塞隔板，所述刀辊焊接在电机箱的上方，且所述刀辊通过转轴与电机箱呈转动连接。
优选的，为了使电机和紫外线灯都能有充足电能保证各部件的正常工作，所述电机箱与其内部设置的电机、紫外线灯均呈电性连接。
优选的，为了使固定座固定的更加牢固，保证固定座的稳定性，所述固定座设置在隔网一侧，且所述固定座与隔网呈垂直设置。
优选的，为了使紫外线灯能够与污水充分接触，提高杀菌灭毒的质量，所述紫外线灯呈螺旋结构，且所述紫外线灯与凹槽相匹配。
本发明的有益效果是：通过在固定板上方设置打捞装置，并通过液压泵伸缩调节打捞装置的高度，从而可以利用打捞装置打捞污并收集污水处理池的固体垃圾，有效的防止固体垃圾卡塞过滤隔网，保证了污水能够顺利流淌。通过在挡板的凹槽内设置紫外线灯，从而可以利用螺旋结构的紫外线灯与污水充分接触，并快速杀死污水中细菌病毒等，防止污水中细菌病毒滋生提高污水处理的成本，有效的实现了污水的预处理工作。装置具有能够打捞固体垃圾，有效杀死病菌的特点。
