申请日2017.12.15
公开(公告)日2018.05.29
IPC分类号C02F9/04; B02C18/08; B02C18/18
摘要
本发明公开了一种前置粉碎机的多重过滤生活污水净化装置，提升管路的出口端设置有粉碎机，所述粉碎机的壳体中心设置有交叉的固定刀片，将所述壳体均分为四部分，所述固定刀片中心通过驱动轴设置有转动刀片，所述转动刀片的逆时针转动方向，加工有曲形的刀面，所述转动刀片的曲形刀面同固定刀片间隙配合。本发明所述的前置粉碎机的多重过滤生活污水净化装置，能够将经过提升管路的污水进行前置粉碎，保证了进入喷洒腔内污水的精细度，进而避免了喷洒管路喷洒孔的堵塞问题，减少的装置的维修，延长了使用寿命。
权利要求书
1.一种前置粉碎机的多重过滤生活污水净化装置，其特征在于包括：缓冲罐、沉降室、喷洒腔、过滤室和过滤筒;
所述缓冲罐为圆筒状，顶部设置有用于输入生活污水的污水输入管道，所述污水输入管道出口端设置有用于控制污水流量的污水阀门;
所述缓冲罐底部具有导槽，所述导槽底部设置有同沉降室连通的棱形输送管路;

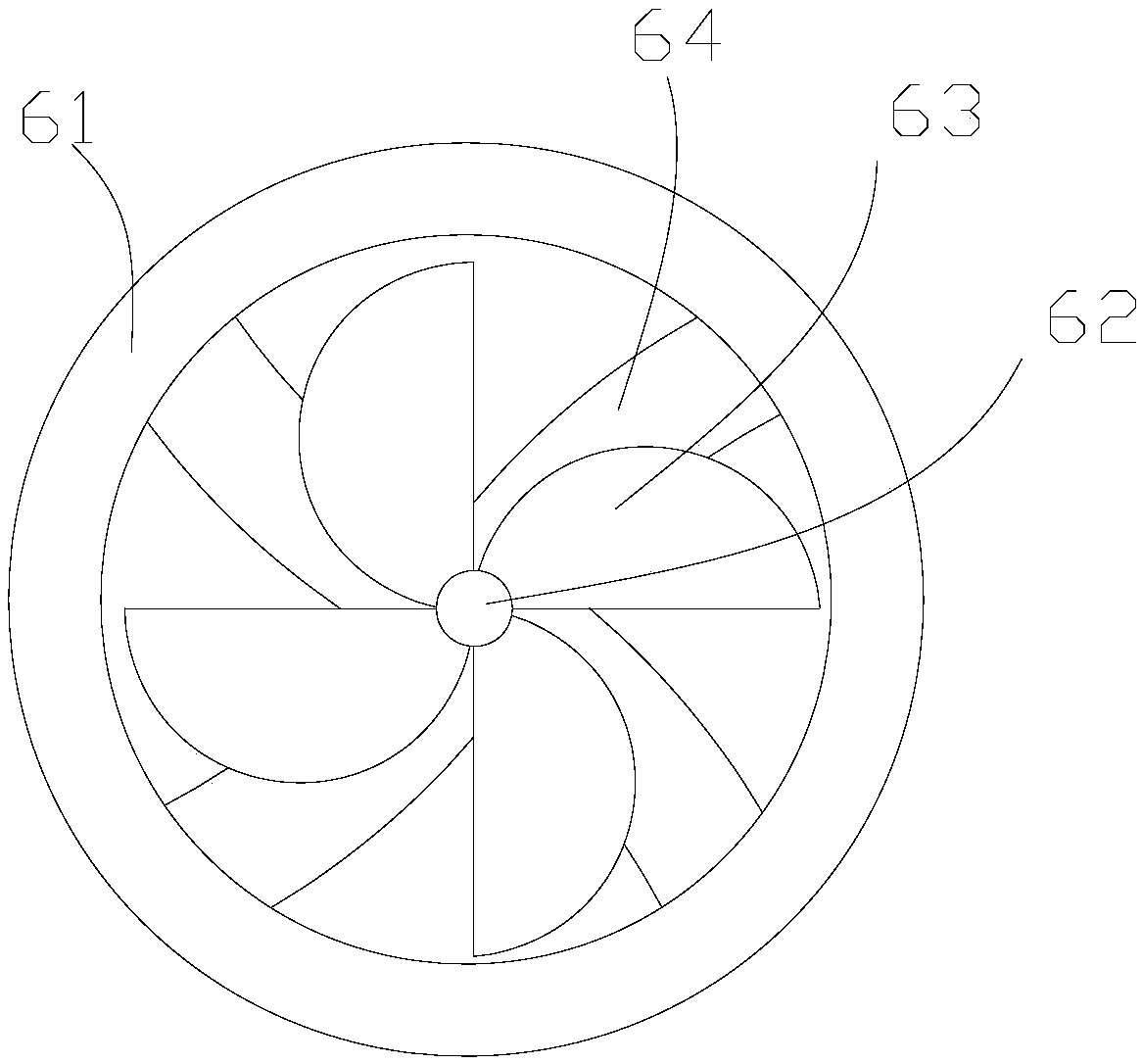

所述的沉降室底部设置有同喷洒腔连通的提升管路，所述提升管路的出口端设置有粉碎机，所述粉碎机的壳体中心设置有交叉的固定刀片，将所述壳体均分为四部分，所述固定刀片中心通过驱动轴设置有转动刀片，所述转动刀片的逆时针转动方向，加工有曲形的刀面，所述转动刀片的曲形刀面同固定刀片间隙配合;
所述提升管路的入口端设置有隔离室，所述隔离室内设置有隔离门和用于驱动所述隔离门开关的隔离液压缸，所述的沉降室底部具有排放槽;
所述的喷洒腔底部具有喷洒管路，所述喷洒管路外壁均布有喷洒孔;
所述的喷洒管路底部设置有过滤室，所述的过滤室底部通过转运管道连通有过滤筒。
2.根据权利要求1所述的前置粉碎机的多重过滤生活污水净化装置，其特征在于：
所述的棱形输送管路上设置有驱动舱室，所述的驱动舱室内设置有封闭门、防护板和输送门液压缸;
所述封闭门一端铰接于所述驱动舱室内的安装座上，另一端同防护板的上端面铰接，所述防护板的下端面插入所述驱动舱室的限位夹层内限位移动;
所述输送门液压缸前端同所述封闭门底面铰接，
当输送门液压缸工作伸出后，所述封闭门逆时针转动，将所述棱形输送管路封闭，
当输送门液压缸工作收缩后，所述封闭门顺时针转动，将所述棱形输送管路打开，所述封闭门作为所述棱形输送管路内壁。
3.根据权利要求1或2所述的前置粉碎机的多重过滤生活污水净化装置，其特征在于：
所述的缓冲罐的侧壁上设置有用于测量罐内液位的污水液位计。
4.根据权利要求1所述的前置粉碎机的多重过滤生活污水净化装置，其特征在于：
所述的排放槽底部设置有输送车，所述输送车上具有输送槽。
5.根据权利要求1所述的前置粉碎机的多重过滤生活污水 净化装置，其特征在于：
所述过滤室内从上到下依次设置有缓冲层、一级过滤层、二级过滤层、三级过滤层和收集槽，所述缓冲层上部设置有导流板，所述收集槽底部通过转运管道同所述过滤筒上部连通。
6.根据权利要求5所述的前置粉碎机的多重过滤生活污水净化装置，其特征在于：
所述过滤筒底部具有存储腔，所述存储腔上设置有输出口。
说明书
前置粉碎机的多重过滤生活污水净化装置
技术领域
本发明涉及生活污水净化领域，具体地说是一种前置粉碎机的多重过滤生活污水净化装置。
背景技术
目前，生活楼用水量没有专门的标准和规范，一般参照《建筑给水排水设计规范》进行选用。船舶生活用水包括卫生间冲洗、洗衣、餐饮等。
生活污水的产生和排放通常是不稳定的，其流量也不稳定。根据在KL10-1平台上生活楼污水的调查，每日的最大污水量出现在早7∶00～8∶00，其污水量可达50L/h，与日污水量250L/d相比，可知变化系数为1∶5。对于生活楼而言，生活污水量波动较大，甚至会出现夜间无污水排放的情况。
为保证污水处理装置的稳定运行，必须进行污水流量的调节。就生活污水处理而言，生活用水量越少，污水越少，对处理越有利。
但是现有的污水处理装置中，缺少对应的污水处理机制，污水净化处理效果较差，并且污水处理装置的极易出现管路堵塞，使用寿命较低。
发明内容
根据上述提出的技术问题，而提供一种前置粉碎机的多重过滤生活污水净化装置，用于解决现有的污水处理装置中，缺少对应的污水处理机制，污水净化处理效果较差，并且污水处理装置的极易出现管路堵塞，使用寿命较低的缺点。本发明采用的技术手段如下：
一种前置粉碎机的多重过滤生活污水净化装置，包括：缓冲罐、沉降室、喷洒腔、过滤室和过滤筒;所述缓冲罐为圆筒状，顶部设置有用于输入生活污水的污水输入管道，所述污水输入管道出口端设置有用于控制污水流量的污水阀门;所述缓冲罐底部具有导槽，所述导槽底部设置有同沉降室连通的棱形输送管路。
所述的沉降室底部设置有同喷洒腔连通的提升管路，所述提升管路的出口端设置有粉碎机，所述粉碎机的壳体中心设置有交叉的固定刀片，将所述壳体均分为四部分，所述固定刀片中心通过驱动轴设置有转动刀片，所述转动刀片的逆时针转动方向，加工有曲形的刀面，所述转动刀片的曲形刀面同固定刀片间隙配合。
所述提升管路的入口端设置有隔离室，所述隔离室内设置有隔离门和用于驱动所述隔离门开关的隔离液压缸，所述的沉降室底部具有排放槽;所述的喷洒腔底部具有喷洒管路，所述喷洒管路外壁均布有喷洒孔;所述的喷洒管路底部设置有过滤室，所述的过滤室底部通过转运管道连通有过滤筒。
作为优选所述的棱形输送管路上设置有驱动舱室，所述的驱动舱室内设置有封闭门、防护板和输送门液压缸;所述封闭门一端铰接于所述驱动舱室内的安装座上，另一端同防护板的上端面铰接，所述防护板的下端面插入所述驱动舱室的限位夹层内限位移动;所述输送门液压缸前端同所述封闭门底面铰接。
当输送门液压缸工作伸出后，所述封闭门逆时针转动，将所述棱形输送管路封闭，当输送门液压缸工作收缩后，所述封闭门顺时针转动，将所述棱形输送管路打开，所述封闭门作为所述棱形输送管路内壁。
作为优选所述的缓冲罐的侧壁上设置有用于测量罐内液位的污水液位计。
作为优选所述的排放槽底部设置有输送车，所述输送车上具有输送槽。
作为优选所述过滤室内从上到下依次设置有缓冲层、一级过滤层、二级过滤层、三级过滤层和收集槽，所述缓冲层上部设置有导流板，所述收集槽底部通过转运管道同所述过滤筒上部连通。
作为优选所述过滤筒底部具有存储腔，所述存储腔上设置有输出口。
与现有技术相比较，本发明所述的前置粉碎机的多重过滤生活污水净化装置，具有以下优点：
1、本发明所述的前置粉碎机的多重过滤生活污水净化装置，设置有缓冲罐，在用水高峰期，将污水直接排入沉降室，当位于污水低谷期，封闭缓冲罐，增加沉降室的沉降效果。
具体的，所述导槽底部设置有同沉降室连通的棱形输送管路，当输送门液压缸工作伸出后，所述封闭门逆时针转动，将所述棱形输送管路封闭，使沉降室达到安静沉降要求，沉降效果好。
当输送门液压缸工作收缩后，所述封闭门顺时针转动，将所述棱形输送管路打开，所述封闭门作为所述棱形输送管路内壁，使缓冲罐内缓冲的污水进入沉降室内。
2、本发明所述的前置粉碎机的多重过滤生活污水净化装置，所述隔离室内设置有隔离门和用于驱动所述隔离门开关的隔离液压缸，沉降室冲入污水过程中隔离门关闭，避免堵塞提升管路入口，沉降室内污水沉降完毕后，打开隔离门，通过耐酸泵将沉降室内上层污水提升至喷洒腔。
3、本发明所述的前置粉碎机的多重过滤生活污水净化装置，所述的喷洒腔底部具有喷洒管路;所述的喷洒管路底部设置有过滤室，喷洒管路喷洒的污水同空气充分接触后，实现充分曝气，洒落于过滤室内的污水实现初步过滤，再通入过滤筒内实现二级过滤，过滤效果好。
4、本发明所述的前置粉碎机的多重过滤生活污水净化装置，提升管路的出口端设置有粉碎机，所述粉碎机的壳体中心设置有交叉的固定刀片，将所述壳体均分为四部分，所述固定刀片中心通过驱动轴设置有转动刀片，所述转动刀片的逆时针转动方向，加工有曲形的刀面，所述转动刀片的曲形刀面同固定刀片间隙配合，能够将经过提升管路的污水进行前置粉碎，保证了进入喷洒腔内污水的精细度，进而避免了喷洒管路喷洒孔的堵塞问题，减少的装置的维修，延长了使用寿命。
