申请日2018.01.18
公开(公告)日2018.10.16
IPC分类号B01D29/01; B01D29/56
摘要
本实用新型涉及一种生活污水给排水装置，其包括筒形的过滤容器主体，设置在所述过滤容器主体上部的污水进口，设置在所述过滤容器主体下部的过滤水出口及设置在所述过滤容器主体上的污水过滤装置;所述污水过滤装置包括能取下的过滤容器密封盖，设置在所述过滤容器密封盖上的具有内部空腔的进气柱及给所述进气柱供气的给气装置;所述过滤容器密封盖上设置有气体单向阀;所述进气柱上设置有周向均匀分布的过滤齿、粗过滤板及细过滤板，所述进气柱的下部设置有出气通孔;所述粗过滤板和细过滤板上设置有过滤孔。
权利要求书

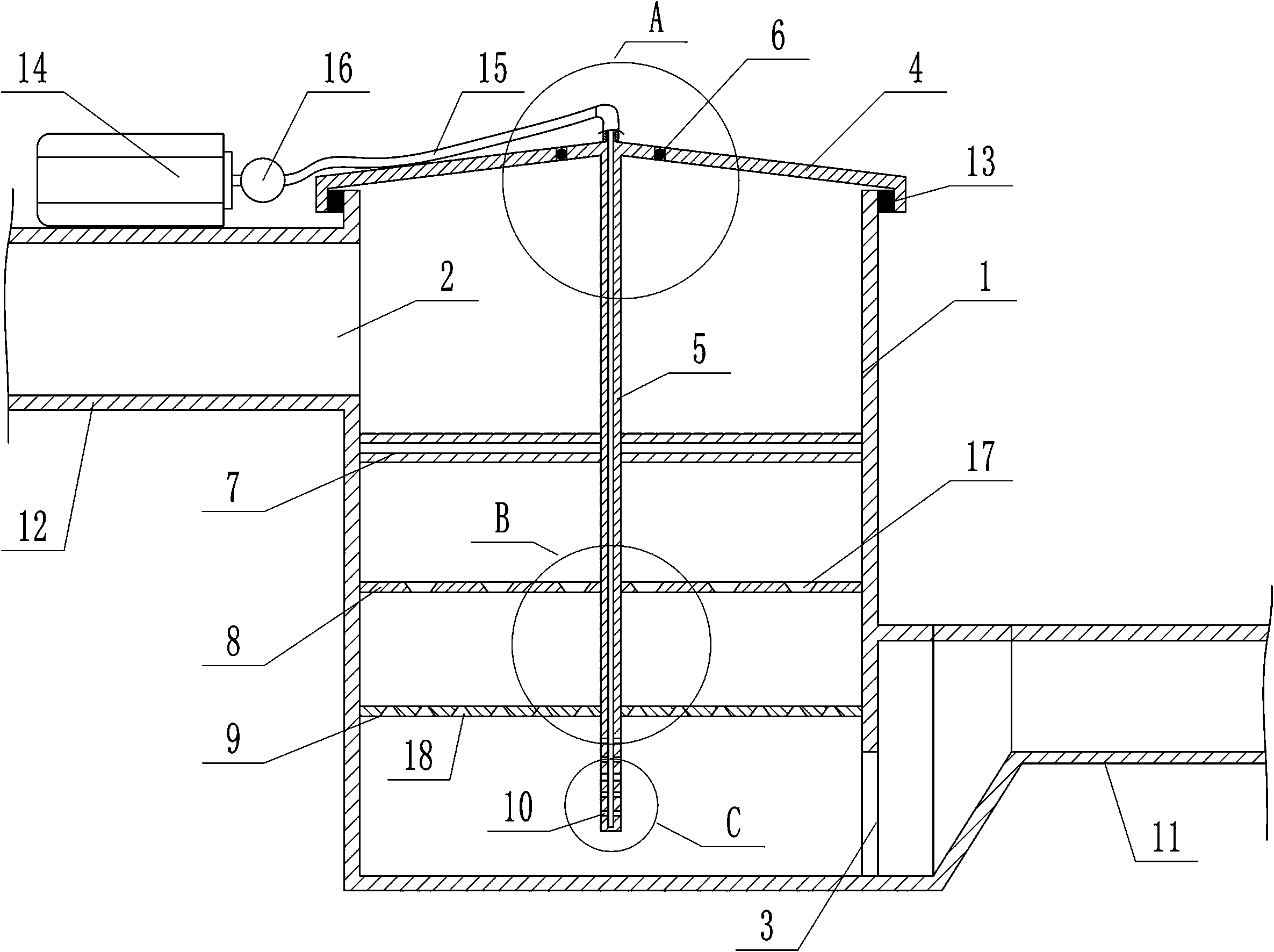

1.一种生活污水给排水装置，其特征在于：其包括筒形的过滤容器主体(1)，设置在所述过滤容器主体上部的污水进口(2)，设置在所述过滤容器主体(1)下部的过滤水出口(3)及设置在所述过滤容器主体(1)上的污水过滤装置;
所述污水过滤装置包括能取下的过滤容器密封盖(4)，设置在所述过滤容器密封盖(4)上的具有内部空腔的进气柱(5)及给所述进气柱(5)供气的给气装置;所述过滤容器密封盖(4)上设置有气体单向阀(6);所述进气柱(5)上设置有周向均匀分布的过滤齿(7)、粗过滤板(8)及细过滤板(9)，所述进气柱(5)的下部设置有出气通孔(10);所述粗过滤板(8)和细过滤板(9)上设置有过滤孔。
2.根据权利要求1所述的一种生活污水给排水装置，其特征在于：所述过滤容器主体(1)还设置有出水管(11)和进水管(12);所述出水管(11)的下表面低于所述细过滤板(9)，所述进水管(12)的下表面高于所述过滤齿(7)。
3.根据权利要求1所述的一种生活污水给排水装置，其特征在于：所述过滤容器密封盖(4)中部凸起高于过滤容器密封盖(4)边缘;所述过滤容器密封盖(4)与所述过滤容器主体(1)之间设置有密封垫圈(13)。
4.根据权利要求3所述的一种生活污水给排水装置，其特征在于：所述气体单向阀(6)设置在所述过滤容器密封盖(4)靠近所述进气柱(5)处。
5.根据权利要求1所述的一种生活污水给排水装置，其特征在于：所述给气装置包括空气压缩机(14)及连接所述空气压缩机(14)和所述进气柱(5)的输气管(15);所述给气装置还设置有压力表(16)。
6.根据权利要求1所述的一种生活污水给排水装置，其特征在于：设置有两圈所述过滤齿(7)，两圈所述过滤齿(7)空间上交错设置;每圈各设置有十四根所述过滤齿(7)。
7.根据权利要求1所述的一种生活污水给排水装置，其特征在于：所述粗过滤板(8)上设置有截面为‘漏斗’状的粗过滤滤孔(17)，所述细过滤板(9)上设置有‘倒漏斗’状的细过滤滤孔(18)。
8.根据权利要求1所述的一种生活污水给排水装置，其特征在于：所述出气通孔(10)的位置低于所述细过滤板(9)。
说明书
一种生活污水给排水装置
技术领域
本实用新型涉及给排水领域，尤其涉及一种生活污水给排水装置。
背景技术
随着社会的进步，城市建设进程不断加快，同时伴随而来的是大量的生活垃圾和生活污水。大量的生活污水直接排放不仅污染环境而且浪费水资源，因此大量的生活污水被二次利用来解决一部分工业用水需求。用于工业生产的生活用水需要经过处理，处理过程中生活污水的过滤必不可少，如果在生活污水排放过程中就对其进行初步的过滤将省去大量的后续工作。
实用新型内容
本实用新型所要解决的技术问题是提供一种能在生活污水排放过程中对其进行初步过滤的生活污水给排水装置。
为解决上述问题，本实用新型所采取的技术方案是：
一种生活污水给排水装置，其包括筒形的过滤容器主体，设置在所述过滤容器主体上部的污水进口，设置在所述过滤容器主体下部的过滤水出口及设置在所述过滤容器主体上的污水过滤装置;
所述污水过滤装置包括能取下的过滤容器密封盖，设置在所述过滤容器密封盖上的具有内部空腔的进气柱及给所述进气柱供气的给气装置;所述过滤容器密封盖上设置有气体单向阀;所述进气柱上设置有周向均匀分布的过滤齿、粗过滤板及细过滤板，所述进气柱的下部设置有出气通孔;所述粗过滤板和细过滤板上设置有过滤孔。
作为本实用新型的进一步改进，所述过滤容器主体还设置有出水管和进水管;所述出水管的下表面低于所述细过滤板，所述进水管的下表面高于所述过滤齿。
作为本实用新型的进一步改进，所述过滤容器密封盖中部凸起高于过滤容器密封盖边缘;所述过滤容器密封盖与所述过滤容器主体之间设置有密封垫圈。
作为本实用新型的进一步改进，所述气体单向阀设置在所述过滤容器密封盖靠近所述进气柱处。
作为本实用新型的进一步改进，所述给气装置包括空气压缩机及连接所述空气压缩机和所述进气柱的输气管;所述给气装置还设置有压力表。
作为本实用新型的进一步改进，设置有两圈所述过滤齿，两圈所述过滤齿空间上交错设置;每圈各设置有十四根所述过滤齿。
作为本实用新型的进一步改进，所述粗过滤板上设置有截面为‘漏斗’状的粗过滤滤孔，所述细过滤板上设置有‘倒漏斗’状的细过滤滤孔。
作为本实用新型的进一步改进，所述出气通孔的位置低于所述细过滤板。
采用上述技术方案所产生的有益效果在于：
本实用新型所述的生活污水给排水装置，可在生活污水排放过程中对其进行初步的过滤处理，相比传统的污水收集、处理等过程简化了处理步骤，加快了处理的效率。双层交错设置的两圈过滤齿可勾挂住污水排放过程中排放的菜叶、塑料袋、较大纸张等大块垃圾;粗过滤板可滤去一部风较大石块、金属物等垃圾;细过滤板可滤去较大的沙粒等。在粗过滤板上设置有‘漏斗’状的粗过滤滤孔，可加快污水向下流的速度;细过滤板上设置有‘倒漏斗’状的细过滤滤孔，方便出气通孔中充入的气体向上冒出，打通过滤孔，预防堵塞。设置有给气装置，可为过滤容器内部充气，预防过滤孔堵塞或打通堵塞的过滤孔;在过滤装置密封盖上设置有气体单向阀，方便过滤容器内部的气体向外排出;过滤装置密封盖中部高于过滤装置密封盖边缘，方便气体的汇聚和排出。整个污水过滤装置可取下，能方便清洗过滤装置上的过滤垃圾。
