申请日2018.07.06
公开(公告)日2018.11.30
IPC分类号B01F7/18; B01F7/00; B01F11/00; B01F15/00
摘要
本发明公开了一种高效环保污水处理搅拌设备，包括桶体、盖板、搅拌轴、减速器、搅拌电机、搅拌叶、支撑柱、底板、减震弹簧、安装板、转轴、螺套、第一铰接座、升降板、第二铰接座，第二铰接座与相靠近的第一铰接座之间均通过连接杆相连接。本发明当转轴旋转时，两个螺套便会开始移动，因为两个螺纹部上的螺纹相反，因此螺套的移动方向也总是相反的，当螺套移动时，螺套便可以通过连接杆带动升降板上下移动，间接的改变搅拌叶片在桶体内部的上下位置，继而可以扩大搅拌范围，保证搅拌的效率，而且还具有很好的减震功能，适合推广使用。
权利要求书

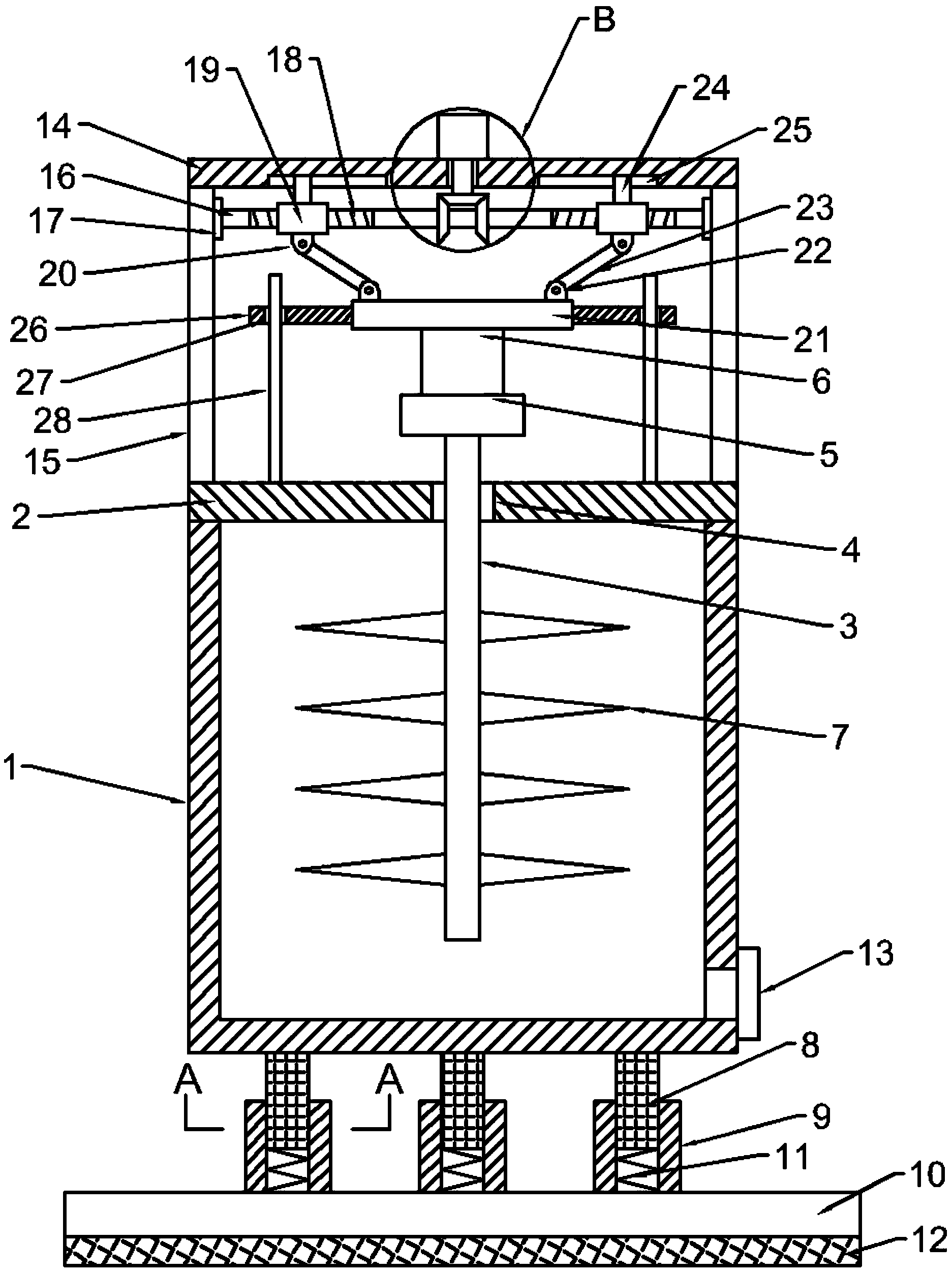

1.一种高效环保污水处理搅拌设备，包括桶体(1)，其特征在于，所述桶体(1)的上端安装有盖板(2)，桶体(1)内部中心竖直设有搅拌轴(3)，搅拌轴(3)的上端穿过盖板(2)的中心设置，搅拌轴(3)的顶端连接有减速器(5)，减速器(5)的上端连接搅拌电机(6)，搅拌轴(3)位于桶体(1)内部外侧壁上均匀安装有搅拌叶(7)，所述桶体(1)的底部安装有支撑柱(8)，支撑柱(8)的外部套设有支撑套筒(9)，桶体(1)的正下方还设有底板(10)，支撑套筒(9)的下端固定安装在底板(10)上，所述支撑套筒(9)内还设有减震弹簧(11)，减震弹簧(11)设于底板(10)与支撑柱(8)的底部之间，所述盖板(2)的正上方设有安装板(14)，安装板(14)与盖板(2)相平行，安装板(14)的下端左右两端通过支撑杆(15)安装在盖板(2)上，安装板(14)的下方设有转轴(16)，转轴(16)与安装板(14)相平行，转轴(16)上沿中心对称设有两个螺纹部(18)，两个螺纹部(18)的长度相等但螺纹方向相反，螺纹部(18)上均安装有螺套(19)，螺套(19)的下端外壁上安装有第一铰接座(20)，所述搅拌电机(6)的上端安装在升降板(21)上，升降板(21)的上端沿中心对称安装于两个第二铰接座(22)，第二铰接座(22)与相靠近的第一铰接座(20)之间均通过连接杆(23)相连接。
2.根据权利要求1所述的高效环保污水处理搅拌设备，其特征在于，所述盖板(2)的中心开设有第一通孔(4)，搅拌轴(3)穿过第一通孔(4)设置。
3.根据权利要求2所述的高效环保污水处理搅拌设备，其特征在于，所述支撑柱(8)的外侧壁沿其长度方向上对称开设有导槽(81)，支撑套筒(9)的内侧壁上对称安装有导块(91)，导块(91)滑动设于导槽(81)内。
4.根据权利要求3所述的高效环保污水处理搅拌设备，其特征在于，所述底板(10)的下端面设有防滑垫(12)。
5.根据权利要求4所述的高效环保污水处理搅拌设备，其特征在于，所述转轴(16)的两端均通过轴承座(17)转动安装在两侧的支撑杆(15)侧壁上。
6.根据权利要求5所述的高效环保污水处理搅拌设备，其特征在于，所述螺套(19)的上端安装有滑块(24)，安装板(14)的下端开设有滑槽(25)，滑槽(25)设有两个，两个滑槽(25)分别开设与两个螺纹部(18)的正上方，滑槽(25)与螺纹部(18)相平行，滑块(24)的上端滑动设于滑槽(25)内。
7.根据权利要求6所述的高效环保污水处理搅拌设备，其特征在于，所述升降板(21)的左右两端均设有延伸板(26)，延伸板(26)上均开设有导向孔(27)，导向孔(27)内穿设有导向杆(28)，导向杆(28)的下端固定安装在盖板(2)上。
8.根据权利要求7所述的高效环保污水处理搅拌设备，其特征在于，所述转轴(16)上沿中心对称安装有两个相对设置的从动锥齿轮(29)，两个从动锥齿轮(29)的上端设有一个半圆形锥齿轮(30)，半圆形锥齿轮(30)同一时间只能与其中一个从动锥齿轮(30)相啮合传动。
9.根据权利要求8所述的高效环保污水处理搅拌设备，其特征在于，所述安装板(14)的上端中心安装有驱动电机(31)，驱动电机(31)的下端连接有驱动轴(32)，驱动轴(32)的下端穿过安装板(14)的中心设置，半圆形锥齿轮(30)安装在驱动轴(32)的下端。
10.根据权利要求9所述的高效环保污水处理搅拌设备，其特征在于，所述安装板(14)的中心竖直开设有第二通孔(33)，驱动轴(32)穿过第二通孔(33)设置。
说明书
一种高效环保污水处理搅拌设备
技术领域
本发明涉及环保领域，具体是一种高效环保污水处理搅拌设备。
背景技术
环保，全称环境保护，是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。其方法和手段有工程技术的、行政管理的、创新研发的，也有法律的、经济的、宣传教育的等。
在进行环保污水处理的过程中经常会用到搅拌装置，搅拌装置的目的和作用是对污水进行化学反应和物理沉淀，去除污水中的大颗粒物，因此搅拌装置是必不可少的，现有的搅拌都是存在于一个平面或者一块区域内的，因此搅拌过程中会经常出现搅拌不均的情况发生，亟待改进，同时搅拌的进行伴随着电机的震动，这样搅拌桶便会产生很大的震动，如果搅拌桶不稳也会对搅拌的效果产生很大的影响。
发明内容
本发明的目的在于提供一种高效环保污水处理搅拌设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种高效环保污水处理搅拌设备，包括桶体，所述桶体的上端安装有盖板，桶体内部中心竖直设有搅拌轴，搅拌轴的上端穿过盖板的中心设置，搅拌轴的顶端连接有减速器，减速器的上端连接搅拌电机，搅拌轴位于桶体内部外侧壁上均匀安装有搅拌叶，所述桶体的底部安装有支撑柱，支撑柱的外部套设有支撑套筒，桶体的正下方还设有底板，支撑套筒的下端固定安装在底板上，所述支撑套筒内还设有减震弹簧，减震弹簧设于底板与支撑柱的底部之间，减震弹簧的设置可以增加桶体的减震性能，所述盖板的正上方设有安装板，安装板与盖板相平行，安装板的下端左右两端通过支撑杆安装在盖板上，安装板的下方设有转轴，转轴与安装板相平行，转轴上沿中心对称设有两个螺纹部，两个螺纹部的长度相等但螺纹方向相反，螺纹部上均安装有螺套，螺套的下端外壁上安装有第一铰接座，所述搅拌电机的上端安装在升降板上，升降板的上端沿中心对称安装于两个第二铰接座，第二铰接座与相靠近的第一铰接座之间均通过连接杆相连接。
作为本发明进一步的方案：所述盖板的中心开设有第一通孔，搅拌轴穿过第一通孔设置。
作为本发明再进一步的方案：所述支撑柱的外侧壁沿其长度方向上对称开设有导槽，支撑套筒的内侧壁上对称安装有导块，导块滑动设于导槽内。
作为本发明再进一步的方案：所述底板的下端面设有防滑垫。
作为本发明再进一步的方案：所述转轴的两端均通过轴承座转动安装在两侧的支撑杆侧壁上。
作为本发明再进一步的方案：所述螺套的上端安装有滑块，安装板的下端开设有滑槽，滑槽设有两个，两个滑槽分别开设与两个螺纹部的正上方，滑槽与螺纹部相平行，滑块的上端滑动设于滑槽内。
作为本发明再进一步的方案：所述升降板的左右两端均设有延伸板，延伸板上均开设有导向孔，导向孔内穿设有导向杆，导向杆的下端固定安装在盖板上。
作为本发明再进一步的方案：所述转轴上沿中心对称安装有两个相对设置的从动锥齿轮，两个从动锥齿轮的上端设有一个半圆形锥齿轮，半圆形锥齿轮同一时间只能与其中一个从动锥齿轮相啮合传动。
作为本发明再进一步的方案：所述安装板的上端中心安装有驱动电机，驱动电机的下端连接有驱动轴，驱动轴的下端穿过安装板的中心设置，半圆形锥齿轮安装在驱动轴的下端。
作为本发明再进一步的方案：所述安装板的中心竖直开设有第二通孔，驱动轴穿过第二通孔设置。
与现有技术相比，本发明的有益效果是：本发明结构简单合理，使用快捷方便，当转轴旋转时，两个螺套便会开始移动，因为两个螺纹部上的螺纹相反，因此螺套的移动方向也总是相反的，当螺套移动时，螺套便可以通过连接杆带动升降板上下移动，间接的改变搅拌叶片在桶体内部的上下位置，继而可以扩大搅拌范围，保证搅拌的效率，而且还具有很好的减震功能，适合推广使用。
