申请日2018.07.06
公开(公告)日2018.11.23
IPC分类号B01D33/03; B01D33/41; C02F1/00
摘要
本发明公开了一种建筑产生的废水的除渣装置，包括本体、第一筛板、第二筛板和集渣槽，所述本体的顶端设置有进水口，所述本体内部的底面固定设置有振动电机，所述第一筛板的四角分别固定设置有减震弹簧，所述本体的内部设置有倾斜板，所述第一筛板的一端设置有导板，所述本体的一侧设置有出渣口，所述第一筛板与第二筛板之间设置有挡流板，所述本体的外侧设置有集渣槽，所述本体的内部设置有导流板，所述本体的外部与集渣槽的同侧设置有出水口，通过在本体内部设置第一筛板和第二筛板，可对不同程度的废水废渣进行处理，既提高了处理范围，通过在本体外侧设置集渣槽避免了处理过程中废渣的二次污染。
权利要求书

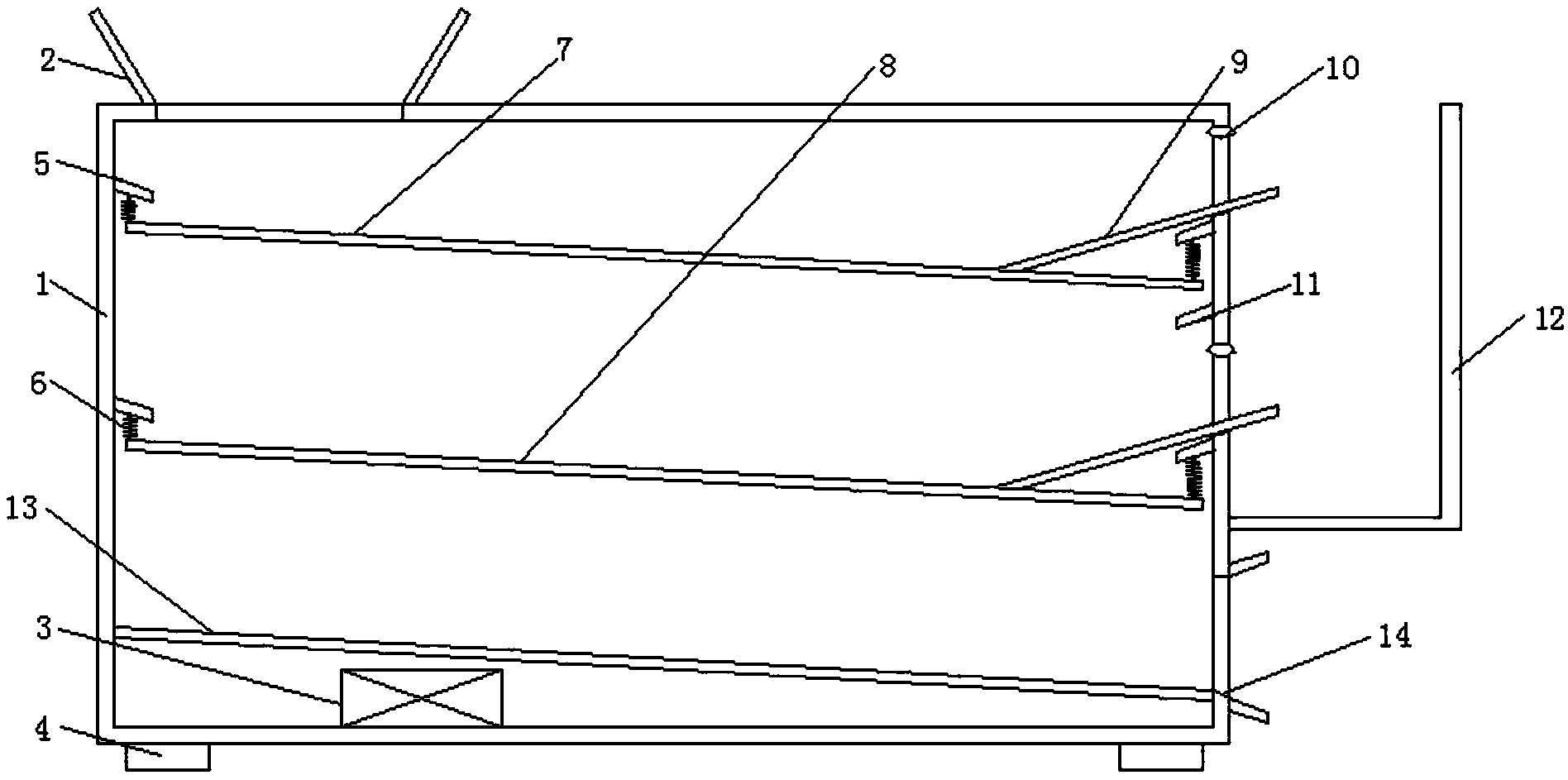

1.一种建筑产生的废水的除渣装置，包括本体(1)、第一筛板(7)、第二筛板(8)和集渣槽(12)，其特征在于：所述本体(1)的顶端设置有污水入口(2)，所述本体(1)内部的底面固定设置有振动电机(3)，所述本体(1)的内部设置有两块倾斜板(5)，所述倾斜板(5)的底面固定设置有减震弹簧(6)，所述减震弹簧(6)设置有四根，所述减震弹簧(6)的另一端分别固定在第一筛板(7)上表面的四角，所述第一筛板(7)的一端固定设置有导板(9)，所述本体(1)的外壁上设置有出渣口(10)，所述导板(9)的另一端延伸至出渣口(10)外面，所述第二筛板(8)与第一筛板(7)结构相同，所述第一筛板(7)与第二筛板(8)之间设置有挡流板(11)，所述本体(1)的外侧一端设置有集渣槽(12)，所述本体(1)的内部第二筛板(8)的下面设置有导流板(13)，所述本体(1)的外部与集渣槽(12)的同侧设置有污水出口(14)。
2.根据权利要求1所述的一种建筑产生的废水的除渣装置，其特征在于：所述第一筛板(7)筛网孔径设置为10目，所述第二筛板(8)筛网孔径设置为40目。
3.根据权利要求1所述的一种建筑产生的废水的除渣装置，其特征在于：所述导板(9)的表面设置有防滑纹。
4.根据权利要求1所述的一种建筑产生的废水的除渣装置，其特征在于：所述本体(1)的底面四角分别设置有减震底座(4)。
5.根据权利要求1所述的一种建筑产生的废水的除渣装置，其特征在于：所述导流板(13)与本体(1)的四周固定的位置设置有密封圈。
说明书
一种建筑产生的废水的除渣装置
技术领域
本发明涉及废水处理技术领域，具体为一种建筑产生的废水的除渣装置。
背景技术
自然界三大公害废水废气、噪声污染：1、工业废水直接流入渠道，江河，湖泊污染地表水，如果毒性较大会导致水生动植物的死亡甚至绝迹2、工业废水还可能渗透到地下水，污染地下水;2、如果周边居民采用被污染的地表水或地下水作为生活用水，会危害身体健康，重者死亡;3、工业废水渗入土壤，造成土壤污染。影响植物和土壤中微生物的生长。4、有些工业废水还带有难闻的恶臭，污染空气。5、工业废水中的有毒有害物质会被动植物的摄食和吸收作用残留在体内，而后通过食物链到达人体内，对人体造成危害。
现有技术中，对建筑装饰过程中产生废水内部的悬浮物和颗粒渣的处理通常是用筛子进行过滤处理，对于废渣不能完全除去，而且处理效率太低，影响后期对废水的处理。
发明内容
本发明的目的在于提供一种建筑产生的废水的除渣装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种建筑产生的废水的除渣装置，包括本体、第一筛板、第二筛板和集渣槽，所述本体的顶端设置有进水口，所述本体内部的底面固定设置有振动电机，所述本体的内部设置有两块倾斜板，所述倾斜板的底面固定设置有减震弹簧，所述减震弹簧设置有四根，所述减震弹簧的另一端分别固定在第一筛板上表面的四角，所述第一筛板的一端固定设置有导板，所述本体的一侧设置有出渣口，所述导板的另一端延伸至出渣口外面，所述第二筛板与第一筛板结构相同，所述第一筛板与第二筛板之间设置有挡流板，所述本体的外侧一端设置有集渣槽，所述本体的内部第二筛板的下面设置有导流板，所述本体的外部与集渣槽的同侧设置有出水口。
优选的，所述第一筛板筛网孔径设置为10目，所述第二筛板筛网孔径设置为40目。
优选的，所述导板的表面设置有防滑纹。
优选的，所述所述本体的底面四角分别设置有减震底座。
优选的，所述导流板与本体的四周固定的位置设置有密封圈。
与现有技术相比，本发明的有益效果是：此建筑废水处理的高效除渣设备，结构简单，设计合理，通过在本体内部固定设置第一筛板和第二筛板，从而达到了对不同程度的废水废渣进行处理，既提高了处理范围，又加快了处理过程，通过在本体外侧固定连接有集渣槽，从而方便了废渣的集中处理，避免了处理过程中废渣的二次污染。
