申请日2018.07.06
公开(公告)日2018.11.16
IPC分类号C02F9/04
摘要
本发明涉及废水处理设备技术领域，且公开了一种废水过滤净化处理装置，包括过滤箱，所述过滤箱顶部的两侧均固定连接有支撑板，两个所述支撑板的顶端活动套接有旋转轴，所述旋转轴的两端均固定套装有位于两个支撑板之间的绕线轮，一个所述支撑板侧面的顶部固定连接有托板，所述托板的顶部固定安装有驱动电机，所述驱动电机的输出轴与旋转轴的一端固定连接，所述过滤箱的顶部固定连接有竖板。该废水过滤净化处理装置，通过将过滤网绕过滤水箱底部的孔口，在废水过滤时，转动滚动轴使得新的过滤网移动倒滤水箱孔口处，从而防止废水持续过滤的过程中，废水中的垃圾堵塞过滤网，确保废水过滤的正常进行，提高了废水的过滤效率。
权利要求书

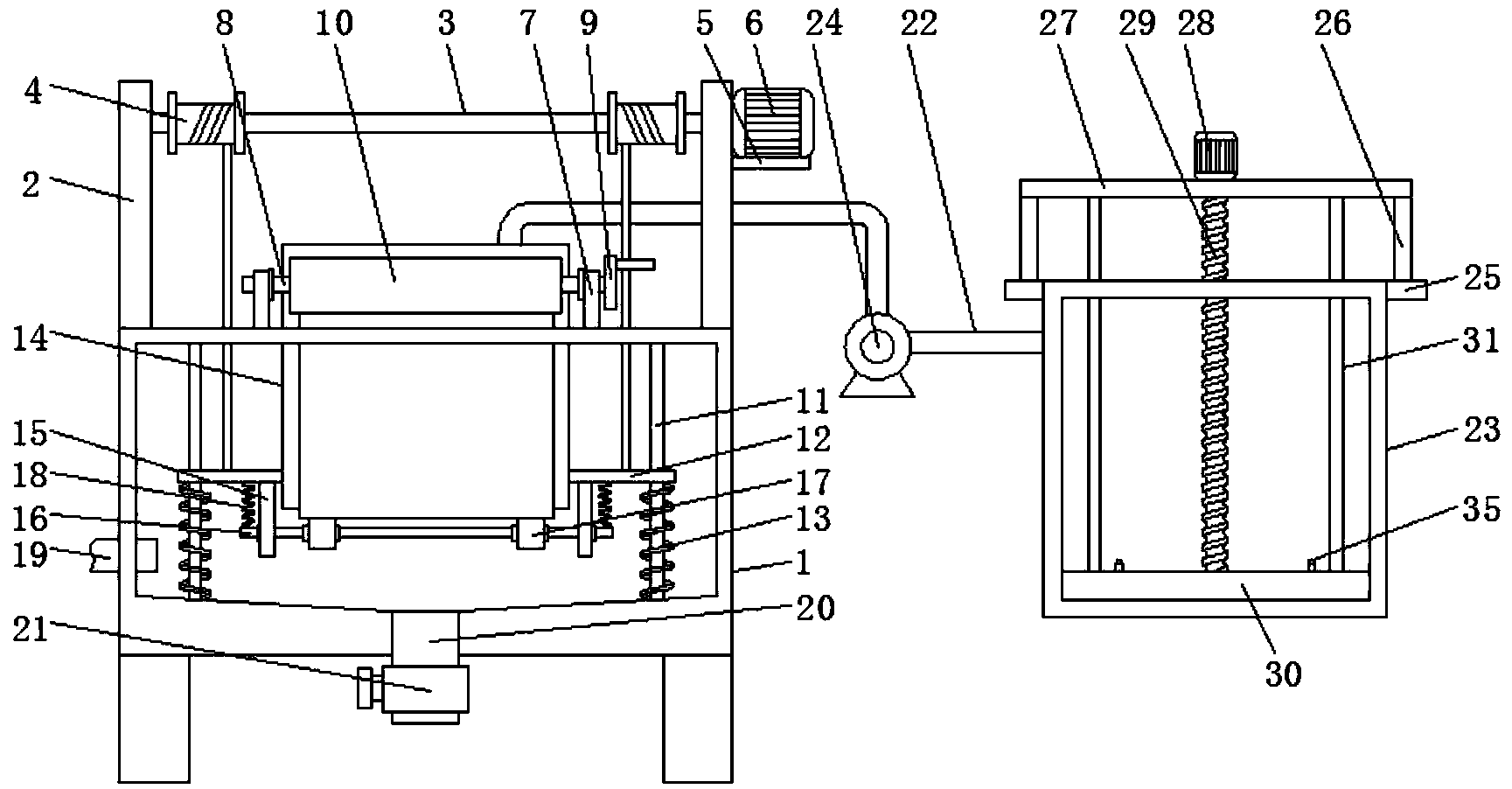

1.一种废水过滤净化处理装置，包括过滤箱(1)，其特征在于：所述过滤箱(1)顶部的两侧均固定连接有支撑板(2)，两个所述支撑板(2)的顶端活动套接有旋转轴(3)，所述旋转轴(3)的两端均固定套装有位于两个支撑板(2)之间的绕线轮(4)，一个所述支撑板(2)侧面的顶部固定连接有托板(5)，所述托板(5)的顶部固定安装有驱动电机(6)，所述驱动电机(6)的输出轴与旋转轴(3)的一端固定连接，所述过滤箱(1)的顶部固定连接有竖板(7)，所述竖板(7)的数量为四个，且四个竖板(7)以两个为一组对称分布在过滤箱(1)顶部正面和背面的一侧，一组所述竖板(7)的顶端活动套装有滚动轴(8)，所述滚动轴(8)的一端固定连接有摇把(9)，所述滚动轴(8)的中部卷绕有过滤网(10)，所述过滤箱(1)内部的两侧均固定套接有定位轴(11)，两个所述定位轴(11)上分别活动套接有连动板(12)，所述连动板(12)的底部固定连接有第一拉簧(13)，所述第一拉簧(13)活动套装在定位轴(11)上，且第一拉簧(13)的底端与过滤箱(1)内腔的底部固定连接，所述连动板(12)远离定位轴(11)的一端固定连接有滤水箱(14)，所述滤水箱(14)的顶端延伸至过滤箱(1)顶端的外部，所述连动板(12)的底部固定连接有位于滤水箱(14)一侧的定位板(15)，所述定位板(15)的底端固定套接有限定轴(16)，所述限定轴(16)的两端均活动套接有位于滤水箱(14)下方的限位辊轮(17)，所述限定轴(16)一端的顶部固定连接有位于定位板(15)一侧的第二拉簧(18)，所述第二拉簧(18)的顶端与连动板(12)的底部固定连接，所述过滤箱(1)侧面的底部固定套接有进水管(19)，所述过滤箱(1)底端的中部固定套接有排污管(20)，所述排污管(20)的底端固定套装有位于过滤箱(1)外部的阀门(21)，所述滤水箱(14)内腔的底部固定套接有导水管(22)，所述导水管(22)远离滤水箱(14)的一端固定套接有净化箱(23)，所述导水管(22)的中部固定套装有位于滤水箱(14)和净化箱(23)之间的水泵(24)，所述净化箱(23)两侧的顶部均固定连接有固定板(25)，两个所述固定板(25)的顶部分别固定连接有支撑杆(26)，两个所述支撑杆(26)的顶端固定连接有横板(27)，所述横板(27)顶端的中部固定安装有伺服电机(28)，所述伺服电机(28)的输出轴固定连接有丝杆(29)，所述丝杆(29)的底端与净化箱(23)内腔的底部活动套接，所述丝杆(29)上螺纹套接有位于净化箱(23)内部的移动板(30)，所述移动板(30)的一侧活动套接有限位杆(31)，所述移动板(30)上活动套装有位于丝杆(29)两侧的框体(32)，所述框体(32)的中部固定套接有精滤网(33)，所述移动板(30)的内部固定套装有卡位装置(34)，所述卡位装置(34)的数量为八个，且八个卡位装置(34)以两个为一组对称分布在两个精滤网(33)的两侧，一组所述卡位装置(34)之间固定连接有推杆(35)。
2.根据权利要求1所述的一种废水过滤净化处理装置，其特征在于：所述卡位装置(34)包括管体(341)，所述管体(341)的内部活动套接有被动板(342)，所述被动板(342)的正面固定连接有推轴(343)，所述推轴(343)远离被动板(342)的一端与推杆(35)的背面固定连接，所述被动板(342)的侧面固定连接有弹簧(344)，所述弹簧(344)远离被动板(342)的一端与管体(341)的内壁固定连接，所述被动板(342)的另一侧固定连接有卡轴(345)。
3.根据权利要求2所述的一种废水过滤净化处理装置，其特征在于：所述卡轴(345)远离被动板(342)的一端延伸至管体(341)的外部，且卡轴(345)一端的背面与框体(32)的正面接触。
4.根据权利要求1所述的一种废水过滤净化处理装置，其特征在于：所述绕线轮(4)上卷绕有钢丝绳，且绕线轮(4)上钢丝绳的一端与连动板(12)的顶部固定连接。
5.根据权利要求1所述的一种废水过滤净化处理装置，其特征在于：所述过滤网(10)的一端绕过滤水箱(14)的底部并与滚动轴(8)的中部缠绕连接，且过滤网(10)的顶部与滤水箱(14)的底部紧贴。
6.根据权利要求1所述的一种废水过滤净化处理装置，其特征在于：所述滤水箱(14)的底部开设有通水口，且滤水箱(14)上通水口的长度小于过滤网(10)的宽度。
7.根据权利要求1所述的一种废水过滤净化处理装置，其特征在于：所述限定轴(16)的两端均固定套装有位于两个定位板(15)一侧的挡板，且限定轴(16)两端挡板的侧面分别与两个定位板(15)的侧面接触。
8.根据权利要求1和6所述的一种废水过滤净化处理装置，其特征在于：所述限位辊轮(17)的顶部与过滤网(10)的底部接触，且限位辊轮(17)位于滤水箱(14)底部通水口的两侧。
9.根据权利要求1所述的一种废水过滤净化处理装置，其特征在于：所述限位杆(31)的数量为两个，且两个限位杆(31)以移动板(30)的轴心对称，两个所述限位杆(31)的顶端的和底端分别与横板(27)的顶部和净化箱(23)的底部固定连接。
说明书
一种废水过滤净化处理装置
技术领域
本发明涉及废水处理设备技术领域，具体为一种废水过滤净化处理装置。
背景技术
随着城市环保的建设，工业生产中的废水处理受到人们的重视，工业废水中含有大量垃圾和重金属离子，不仅处理排放时，会污染城市的水源，对人类健康带来很大的危害，因而，需要用到废水处理设备对工业废水中的垃圾和重金属离子进行处理，再排放或循环利用，来保护城市水资源。
针对现有技术的缺陷，中国专利(公开号：CN104129868B)提出了一种废水处理及回用装置及处理废水的工艺，该废水处理及回用装置及处理废水的工艺的优点是废水处理量大，自动化程度高，处理效果明显，运行成本低的优点，但依然存在以下技术缺陷需要解决：
该废水处理及回用装置及处理废水的工艺在对大量废水持续过滤的过程中，不便更换过滤网，废水中的垃圾容易堵塞过滤网，使得过滤网的过滤效率较低，且该废水处理及回用装置及处理废水的工艺处理在添加药剂，使得废水中的重金属离子生产盐沉淀时，不便清理盐沉淀，使得不同重金属离子盐沉淀又重新与所加的药物反应，从而无法除尽废水中的有害重金属离子。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种废水过滤净化处理装置，具备防止废水过滤进行时被堵塞和便于清理废水中重金属离子的盐沉淀等优点，解决了废水处理及回用装置及处理废水的工艺在对大量废水持续过滤的过程中，不便更换过滤网，废水中的垃圾容易堵塞过滤网，使得过滤网的过滤效率较低，且该废水处理及回用装置及处理废水的工艺处理在添加药剂，使得废水中的重金属离子生产盐沉淀时，不便清理盐沉淀，使得不同重金属离子盐沉淀又重新与所加的药物反应，从而无法除尽废水中的有害重金属离子的问题。
(二)技术方案
为实现上述防止废水过滤进行时被堵塞和便于清理废水中重金属离子的盐沉淀的目的，本发明提供如下技术方案：一种废水过滤净化处理装置，包括过滤箱，所述过滤箱顶部的两侧均固定连接有支撑板，两个所述支撑板的顶端活动套接有旋转轴，所述旋转轴的两端均固定套装有位于两个支撑板之间的绕线轮，一个所述支撑板侧面的顶部固定连接有托板，所述托板的顶部固定安装有驱动电机，所述驱动电机的输出轴与旋转轴的一端固定连接，所述过滤箱的顶部固定连接有竖板，所述竖板的数量为四个，且四个竖板以两个为一组对称分布在过滤箱顶部正面和背面的一侧，一组所述竖板的顶端活动套装有滚动轴，所述滚动轴的一端固定连接有摇把，所述滚动轴的中部卷绕有过滤网，所述过滤箱内部的两侧均固定套接有定位轴，两个所述定位轴上分别活动套接有连动板，所述连动板的底部固定连接有第一拉簧，所述第一拉簧活动套装在定位轴上，且第一拉簧的底端与过滤箱内腔的底部固定连接，所述连动板远离定位轴的一端固定连接有滤水箱，所述滤水箱的顶端延伸至过滤箱顶端的外部，所述连动板的底部固定连接有位于滤水箱一侧的定位板，所述定位板的底端固定套接有限定轴，所述限定轴的两端均活动套接有位于滤水箱下方的限位辊轮，所述限定轴一端的顶部固定连接有位于定位板一侧的第二拉簧，所述第二拉簧的顶端与连动板的底部固定连接，所述过滤箱侧面的底部固定套接有进水管，所述过滤箱底端的中部固定套接有排污管，所述排污管的底端固定套装有位于过滤箱外部的阀门，所述滤水箱内腔的底部固定套接有导水管，所述导水管远离滤水箱的一端固定套接有净化箱，所述导水管的中部固定套装有位于滤水箱和净化箱之间的水泵，所述净化箱两侧的顶部均固定连接有固定板，两个所述固定板的顶部分别固定连接有支撑杆，两个所述支撑杆的顶端固定连接有横板，所述横板顶端的中部固定安装有伺服电机，所述伺服电机的输出轴固定连接有丝杆，所述丝杆的底端与净化箱内腔的底部活动套接，所述丝杆上螺纹套接有位于净化箱内部的移动板，所述移动板的一侧活动套接有限位杆，所述移动板上活动套装有位于丝杆两侧的框体，所述框体的中部固定套接有精滤网，所述移动板的内部固定套装有卡位装置，所述卡位装置的数量为八个，且八个卡位装置以两个为一组对称分布在两个精滤网的两侧，一组所述卡位装置之间固定连接有推杆。
优选的，所述卡位装置包括管体，所述管体的内部活动套接有被动板，所述被动板的正面固定连接有推轴，所述推轴远离被动板的一端与推杆的背面固定连接，所述被动板的侧面固定连接有弹簧，所述弹簧远离被动板的一端与管体的内壁固定连接，所述被动板的另一侧固定连接有卡轴。
优选的，所述卡轴远离被动板的一端延伸至管体的外部，且卡轴一端的背面与框体的正面接触。
优选的，所述绕线轮上卷绕有钢丝绳，且绕线轮上钢丝绳的一端与连动板的顶部固定连接。
优选的，所述过滤网的一端绕过滤水箱的底部并与滚动轴的中部缠绕连接，且过滤网的顶部与滤水箱的底部紧贴。
优选的，所述滤水箱的底部开设有通水口，且滤水箱上通水口的长度小于过滤网的宽度。
优选的，所述限定轴的两端均固定套装有位于两个定位板一侧的挡板，且限定轴两端挡板的侧面分别与两个定位板的侧面接触。
优选的，所述限位辊轮的顶部与过滤网的底部接触，且限位辊轮位于滤水箱底部通水口的两侧。
优选的，所述限位杆的数量为两个，且两个限位杆以移动板的轴心对称，两个所述限位杆的顶端的和底端分别与横板的顶部和净化箱的底部固定连接。
(三)有益效果
与现有技术相比，本发明提供了一种废水过滤净化处理装置，具备以下有益效果：
1、该废水过滤净化处理装置，通过将过滤网绕过滤水箱底部的孔口，在废水过滤时，转动滚动轴使得新的过滤网移动倒滤水箱孔口处，从而防止废水持续过滤的过程中，废水中的垃圾堵塞过滤网，确保废水过滤的正常进行，提高了废水的过滤效率。
2、该废水过滤净化处理装置，通过移动板位于净化箱的底部，使得废水中的重金属离子生成的盐沉淀位于精滤网的上方，将移动板移动至净化箱的上方，从而便于清理精滤网上的盐沉淀，确保该离子盐沉淀不影响下次废水处理时，废水中其他离子盐沉淀的生成，从而使得废水中的有害重金属离子全部除尽，使得废水净化的质量提高。
3、该废水过滤净化处理装置，通过移动板带动精滤网移动至净化箱的上方，通过移动推杆使得卡轴离开框体，从而便于取下精滤网，使得废水中的盐沉淀堵塞精滤网时，便于快速更换精滤网，使得废水净化的效率不受影响。
