申请日2018.07.05
公开(公告)日2019.03.15
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水箱式循环处理装置，包括箱体和上盖;所述上盖设置于所述箱体的上部，所述上盖上设置有穿过上盖的进污口和排水口，所述进污口与所述排水口通过所述箱体内部设置的过滤隔板分割成第一腔体和第二腔体，所述进污口设置于所述第一腔体内，所述排水口设置于所述第二腔体内;所述第一腔体与所述第二腔体的底部均设置有向所述过滤隔板倾斜的清污板;所述第一腔体与所述第二腔体的两侧均设置有清污口;本实用新型通过箱体收集污水或雨水通过过滤处理，并将处理完成的水通过排水口排出，实现二次利用，大大降低水资源的浪费。
权利要求书

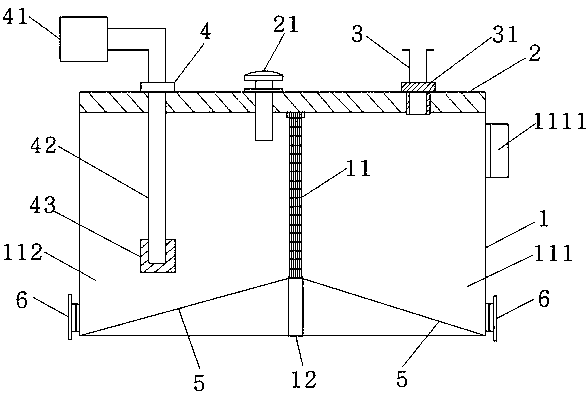

1.一种污水箱式循环处理装置，包括箱体(1)和上盖(2);其特征在于：所述上盖(2)设置于所述箱体(1)的上部，所述上盖(2)上设置有穿过上盖的进污口(3)和排水口(4)，所述进污口(3)与所述排水口(4)通过所述箱体(1)内部设置的过滤隔板(11)分割成第一腔体(111)和第二腔体(112)，所述进污口(3)设置于所述第一腔体(111)内，所述排水口(4)设置于所述第二腔体(112)内;所述第一腔体(111)与所述第二腔体(112)的底部均设置有向所述过滤隔板(11)倾斜的清污板(5);所述第一腔体(111)与所述第二腔体(112)的两侧均设置有清污口(6)。
2.根据权利要求1所述的污水箱式循环处理装置，其特征在于：所述清污板(5)的倾斜角度为20度-35度。
3.根据权利要求1所述的污水箱式循环处理装置，其特征在于：所述上盖(2)扣压于所述箱体(1)的上端部，且所述上盖(2)与所述箱体(1)接触位置设置有密封挡圈。
4.根据权利要求1所述的污水箱式循环处理装置，其特征在于：所述进污口(3)上设置有第一过滤层(31)。
5.根据权利要求1所述的污水箱式循环处理装置，其特征在于：所述排水口(4)的外部设置有抽水泵(41)，所述抽水泵(41)通过管道(42)与所述箱体(1)的内部连通，所述管道(42)的底部包覆设置有第二过滤层(43)。
6.根据权利要求1所述的污水箱式循环处理装置，其特征在于：所述上盖(2)的顶部还设置有空气过滤器(21)。
7.根据权利要求1所述的污水箱式循环处理装置，其特征在于：所述第一腔体(111)的外侧上部还设置有观察口(1111)。
说明书
一种污水箱式循环处理装置
技术领域
本实用新型属于污水处理设备领域，尤其是涉及一种污水箱式循环处理装置。
背景技术
随着人们生活质量的提升，对周围环境的需求也越来越高，从而建设了许多社区园林景观，如喷泉、景观水池等，对于园林景观美化带来的水资源消耗是很严重的问题;现有技术中的对于园林景观的美化大多直接接入自来水管，如采用直接接入自来水管，将大大增加水资源的浪费;如采用雨水或其它水源有可能会引起堵塞问题。
实用新型内容
本实用新型所要解决的技术问题就是在于针对上述现有技术中的不足，提供一种污水箱式循环处理装置。
本实用新型解决其技术问题所采用的技术方案是：一种污水箱式循环处理装置，包括箱体和上盖;所述上盖设置于所述箱体的上部，所述上盖上设置有穿过上盖的进污口和排水口，所述进污口与所述排水口通过所述箱体内部设置的过滤隔板分割成第一腔体和第二腔体，所述进污口设置于所述第一腔体内，所述排水口设置于所述第二腔体内;所述第一腔体与所述第二腔体的底部均设置有向所述过滤隔板倾斜的清污板;所述第一腔体与所述第二腔体的两侧均设置有清污口。
更进一步的，所述清污板的倾斜角度为20度-35度。
更进一步的，所述上盖扣压于所述箱体的上端部，且所述上盖与所述箱体接触位置设置有密封挡圈。
更进一步的，所述进污口上设置有第一过滤层。
更进一步的，所述排水口的外部设置有抽水泵，所述抽水泵通过管道与所述箱体的内部连通，所述管道的底部包覆设置有第二过滤层。
更进一步的，所述上盖的顶部还设置有空气过滤器。
更进一步的，所述第一腔体的外侧上部还设置有观察口。
与现有技术相比，本实用新型的有益效果是：污水或雨水通过进污口进入到第一腔体内部，当第一腔体的污水超过倾斜设置的清污板的高度时，污水经过过滤隔板进入到第二腔体的内部，其中经过过滤隔板的污水存在的杂质进行过滤处理，过滤完成的污水经过排水口供给到园林景观中使用，当需要清除所述箱体内部的杂质时，打开清污口，杂质顺着清污板方向向下滑落，排出箱体的内部。本实用新型通过箱体收集污水或雨水通过过滤处理，并将处理完成的水通过排水口排出，实现二次利用，大大降低水资源的浪费。
