申请日2018.07.05
公开(公告)日2019.03.05
IPC分类号C02F9/08
摘要
本实用新型公开了一种污水处理环保设备，包括处理箱，所述处理箱内部设置有预处理箱、除油箱和净化箱，所述净化箱位于预处理箱和除油箱一侧，且预处理箱位于除油箱上方，所述预处理箱上方固定连接有连接管，且连接管设置有多个，所述预处理箱内部衔接有一号过滤板、二号过滤板和活性炭过滤网，且二号过滤板位于一号过滤板和活性炭过滤网之间，所述一号过滤板和二号过滤板一端与集污桶相连，且集污桶位于处理箱外部一侧，所述除油箱内部两侧固定连接有挡板。本实用新型，可以使得污水处理的效果大大增强，有效提升污水处理的质量和效率，处理后的污水可直接用于家庭用水，适合被广泛推广和使用。
权利要求书

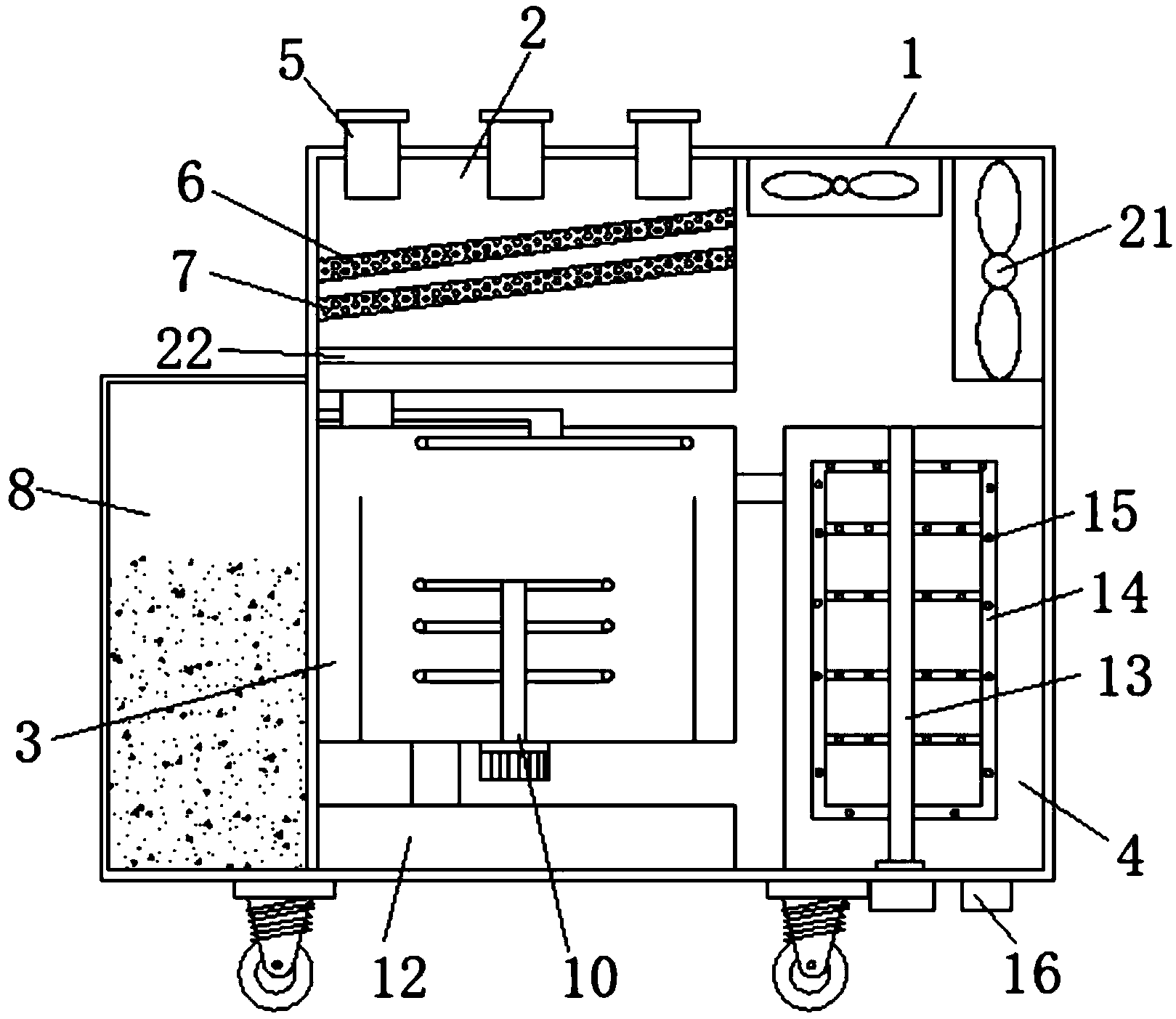

1.一种污水处理环保设备，包括处理箱(1)，其特征在于：所述处理箱(1)内部设置有预处理箱(2)、除油箱(3)和净化箱(4)，所述净化箱(4)位于预处理箱(2)和除油箱(3)一侧，且预处理箱(2)位于除油箱(3)上方，所述预处理箱(2)上方固定连接有连接管(5)，且连接管(5)设置有多个，所述预处理箱(2)内部衔接有一号过滤板(6)、二号过滤板(7)和活性炭过滤网(22)，且二号过滤板(7)位于一号过滤板(6)和活性炭过滤网(22)之间，所述一号过滤板(6)和二号过滤板(7)一端与集污桶(8)相连，且集污桶(8)位于处理箱(1)外部一侧，所述除油箱(3)内部两侧固定连接有挡板(9)，所述挡板(9)之间设置有曝气装置(10)，所述除油箱(3)上方开设有刮油机(11)，所述刮油机(11)一端与集污桶(8)管道连接，所述除油箱(3)下方管道连接有集渣箱(12)，且集渣箱(12)与集污桶(8)管道连接。
2.根据权利要求1所述的一种污水处理环保设备，其特征在于：所述净化箱(4)内部设置有搅拌轴(13)，所述搅拌轴(13)外侧衔接有搅拌框(14)，所述搅拌框(14)内部贯穿有通孔(15)，且通孔(15)一端导管连接消毒剂箱(16)，且消毒剂箱(16)位于处理箱(1)外部下方。
3.根据权利要求1所述的一种污水处理环保设备，其特征在于：所述曝气装置(10)包括曝气机(17)、曝气管(18)、曝气支管(19)和曝气头(20)，所述曝气管(18)位于曝气机(17)一端，所述曝气支管(19)位于曝气管(18)两侧，所述曝气头(20)位于曝气支管(19)一端。
4.根据权利要求1所述的一种污水处理环保设备，其特征在于：所述处理箱(1)上方一侧安装有散热风机(21)，且散热风机(21)设置有两个。
说明书
一种污水处理环保设备
技术领域
本实用新型涉及污水处理领域，特别涉及一种污水处理环保设备。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，主要包括厕所马桶排水、厕所洗手水、厨房排放水等。一般厨房污水成份比较复杂，污水中含有各种有机物、动植物油、蛋白质、糖、淀粉等。污水污染指标与生活污水相比，具有组成相似但有机物含量高，且含有大量的动植物油，厨房污水如果直接排放会造成水资源的污染。
目前市场上很少存在一种合适的家用污水处理环保设备，一些家用污水处理环保设备在某些方面还有些缺点和不足，比如：污水处理设备移动不方便，另外对厨房污水中的油类污水处理效果不明显，会留有残余，导致处理污水能力不强，不符合人们的需求。为此，我们提出一种污水处理环保设备。
发明内容
本实用新型的主要目的在于提供一种污水处理环保设备，可以使得污水处理的效果大大增强，有效提升污水处理的质量和效率，处理后的污水可直接用于家庭用水，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种污水处理环保设备，包括处理箱，所述处理箱内部设置有预处理箱、除油箱和净化箱，所述净化箱位于预处理箱和除油箱一侧，且预处理箱位于除油箱上方，所述预处理箱上方固定连接有连接管，且连接管设置有多个，所述预处理箱内部衔接有一号过滤板、二号过滤板和活性炭过滤网，且二号过滤板位于一号过滤板和活性炭过滤网之间，所述一号过滤板和二号过滤板一端与集污桶相连，且集污桶位于处理箱外部一侧，所述除油箱内部两侧固定连接有挡板，所述挡板之间设置有曝气装置，所述除油箱上方开设有刮油机，所述刮油机一端与集污桶管道连接，所述除油箱下方管道连接有集渣箱，且集渣箱与集污桶管道连接。
进一步地，所述净化箱内部设置有搅拌轴，所述搅拌轴外侧衔接有搅拌框，所述搅拌框内部贯穿有通孔，且通孔一端导管连接消毒剂箱，且消毒剂箱位于处理箱外部下方。
进一步地，所述曝气装置包括曝气机、曝气管、曝气支管和曝气头，所述曝气管位于曝气机一端，所述曝气支管位于曝气管两侧，所述曝气头位于曝气支管一端。
进一步地，所述处理箱上方一侧安装有散热风机，且散热风机设置有两个。
与现有技术相比，本实用新型具有如下有益效果：
1.该种一种污水处理环保设备，再使用时，通过利用处理箱内部上方设置的预处理箱，利用预处理箱上方设置的连接管可以接入多个厨房废水管，接入后的污水通过连接管进入到预处理箱内部，利用预处理箱内部的一号过滤板和二号过滤板可以有效的将污水中的大颗粒的废渣进行有效过滤，同时通过再一号过滤板和二号过滤板上方设置有刮板，可以将一号过滤板和二号过滤板上方过滤出的废渣刮到一号过滤板和二号过滤板一侧的集污桶内部，过滤后的厨房污水通过管道进入到除油箱内部，通过再除油箱的挡板之间设置有曝气装置，利用曝气装置中的曝气机将曝气通过曝气管和曝气支管输送进曝气头内部，将含油废水中通入空气，利用油珠粘附于高度分散的微气泡后使浮力增大，进而上浮速度提高近千倍，从而可以将废水中的废油和水分离开来，废油沉积在除油箱的上方，利用刮油机对废油进行收集并将废油通过管道输送进集污桶内部进行处理，可以对污水中的废油进行进一步的废油提纯，除油箱下方的杂质通过管道进入到集渣箱内部，除油过后的清水则通过管道和水泵进入到净化箱内部。
2.通过设置的净化箱，通过利用再净化箱内部设置的搅拌轴和搅拌框，利用再搅拌框内部设置有多个通孔，并且使得通孔的另一端与消毒剂箱管道连接，管道设置再搅拌轴的内部，可以通过管道将消毒剂箱内部的消毒液通过通孔排放到净化箱内部，并且同时还利用电机带动搅拌轴和搅拌框进行旋转搅拌，可以有效使得净化箱内部的净化效果大大提升，有效提升污水处理的质量和效率，处理后的污水可直接用于家庭用水。
3.通过设置的散热风机可以有效的将处理箱内部产生的热量进行及时的散发，防止处理箱内部的热量过高影响处理箱内部污水处理零件的正常工作，提升污水处理工件的使用寿命，简单高效，适合广泛推广和使用。
