申请日2018.07.05
公开(公告)日2018.11.13
IPC分类号G01N1/14
摘要

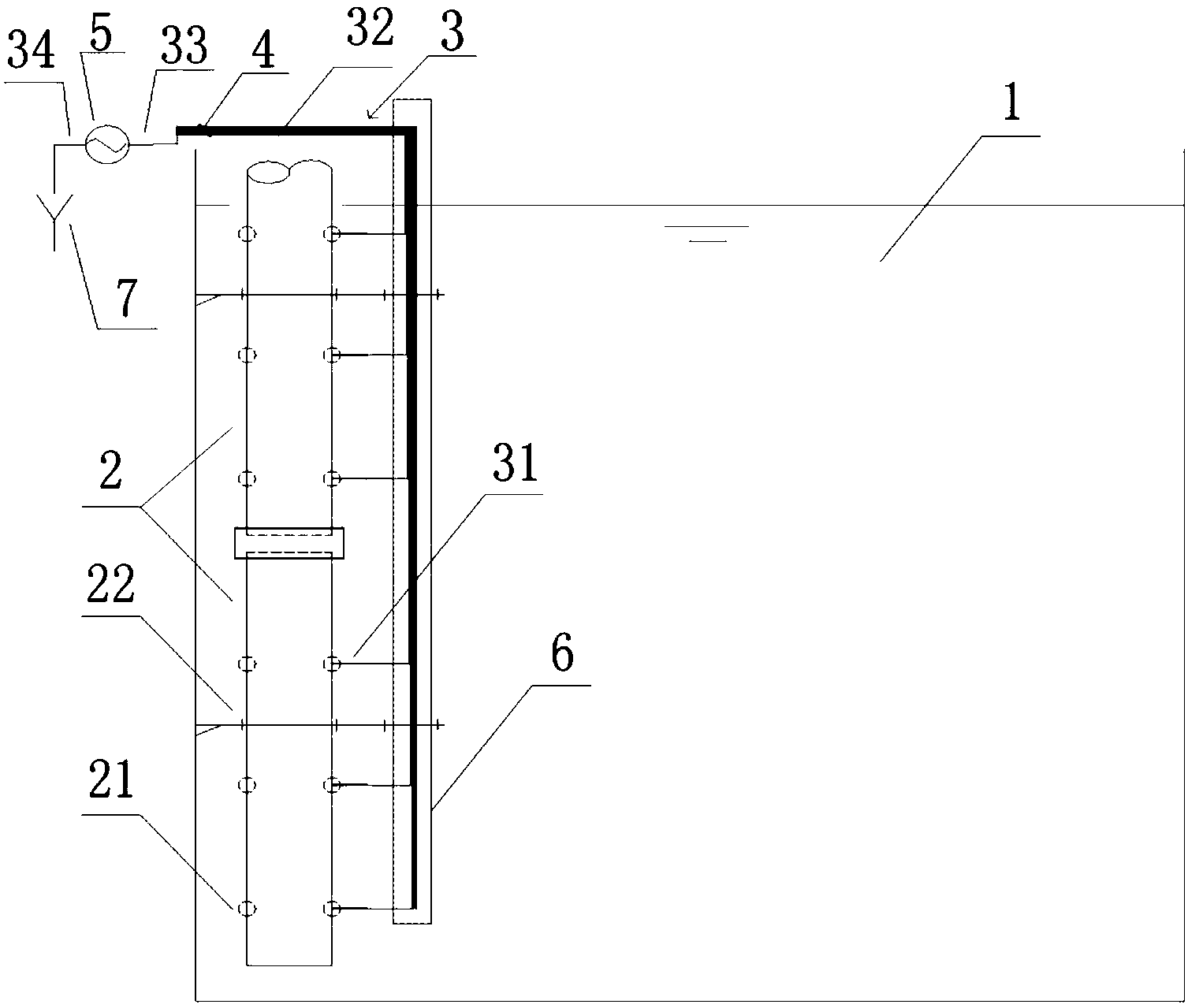

本发明提供一种用于污水处理的多点位集成采样装置，包括采样筒、采样管、多个止水夹、采样泵、护管套、存样器。在采样筒高度方向上、均匀设置有多组透水孔，各组透水孔包括在同一高度位置均匀设置的2个以上的孔;采样管包括采样总管和多根采样支管，各采样支管一端经由短管与各组透水孔中同一侧的透水孔连接，另一端汇总与采样总管一端连接;各采样支管集中敷设在护管套内;各止水夹夹紧各采样支管并进行了水深编号;采样泵分别与采样总管、出口管路连接;存样器与出口管路另一端连接。本发明既能在设施内不同深度位置进行多种采样，具有操作简单、维护方便、加工成本低、采样精准等优点。
权利要求书
1.一种用于污水处理的多点位集成采样装置，其特征在于，
所述多点位集成采样装置包括：
采样筒，所述采样筒的高度与所在设施的深度相近，且上端至少超出所述设施内最高液面15cm，在所述采样筒的高度方向上，间隔固定距离均匀设置有多组透水孔，各组所述透水孔包括在同一高度位置均匀设置的2个以上的孔;
采样管，所述采样管包括采样总管和多根采样支管，各所述采样支管一端分别经由短管与所述采样筒的各组所述透水孔中位于同一侧的各透水孔连接，另一端向上延伸至设施上方并汇总与所述采样总管一端连接;
护管套，各所述采样支管集中敷设在所述护管套内;
多个止水夹，所述止水夹数量与所述采样支管数量对应并分别进行了水深编号，各所述止水夹分别夹紧各所述采样支管的处于所述设施上方的部分;
采样泵，所述采样泵入口端与所述采样总管另一端连接，出口端与出口管路一端连接;
存样器，所述存样器与所述出口管路另一端连接，对经由所述出口管路输出的样品进行存储。
2.根据权利要求1所述的多点位集成采样装置，其特征在于，
所述多点位集成采样装置还包括至少两个支架，各所述支架一端固定安装在所述设施同一内壁的不同高度位置，另一端支撑固定所述采样筒和所述护管套。
3.根据权利要求1所述的多点位集成采样装置，其特征在于，
所述多点位集成采样装置还包括与所述采样筒和所述护管套上端连接的上端浮力部件和与所述采样筒、所述护管套下端连接的下端配重部件，所述上端浮力部件通过长度可调的牵拉绳固定于所述设施壁部或顶部，以便对所述设施内不同水平点位进行采样。
4.根据权利要求1～3中任意一项所述的多点位集成采样装置，其特征在于，
所述采样筒为一体成型的圆形或方形筒状部，或者由多个圆形或方形筒状部经由连接器连接而成，并且，所述采样筒由透明材质构成。
5.根据权利要求1～3中任意一项所述的多点位集成采样装置，其特征在于，
各组所述透水孔为在同一高度位置对称设置的偶数个孔。
6.根据权利要求5所述的多点位集成采样装置，其特征在于，
各组所述透水孔为在同一高度位置的前后左右侧对称设置的4个孔。
7.根据权利求1～3中任意一项所述的多点位集成采样装置，其特征在于，
所述止水夹为弹簧止水夹。
8.根据权利求1～4中任意一项所述的多点位集成采样装置，其特征在于，
所述采样泵为蠕动泵，相应地，所述采样管和所述出口管路均采用蠕动泵专用软管。
9.根据权利求1～4中任意一项所述的多点位集成采样装置，其特征在于，
多组所述透水孔的间隔距离为0.4m～1m;
所述透水孔的孔径为5mm～15mm;
所述短管的长度为10cm～15cm。
10.根据权利求9所述的多点位集成采样装置，其特征在于，
多组所述透水孔的间隔距离为0.6m～0.8m;
所述透水孔的孔径为8mm～10mm;
所述短管的长度为12cm或13cm。
说明书
一种用于污水处理的多点位集成采样装置
技术领域
本发明涉及污水处理领域，特别涉及一种用于污水处理的多点位集成采样装置。
背景技术
随着社会的迅速发展，对水体的污染也日趋广泛和严重。因此，对于保护环境来说，污水的处理至关重要，同样，如何对污水采样也同等重要。
现有技术中，采样装置种类繁多，如自动采样器或人工采样方式。虽然自动采样器较人工采样节省了人力成本，但它们一次都只能采集水下某一固定深度的样品，采样方式单一，无法同时对水下不同纵深进行精准采样。
因此，无法满足在设施内不同深度位置进行单独定点采样、混合点位采样的需求。
发明内容
本发明要解决的技术问题是提供一种能在设施内不同深度位置进行单独定点采样、混合点位采样的多点位集成采样装置，具有操作简单、维护方便、加工成本低、采样精准等优点。
为了解决上述技术问题，本发明的多点位集成采样装置包括：采样筒，所述采样筒的高度与所在设施的深度相近、且上端至少超出所述设施内最高液面15cm，在所述采样筒的高度方向上，间隔固定距离均匀设置有多组透水孔，各组所述透水孔包括在同一高度位置均匀设置的2个以上的孔;采样管，所述采样管包括采样总管和多根采样支管，各所述采样支管一端分别经由短管与所述采样筒的各组所述透水孔中位于同一侧的各透水孔连接，另一端向上延伸至设施上方并汇总与所述采样总管一端连接;护管套，各所述采样支管集中敷设在所述护管套内;多个止水夹，所述止水夹数量与所述采样支管数量对应并分别进行了水深编号，各所述止水夹分别夹紧各所述采样支管的处于所述设施上方的部分;采样泵，所述采样泵入口端与所述采样总管另一端连接，出口端与出口管路一端连接;存样器，所述存样器与所述出口管路另一端连接，对经由所述出口管路输出的样品进行存储。
作为本发明的优选技术方案，所述多点位集成采样装置还包括至少两个支架，各所述支架一端固定安装在所述设施同一内壁的不同高度位置，另一端支撑固定所述采样筒和所述护管套。
作为本发明的优选技术方案，所述多点位集成采样装置还包括与所述采样筒和所述护管套上端连接的上端浮力部件和与所述采样筒、所述护管套下端连接的下端配重部件，所述上端浮力部件通过长度可调的牵拉绳固定于所述设施壁部或顶部，以便对所述设施内不同水平点位进行采样。
作为本发明的优选技术方案，所述采样筒为一体成型的圆形或方形筒状部，或者由多个圆形或方形筒状部经由连接器连接而成，并且，所述采样筒由透明材质构成。
作为本发明的优选技术方案，各组所述透水孔为在同一高度位置对称设置的偶数个孔。
作为本发明的优选技术方案，各组所述透水孔为在同一高度位置的前后左右侧对称设置的4个孔。
作为本发明的优选技术方案，所述止水夹为弹簧止水夹。
作为本发明的优选技术方案，所述采样泵为蠕动泵，相应地，所述采样管和所述出口管路均采用蠕动泵专用软管。
作为本发明的优选技术方案，多组所述透水孔的间隔距离为0.4m～1m;所述透水孔的孔径为5mm～15mm;所述短管的长度为10cm～15cm。
作为本发明的优选技术方案，多组所述透水孔的间隔距离为0.6m～0.8m;所述透水孔的孔径为8mm～10mm;所述短管的长度为12cm或13cm。
通过本发明的多点位集成采样装置，能对10m深度以下的设施内不同深度位置进行单独定点采样、混合点位采样。在将本发明的多点位集成采样装置可移动地设置在设施1内的情况下，还可在无需安装多套多点位集成采样装置的情况下对设施1内不同水平面、不同立面进行采样。具有操作简单、维护方便、加工成本低、采样精准等优点。
应当理解，前述大体的描述和后续详尽的描述均为示例性说明和解释，并不应当用作对本发明所要求保护内容的限制。
