申请日2018.07.04
公开(公告)日2019.03.12
IPC分类号C02F9/12
摘要
本实用新型公开了一种降低能耗的高速磁分污水处理设备，包括蓄水箱，所述蓄水箱的内部设置有抽水泵，所述抽水泵的上端外表面固定安装有水管，所述蓄水箱的一侧固定安装有凝集池，所述凝集池的内部设置有反应池，所述反应池的内部设置有搅拌轴，所述搅拌轴的上端外表面设置有电机，所述电机的一侧设置有料斗，所述凝集池的外表面一侧固定安装有导水槽，所述导水槽的下方固定安装有处理池，所述处理池的上方活动安装有磁分离器。本实用新型所述的一种降低能耗的高速磁分污水处理设备，使用方便，能够将原水快速进行处理，便大大降低了能源的消耗，并且能够使处理的原水更加全面的飞溅到磁分离器上进行处理，带来更好的使用前景。
权利要求书

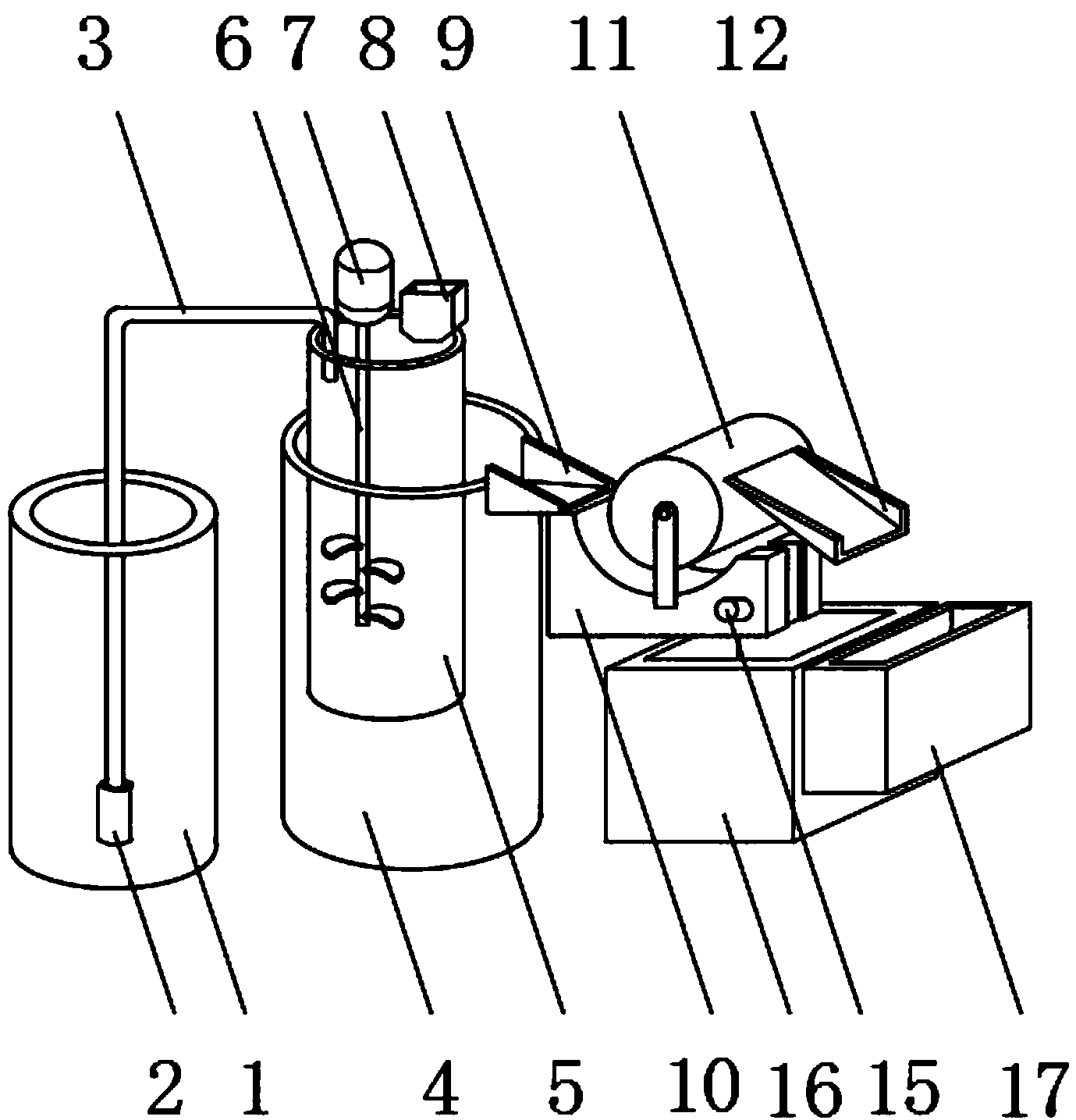

1.一种降低能耗的高速磁分污水处理设备，包括蓄水箱(1)，其特征在于：所述蓄水箱(1)的内部设置有抽水泵(2)，所述抽水泵(2)的上端外表面固定安装有水管(3)，所述蓄水箱(1)的一侧固定安装有凝集池(4)，所述凝集池(4)的内部设置有反应池(5)，所述反应池(5)的内部设置有搅拌轴(6)，所述搅拌轴(6)的上端外表面设置有电机(7)，所述电机(7)的一侧设置有料斗(8)，所述凝集池(4)的外表面一侧固定安装有导水槽(9)，所述导水槽(9)的下方固定安装有处理池(10)，所述处理池(10)的上方活动安装有磁分离器(11)，所述磁分离器(11)的外表面一侧固定安装有刮板(12)，所述处理池(10)的上端外表面活动安装有导向板(13)，所述导向板(13)的底端设置有调节杆(14)，所述调节杆(14)的外表面设置有拉杆(15)，所述处理池(10)的下方设置有集水箱(16)，所述集水箱(16)的一侧固定安装有回收箱(17)。
2.根据权利要求1所述的一种降低能耗的高速磁分污水处理设备，其特征在于：所述搅拌轴(6)底端外表面固定安装有叶片，叶片的数量为四组，所述搅拌轴(6)与电机(7)电性连接。
3.根据权利要求1所述的一种降低能耗的高速磁分污水处理设备，其特征在于：所述处理池(10)的一侧开设有出水口，出水口垂直位于集水箱(16)的上方。
4.根据权利要求1所述的一种降低能耗的高速磁分污水处理设备，其特征在于：所述调节杆(14)由三组连接杆组成，三组连接杆分别为一号连接杆、二号连接杆与三号连接杆，一号连接杆上端与导向板(13)固定连接，一号连接杆底端垂直向下与二号连接杆固定连接，三号连接杆位于二号连接杆的一侧。
5.根据权利要求1所述的一种降低能耗的高速磁分污水处理设备，其特征在于：所述磁分离器(11)的外表面设有连接支架，连接支架的数量为两组，两组连接支架分别位于磁分离器(11)的两侧。
6.根据权利要求1所述的一种降低能耗的高速磁分污水处理设备，其特征在于：所述刮板(12)的两侧均固定安装有挡板，且刮板(12)的一端垂直位于回收箱(17)开口处的上方。
说明书
一种降低能耗的高速磁分污水处理设备
技术领域
本实用新型涉及污水处理设备领域，特别涉及一种降低能耗的高速磁分污水处理设备。
背景技术
目前，污水处理采取的主要是物理法、化学法和生化法，但这些传统方法在治理污水的过程中存在处理面积大、反应时间长、投资大、效率低、能耗高等问题，而磁分离技术运用在污水处理中时具有简单方便、速度快、投资小、效率高，极少产生二次污染，因此该技术具有很大的潜在应用价值;现有的污水处理设备在使用时存在一定的弊端，首先，在对污水进行处理时，部分水源无法与磁分离器接触，便会造成污水处理不干净的情况，因此，在使用的过程中，带来了一定的影响，为此，我们提出一种降低能耗的高速磁分污水处理设备。
实用新型内容
本实用新型的主要目的在于提供一种降低能耗的高速磁分污水处理设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种降低能耗的高速磁分污水处理设备，包括蓄水箱，所述蓄水箱的内部设置有抽水泵，所述抽水泵的上端外表面固定安装有水管，所述蓄水箱的一侧固定安装有凝集池，所述凝集池的内部设置有反应池，所述反应池的内部设置有搅拌轴，所述搅拌轴的上端外表面设置有电机，所述电机的一侧设置有料斗，所述凝集池的外表面一侧固定安装有导水槽，所述导水槽的下方固定安装有处理池，所述处理池的上方活动安装有磁分离器，所述磁分离器的外表面一侧固定安装有刮板，所述处理池的上端外表面活动安装有导向板，所述导向板的底端设置有调节杆，所述调节杆的外表面设置有拉杆，所述处理池的下方设置有集水箱，所述集水箱的一侧固定安装有回收箱。
优选的，所述搅拌轴底端外表面固定安装有叶片，叶片的数量为四组，所述搅拌轴与电机电性连接。
优选的，所述处理池的一侧开设有出水口，出水口垂直位于集水箱的上方。
优选的，所述调节杆由三组连接杆组成，三组连接杆分别为一号连接杆、二号连接杆与三号连接杆，一号连接杆上端与导向板固定连接，一号连接杆底端垂直向下与二号连接杆固定连接，三号连接杆位于二号连接杆的一侧。
优选的，所述磁分离器的外表面设有连接支架，连接支架的数量为两组，两组连接支架分别位于磁分离器的两侧。
优选的，所述刮板的两侧均固定安装有挡板，且刮板的一端垂直位于回收箱开口处的上方。
与现有技术相比，本实用新型具有如下有益效果：该降低能耗的高速磁分污水处理设备，在原水从导水槽流向处理池时，使用人员将拉杆握住，从而对调节杆的位置进行调整，当调节杆向外侧拉伸时，便会使导向板升高，而调节杆向内推进时，导向板便会降低，导向板升高时，便会带动水流飞溅到磁分离器上，从而磁分离器便能更加全面的对原水内部带有磁性的粒子进行吸附，有效的防止了有接触不到原水无法进行处理的情况，整个污水处理设备结构简单，操作方便，能够将原水快速进行处理，从而便大大降低了能源的消耗，并且能够使处理的原水更加全面的飞溅到磁分离器上进行处理，相对于传统方式更好。
