申请日2018.07.04
公开(公告)日2019.03.01
IPC分类号C02F1/04; G01N1/28; C02F101/16
摘要
本实用新型公开了一种检测废水的氨氮蒸馏装置，包括玻璃瓶和液体盛放瓶，所述玻璃瓶的内部贯穿有流通管道，且玻璃瓶的上方安装有冷凝管，所述冷凝管的内部设置有螺旋管，且螺旋管的内侧安装有吸水隔棉，所述吸水隔棉的内部设置有钢丝，所述冷凝管的左侧下方固定有出水口，且冷凝管的右侧上方设置有进水口，所述流通管道的上方外侧安装有橡胶套，且橡胶套的右下方设置有蒸馏球，所述蒸馏球的外壁左侧安装有湿度表，所述液体盛放瓶的外侧安装有加热罩，且液体盛放瓶位于蒸馏球的下方。该检测废水的氨氮蒸馏装置能够分别存储气液物质，保证蒸馏彻底充分，能够时刻监测装置内部的压力和湿度情况，以对蒸馏过程进行调整。
权利要求书

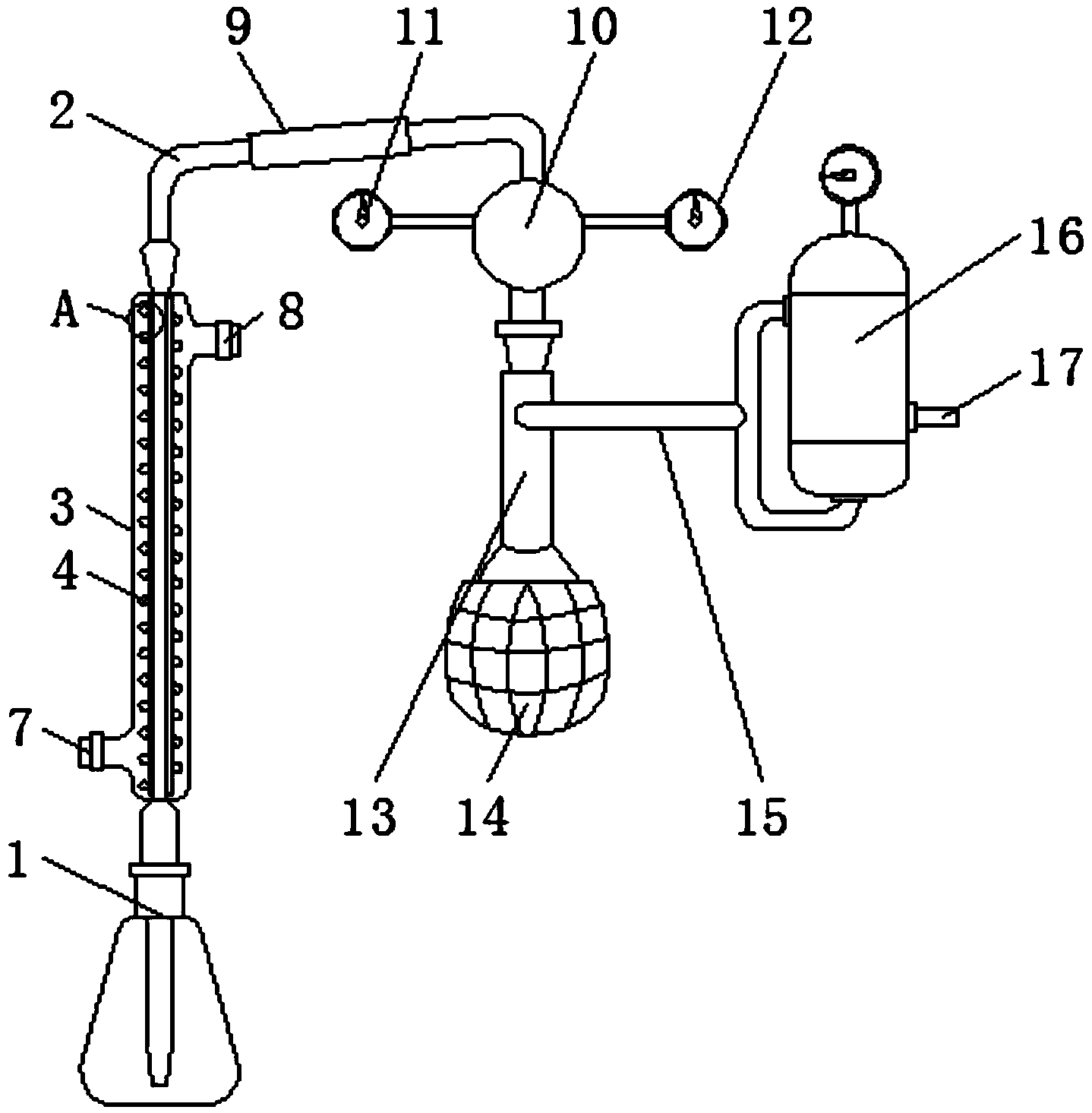

1.一种检测废水的氨氮蒸馏装置，包括玻璃瓶(1)和液体盛放瓶(13)，其特征在于：所述玻璃瓶(1)的内部贯穿有流通管道(2)，且玻璃瓶(1)的上方安装有冷凝管(3)，所述冷凝管(3)的内部设置有螺旋管(4)，且螺旋管(4)的内侧安装有吸水隔棉(5)，所述吸水隔棉(5)的内部设置有钢丝(6)，所述冷凝管(3)的左侧下方固定有出水口(7)，且冷凝管(3)的右侧上方设置有进水口(8)，所述流通管道(2)的上方外侧安装有橡胶套(9)，且橡胶套(9)的右下方设置有蒸馏球(10)，所述蒸馏球(10)的外壁左侧安装有湿度表(11)，所述液体盛放瓶(13)的外侧安装有加热罩(14)，且液体盛放瓶(13)位于蒸馏球(10)的下方，所述液体盛放瓶(13)的右侧固定有分离管(15)，且分离管(15)的右侧安装有集气瓶(16)，所述集气瓶(16)的外壁右侧设置有出气管(17)，且集气瓶(16)的侧壁内部贯穿有通流道(18)，所述集气瓶(16)的内部安装有隔板(19)，所述蒸馏球(10)的外壁右侧和集气瓶(16)的上方均设置有压力表(12)。
2.根据权利要求1所述的一种检测废水的氨氮蒸馏装置，其特征在于：所述螺旋管(4)沿冷凝管(3)的竖直方向呈螺旋环状设置，且螺旋管(4)为中空管道结构，并且螺旋管(4)的内侧面与吸水隔棉(5)的外侧面之间紧密贴合。
3.根据权利要求1所述的一种检测废水的氨氮蒸馏装置，其特征在于：所述钢丝(6)沿吸水隔棉(5)的竖直方向等距设置，且吸水隔棉(5)的对称中心线与冷凝管(3)的中轴线重合。
4.根据权利要求1所述的一种检测废水的氨氮蒸馏装置，其特征在于：所述加热罩(14)的内侧面与液体盛放瓶(13)的外侧面之间相互贴合，且加热罩(14)为网兜状结构。
5.根据权利要求1所述的一种检测废水的氨氮蒸馏装置，其特征在于：所述液体盛放瓶(13)通过分离管(15)与集气瓶(16)相连通，且分离管(15)的外形为“Y”字形。
6.根据权利要求1所述的一种检测废水的氨氮蒸馏装置，其特征在于：所述通流道(18)沿集气瓶(16)的侧壁竖直方向均匀设置，且隔板(19)之间关于集气瓶(16)的竖直中心线对称，并且隔板(19)之间相互平行。
说明书
一种检测废水的氨氮蒸馏装置
技术领域
本实用新型涉及蒸馏装置技术领域，具体为一种检测废水的氨氮蒸馏装置。
背景技术
蒸馏是一种热力学的分离工艺，它利用混合液体或液-固体系中各组分沸点不同，使低沸点组分蒸发，再冷凝以分离整个组分的单元操作过程，是蒸发和冷凝两种单元操作的联合，在废水的氨氮检测过程中，常常需要使用到蒸馏手段，来将废水中的水和气进行分离，利用对气体的检测，判断废水中氨氮成分比值。现代的蒸馏装置，尤其是实验室用的蒸馏装置，其自身结构非常简单，虽然便于使用，但是对于气液的存储效果并不是很好，在蒸馏过程中，还需要考虑到蒸馏装置内部空气受热产生的膨胀压力，因为如果压力过大，会对蒸馏装置，特别是蒸馏装置的管道部分，损伤较大，为此，我们提出一种能够分别存储气液物质、能够时刻监测装置内部的压力和湿度情况的蒸馏装置。
实用新型内容
本实用新型的目的在于提供一种检测废水的氨氮蒸馏装置，以解决上述背景技术中提出的现代的蒸馏装置，尤其是实验室用的蒸馏装置，其自身结构非常简单，虽然便于使用，但是对于气液的存储效果并不是很好，在蒸馏过程中，还需要考虑到蒸馏装置内部空气受热产生的膨胀压力，因为如果压力过大，会对蒸馏装置，特别是蒸馏装置的管道部分，损伤较大的问题。
为实现上述目的，本实用新型提供如下技术方案：一种检测废水的氨氮蒸馏装置，包括玻璃瓶和液体盛放瓶，所述玻璃瓶的内部贯穿有流通管道，且玻璃瓶的上方安装有冷凝管，所述冷凝管的内部设置有螺旋管，且螺旋管的内侧安装有吸水隔棉，所述吸水隔棉的内部设置有钢丝，所述冷凝管的左侧下方固定有出水口，且冷凝管的右侧上方设置有进水口，所述流通管道的上方外侧安装有橡胶套，且橡胶套的右下方设置有蒸馏球，所述蒸馏球的外壁左侧安装有湿度表，所述液体盛放瓶的外侧安装有加热罩，且液体盛放瓶位于蒸馏球的下方，所述液体盛放瓶的右侧固定有分离管，且分离管的右侧安装有集气瓶，所述集气瓶的外壁右侧设置有出气管，且集气瓶的侧壁内部贯穿有通流道，所述集气瓶的内部安装有隔板，所述蒸馏球的外壁右侧和集气瓶的上方均设置有压力表。
优选的，所述螺旋管沿冷凝管的竖直方向呈螺旋环状设置，且螺旋管为中空管道结构，并且螺旋管的内侧面与吸水隔棉的外侧面之间紧密贴合。
优选的，所述钢丝沿吸水隔棉的竖直方向等距设置，且吸水隔棉的对称中心线与冷凝管的中轴线重合。
优选的，所述加热罩的内侧面与液体盛放瓶的外侧面之间相互贴合，且加热罩为网兜状结构。
优选的，所述液体盛放瓶通过分离管与集气瓶相连通，且分离管的外形为“Y”字形。
优选的，所述通流道沿集气瓶的侧壁竖直方向均匀设置，且隔板之间关于集气瓶的竖直中心线对称，并且隔板之间相互平行。
与现有技术相比，本实用新型的有益效果是：该检测废水的氨氮蒸馏装置能够分别存储气液物质，保证蒸馏彻底充分，能够时刻监测装置内部的压力和湿度情况，以对蒸馏过程进行调整，在装置中，冷凝管起冷却作用，螺旋管中时刻存有冷却水流，利用螺旋管的螺旋设置，使气流在经过冷凝管时，得到稳定且恒定的冷却，吸水隔棉用于锁水，避免水流快速流失或水流供应不够均匀导致气流受冷不均而出现蒸馏不够充分的问题，在吸水隔棉中通过钢丝的均匀设置保证了吸水隔棉的结构强度，加热罩内壁密布有呈网状结构的加热丝，通电后可产生热量，热量作用到液体盛放瓶中，对液体盛放瓶中留存的少量氨氮气体进行蒸腾散发，避免蒸馏不充分导致气液分离不够彻底，分离管用于传导气体，将气体传送给集气瓶，分离管采用上下两个方向的进气方式，将氨氮气体传入到集气瓶中，在集气瓶中，通流道中可通入冷却介质，以对气体中含有的少量水蒸气进行冷凝，利用分离管再返回到液体盛放瓶中，隔板采用铜铝复合板材质，本身具有较好的传热性，能够带走气体中的热量，以快速冷却水蒸气，湿度表用于检测蒸馏球内部湿度，压力表用于检测蒸馏球内部以及集气瓶内部气体压力情况。
