申请日2018.07.04
公开(公告)日2019.03.01
IPC分类号C02F9/08
摘要
本实用新型涉及一种污水过滤装置，包括上方的过滤箱和下方的净化箱，过滤箱的两侧内壁上在不同高度处分别交错安装有轴线与顶壁平面平行的转筒，且过滤箱的一侧内壁在上下分别开设有贯穿该侧壁的开口，过滤箱一侧外壁在开口之间通过支架轴接有主动辊和与其相配的从动辊，且从动辊和主动辊之间匹配有与过滤箱内壁各个转筒滑动连接的过滤膜，所述的下导辊下方设有安装在过滤箱外壁且与过滤膜接触的带毛刷的带轮;所述的净化箱内设有搅拌轴位于竖直方向的搅拌装置和位于净化箱两侧壁上对射的紫外灯透光管，所述的净化箱顶壁在搅拌装置的两侧分别开设消毒剂加入口。本实用新型结构简单，对污水的处理效果好。
权利要求书
1.一种污水过滤装置，包括上方的过滤箱和下方的净化箱，所述的过滤箱的顶壁和底壁分别开设有进水口和出水口，其特征在于：所述的过滤箱的两侧内壁上在不同高度处分别交错安装有轴线与顶壁平面平行的转筒，且过滤箱的一侧内壁在上下分别开设有贯穿该侧壁的开口，所述的过滤箱一侧外壁在开口之间通过支架轴接有主动辊，所述的支架在主动辊远离过滤箱的一侧轴接有与主动辊相配的从动辊，且从动辊和主动辊之间匹配有与过滤箱内壁各个转筒滑动连接的过滤膜，所述的过滤膜通过安装在过滤箱外壁的上导辊和下导辊水平贯穿两个开口，所述的下导辊下方设有安装在过滤箱外壁且与过滤膜宽度方向接触的带毛刷的清洗带轮，所述的带轮的轴线与下导辊轴线垂直且由驱动电机驱动;所述的净化箱的顶壁和底壁分别开设净化口和排放口，且净化箱内设有搅拌轴位于竖直方向的搅拌装置和位于净化箱两侧壁上对射的紫外灯透光管，所述的净化箱顶壁在搅拌装置的两侧分别开设消毒剂加入口，所述的净化口与出水口通过管道连接。
2.根据权利要求1所述的污水过滤装置，其特征在于：所述的主动辊的两端分别通过转轴与支架轴接，所述的转轴上分别固定有皮带轮，所述的皮带轮通过皮带与其相配且固定在过滤箱外壁的双轴电机连接。
3.根据权利要求1所述的污水过滤装置，其特征在于：所述的搅拌装置包括由驱动电机驱动且转动设置在过滤箱顶壁中心的搅拌轴，所述的搅拌轴长度方向上固定有螺旋叶片。
4.根据权利要求1所述的污水过滤装置，其特征在于：所述的紫外灯透光管在净化口下方沿竖直方向且交错设置固定在净化箱的两侧内壁上。
5.根据权利要求1所述的污水过滤装置，其特征在于：所述的净化箱内在净化口处安装有流量计，所述的消毒剂加入口通过消毒剂输送管道和计量泵与至盛装消毒剂的存储室连接，所述的消毒剂输送管道上设置有控制阀，所述的控制阀的开关、流量计和计量泵分别与净化箱外的控制柜电连接。
说明书
一种污水过滤装置
技术领域
本实用新型涉及环保设备技术领域，具体涉及一种污水过滤装置。
背景技术
污水过滤装置是用于对污水进行过滤处理的设备，污水过滤装置可以将污水中的水和其他杂物相分离，污水过滤装置随着科学技术的不断发展，用户对污水过滤装置提出了更高的使用要求，污水过滤装置包括用于过滤处理的过滤膜，现有的污水过滤装置在过滤膜对污水进行处理的过程中，无法同步对过滤膜上的垃圾进行清理，进而对过滤的效果产生不利的影响。
实用新型内容
本实用新型针对现有技术的不足，提供一种污水过滤装置，便于清洁内部的过滤膜且能对过滤后的污水进行消毒杀菌，增强了污水的处理效果。
本实用新型是通过如下技术方案实现的：

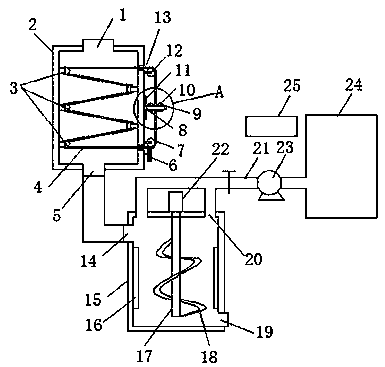

提供一种污水过滤装置，包括上方的过滤箱和下方的净化箱，所述的过滤箱的顶壁和底壁分别开设有进水口和出水口，所述的过滤箱的两侧内壁上在不同高度处分别交错安装有轴线与顶壁平面平行的转筒，且过滤箱的一侧内壁在上下分别开设有贯穿该侧壁的开口，所述的过滤箱一侧外壁在开口之间通过支架轴接有主动辊，所述的支架在主动辊远离过滤箱的一侧轴接有与主动辊相配的从动辊，且从动辊和主动辊之间匹配有与过滤箱内壁各个转筒滑动连接的过滤膜，所述的过滤膜通过安装在过滤箱外壁的上导辊和下导辊水平贯穿两个开口，所述的下导辊下方设有安装在过滤箱外壁且与过滤膜宽度方向接触的带毛刷的清洗带轮，所述的带轮的轴线与下导辊轴线垂直且由驱动电机驱动;所述的净化箱的顶壁和底壁分别开设净化口和排放口，且净化箱内设有搅拌轴位于竖直方向的搅拌装置和位于净化箱两侧壁上对射的紫外灯透光管，所述的净化箱顶壁在搅拌装置的两侧分别开设消毒剂加入口，所述的净化口与出水口通过管道连接。
过滤箱内的交错设置的转筒上与主动辊和从动辊之间滑动连接有贯穿上下两个开口的过滤膜，过滤膜呈折线式分布在过滤箱内，从顶部注入的污水经过多级过滤处理，大颗粒及沉淀物被隔绝在过滤膜上，并通过过滤箱外部设置的带毛刷的带轮的转动不断对过滤膜进行清洁，保证其具有良好的过滤性，过滤后的污水经出水口进入净化箱内，通过加入相应的消毒剂在搅拌装置的搅拌下与污水进行混合消毒同时配合净化箱侧壁上设置的紫外灯透光管的杀菌，实现对污水的过滤消毒杀菌等多重效果。
进一步的，所述的主动辊的两端分别通过转轴与支架轴接，所述的转轴上分别固定有皮带轮，所述的皮带轮通过皮带与其相配且固定在过滤箱外壁的双轴电机连接。
主动辊通过双轴电机的驱动与从动辊配合，使得过滤膜在过滤箱内的滚筒上发生转动，不断对污水进行过滤处理。
进一步的，所述的搅拌装置包括由驱动电机驱动且转动设置在过滤箱顶壁中心的搅拌轴，所述的搅拌轴长度方向上固定有螺旋叶片。
搅拌轴上的螺旋叶片在驱动电机的驱动下，不断促进污水与消毒剂的混合，保证净化箱内对污水的消毒效果。
进一步的，所述的紫外灯透光管在净化口下方沿竖直方向且交错设置固定在净化箱的两侧内壁上。
紫外灯透光管在竖直方向分布对净化箱内的污水进行杀菌，交错设置在两侧壁上，可以相互补充紫外光源，保证紫外线可以更广的对污水进行照射杀菌。
进一步的，所述的净化箱内在净化口处安装有流量计，所述的消毒剂加入口通过消毒剂输送管道和计量泵与至盛装消毒剂的存储室连接，所述的消毒剂输送管道上设置有控制阀，所述的控制阀的开关、流量计和计量泵分别与净化箱外的控制柜电连接。
通过净化口的流量计对污水流量进行监测，并通过设置控制柜控制计量泵将合适量的消毒剂经消毒剂输送管道输送到净化箱内对污水进行消毒处理，提高污水处理的效率。
本实用新型的有益效果：
一、通过过滤箱内的折线式阶梯分布的过滤膜对污水进行多级过滤，过滤膜主动辊的带动下沿着各个滚筒转动，通过下导辊下方的带毛刷的带轮旋转不断对过滤膜上过滤的杂质及沉淀物进行清理，保证污水的过滤效果。
二、过滤后的污水进入净化箱内通过加入适量的消毒剂并在搅拌装置的搅拌混合下对污水进行消毒，净化箱两侧内壁上的紫外线透光管对污水进行杀菌处理，增强了污水的净化效果。
