申请日2018.07.02
公开(公告)日2019.01.15
IPC分类号F04D29/18; F04D29/08; B01F5/16
摘要
本实用新型属于机械设备技术领域，涉及一种用于水处理行业的后折式叶片及密封结构，包括叶轮、轮毂、端盖及壳体，其特征在于所述叶轮为后折式结构形式，叶轮的叶片上有至少一道折边，叶片的边缘为圆弧结构;所述轮毂与端盖之间通过至少两道凹凸结构来实现密封，本实用新型的改进结构用于水处理行业的潜水搅拌机、推流机等设备，搅拌效果好，减少了动力消耗及对填料球的破坏。防止了水中的杂质、异物进入轮毂内腔中破坏水封，保证了设备的稳定长周期安全运行。
权利要求书
1.用于水处理行业的后折式叶片及密封结构，包括叶轮、轮毂、端盖及壳体，其特征在于所述叶轮为后折式结构形式，叶轮的叶片上有至少道一折边，叶片的边缘为圆弧结构;所述轮毂与端盖之间通过至少两道凹凸结构来实现密封。
2.如权利要求1所述用于水处理行业的后折式叶片及密封结构，其特征在于所述轮毂端面上开一凹槽，端盖凸台端面上也开一凹槽，在轮毂与端盖之间形成两道凹凸配套的密封结构。
3.如权利要求1所述用于水处理行业的后折式叶片及密封结构，其特征在于所述端盖凸台端面上开一凹槽，轮毂内有一凸台，端盖上凹槽与轮毂内凸台形成一道凹凸配套的密封结构;轮毂上的内孔与和壳体上的凸台形成另一道凹凸配套的密封结构。
4.如权利要求2或3所述用于水处理行业的后折式叶片及密封结构，其特征在于所述凹凸配套之间的间隙为0.25-1.0mm。
说明书
用于水处理行业的后折式叶片及密封结构
技术领域
本实用新型属于机械设备技术领域，具体涉及一种潜水搅拌机、推流机等设备所使用的后折式叶片及密封结构。
背景技术
目前水处理行业所用潜水搅拌机、推流机等设备使用的叶片轮廓均为流线型(圆弧型)的(如附图1和2所示)，同时叶片的边缘具有棱角，这样的结构形式使得水循环流动慢、推力弱、搅拌效果不理想;另外叶片边缘为棱角结构，增加了动力消耗，同时对填料球形成破坏。
另外，现有的设备，轮毂与端盖之间采用平面接触，通过减小平面之间间隙的方式来实现密封的，这样的密封结构间隙大且平直，由于污水中细小缠绕物及细微沙粒容易进入轮毂内腔中破坏水封，影响设备的稳定安全运行。
发明内容
本实用新型是一种潜水搅拌机、推流机等设备使用的新型后折式叶片及密封结构。

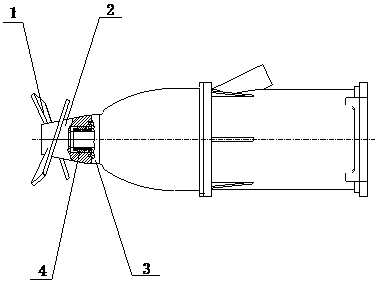

本实用新型的主要技术方案：用于水处理行业的后折式叶片及密封结构，包括叶轮、轮毂、端盖及壳体，其特征在于所述叶轮为后折式结构形式，叶轮的叶片上有至少一道折边，叶片的边缘为圆弧结构;所述轮毂与端盖之间通过至少两道凹凸结构来实现密封。
优选地，所述轮毂端面上开一凹槽，端盖凸台端面上也开一凹槽，在轮毂与端盖之间形成两道凹凸配套的密封结构。
优选地，所述端盖凸台端面上开一凹槽，轮毂内有一凸台，端盖上凹槽与轮毂内凸台形成一道凹凸配套的密封结构;轮毂上的内孔与和壳体上的凸台形成另一道凹凸配套的密封结构。
优选地，所述凹凸配套之间的间隙为0.25-1.0mm。
本实用新型采用后折式叶片，通过折边形成一定角度，在同样面积的条件下，旋转的叶轮搅动液体产生旋向，利用沿着机体表面的剪切力来进行混合，使流场以外的液体通过摩擦产生搅拌效果，在极度混合的同时，形成体积流，应用大体积的流动模式使受控流体被推流输送，能使水循环流动更快、推力更强、搅拌效果更好;另外叶片周边是圆弧结构，减少动力消耗，对填料球不会形成破坏。
本实用新型轮毂与端盖之间采用至少两道迷宫密封结构，通过保证凹凸配套之间的合理间隙，来防止水中的杂质、异物进入轮毂内腔中破坏水封，保证了设备的稳定长周期安全运行。
本实用新型的改进结构用于水处理行业的潜水搅拌机、推流机等设备，搅拌效果好，减少了动力消耗及对填料球的破坏。防止了水中的杂质、异物进入轮毂内腔中破坏水封，保证了设备的稳定长周期安全运行。
