废水管道远程检测系统

发布时间:2019-4-6 9:20:55

  申请日2018.07.02

  公开(公告)日2019.01.01

  IPC分类号G05B19/042; G01L19/08

  摘要

  本实用新型公开了一种废水管道远程检测系统,包括微处理器装置、至少两个压力变送器、433MHz模块、GPRS模块、通讯接口、通讯接口和存储单元装置;第一压力变送器设置在第一取水管道位置,第二压力变送器设置在第二取水管道位置,第一压力变送器的输出端与微处理器装置的第一数字输入端连接,第二压力变送器的输出端与微处理器装置的第二数字输入端连接,433MHz模块的输入输出端与微处理器装置的第一输入输出端连接。本实用新型能够对废水管道进行远程自动化检测,减少了系统组成,降低了成本,提高了废水管道的检测效率,具有较好的经济效益。

  权利要求书

  1.一种废水管道远程检测系统,其特征在于,包括微处理器装置、至少两个压力变送器、433MHz模块、GPRS模块、通讯接口、通讯接口和存储单元装置;第一压力变送器设置在第一取水管道位置,第二压力变送器设置在第二取水管道位置,所述第一压力变送器的输出端与微处理器装置的第一数字输入端连接,所述第二压力变送器的输出端与微处理器装置的第二数字输入端连接,所述433MHz模块的输入输出端与微处理器装置的第一输入输出端连接,所述GPRS模块的输入输出端与微处理器装置的第二输入输出端连接,所述通讯接口与微处理器装置的第三输入输出端连接,所述存储单元装置的输入输出端与微处理器装置的第四输入输出端连接。

  2.根据权利要求1所述的一种废水管道远程检测系统,其特征在于,包括显示单元装置,所述显示单元装置的输入输出端与微处理器装置的第五输入输出端连接。

  3.根据权利要求1所述的一种废水管道远程检测系统,其特征在于,包括键盘单元装置,所述键盘单元装置的输出端与微处理器装置的输入端连接。

  4.根据权利要求1所述的一种废水管道远程检测系统,其特征在于,包括服务器,所述服务器的输入输出端与GPRS模块的输入输出端连接。

  5.根据权利要求1所述的一种废水管道远程检测系统,其特征在于,所述通讯接口包括RS232接口、RS485接口、RS422接口中的一种或多种。

  6.根据权利要求2所述的一种废水管道远程检测系统,其特征在于,所述显示单元装置包括LCD显示器。

  说明书

  一种废水管道远程检测系统

  技术领域

  本实用新型涉及环境检测技术领域,更为具体地,涉及一种废水管道远程检测系统。

  背景技术

  废水管道检测是为了了解管道的内部状况,根据管道的内部状况,可以确认管道是否需要进行修养和养护。现有的管道检测系统大多通过检测终端进行离线检测,存在使用不方便,检测人力成本高,数据采集效率低下等问题。

  实用新型内容

  本实用新型的目的在于克服现有技术的不足,提供一种废水管道远程检测系统,能够对废水管道进行远程自动化检测,减少了系统组成,降低了成本,提高了废水管道的检测效率,具有较好的经济效益。

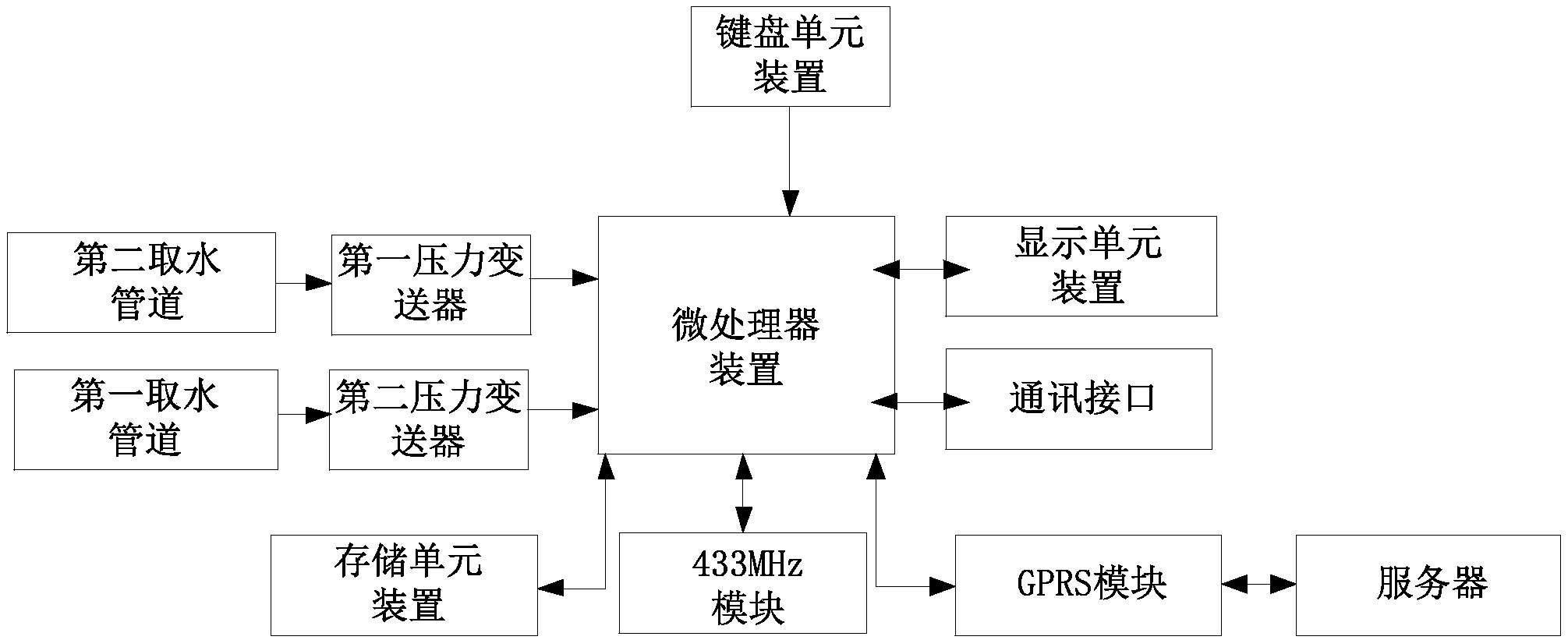

  本实用新型的目的是通过以下技术方案来实现的:一种废水管道远程检测系统,包括微处理器装置、至少两个压力变送器、433MHz模块、GPRS模块、通讯接口、通讯接口和存储单元装置;第一压力变送器设置在第一取水管道位置,第二压力变送器设置在第二取水管道位置,所述第一压力变送器的输出端与微处理器装置的第一数字输入端连接,所述第二压力变送器的输出端与微处理器装置的第二数字输入端连接,所述433MHz模块的输入输出端与微处理器装置的第一输入输出端连接,所述GPRS模块的输入输出端与微处理器装置的第二输入输出端连接,所述通讯接口与微处理器装置的第三输入输出端连接,所述存储单元装置的输入输出端与微处理器装置的第四输入输出端连接。

  进一步的,包括显示单元装置,所述显示单元装置的输入输出端与微处理器装置的第五输入输出端连接。

  进一步的,包括键盘单元装置,所述键盘单元装置的输出端与微处理器装置的输入端连接。

  进一步的,包括服务器,所述服务器的输入输出端与GPRS模块的输入输出端连接。

  进一步的,所述通讯接口包括RS232接口、RS485接口、RS422接口中的一种或多种。

  进一步的,所述显示单元装置包括LCD显示器。

  本实用新型的有益效果是:

  (1)本实用新型通过微处理器装置、压力变送器、433MHz模块、GPRS模块、通讯接口、通讯接口和存储单元装置等,能够对废水管道进行远程自动化检测,减少了系统组成,降低了成本,提高了废水管道的检测效率,具有较好的经济效益。
