申请日2018.04.03
公开(公告)日2018.10.02
IPC分类号E03C1/122; E03C1/126; E03C1/266
摘要
本发明公开了一种污水收集管道，包括高度依次降低设置的污水管，所述污水管贯穿墙体连接于竖直设置的收集管，所述墙体的右侧上部设有水平设置的支撑板，所述支撑板的上端安装有伺服电机，所述支撑板的底部连接有上对接管，所述收集管的上端设有下对接管，所述上对接管通过中部对接管连接于下对接管，所述中部对接管的右侧连接有气味处理箱，所述伺服电机输出端的转轴贯穿支撑板并伸入至中部对接管和收集管内，所述转轴表面设有搅拌杆，本发明污水经由污水管排入至收集管，通过伺服电机工作，使得转轴带动搅拌杆转动，防止收集管内部排泄物堵塞，同时，收集管内部气体向上经由对接管至气味处理箱内，经由活性炭存储箱内的活性炭吸收除臭。
权利要求书
1.一种污水收集管道，包括高度依次降低设置的污水管(1)，所述污水管(1)贯穿墙体(2)连接于竖直设置的收集管(8)，其特征在于：所述墙体(2)的右侧上部设有水平设置的支撑板(3)，所述支撑板(3)的上端安装有伺服电机(5)，所述支撑板(3)的底部连接有上对接管(11)，所述收集管(8)的上端设有下对接管(13)，所述上对接管(11)通过中部对接管(12)连接于下对接管(13)，所述中部对接管(12)的右侧连接有气味处理箱(6)，所述气味处理箱(6)的中部设有用于安装活性炭存储箱(17)的安装腔(14)，所述活性炭存储箱(17)的侧边设有透气孔(20)，所述伺服电机(5)输出端的转轴(7)贯穿支撑板(3)并伸入至中部对接管(12)和收集管(8)内，所述转轴(7)表面设有搅拌杆(9)。
2.根据权利要求1所述的一种污水收集管道，其特征在于：所述污水管(1)与收集管(8)的连接处通过螺纹管(10)进行连接。
3.根据权利要求1所述的一种污水收集管道，其特征在于：所述伺服电机(5)的外侧安装有防雨罩(4)。

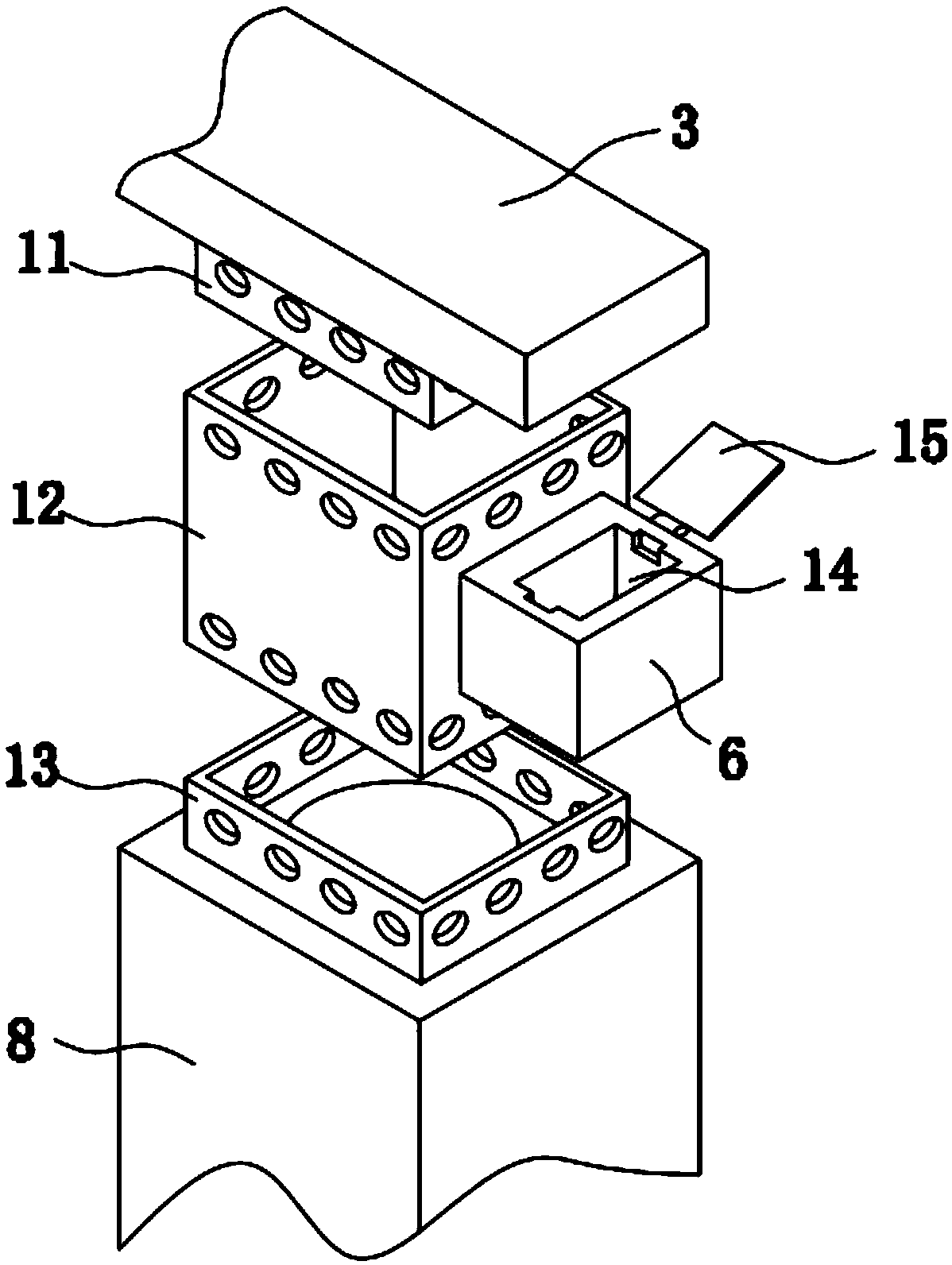

4.根据权利要求1所述的一种污水收集管道，其特征在于：所述上对接管(11)插入中部对接管(12)上部内腔，所述下对接管(13)插入中部对接管(12)下部内腔，所述中部对接管(12)与上对接管(11)和下对接管(13)通过螺栓进行固定连接。
5.根据权利要求1所述的一种污水收集管道，其特征在于：所述气味处理箱(6)的上端通过铰链(16)连接有端盖(15)。
6.根据权利要求1所述的一种污水收集管道，其特征在于：所述活性炭存储箱(17)的上端两侧设有定位板(19)，所述定位板(19)上端焊接有把手(18)，所述安装腔(14)侧壁设有定位凹槽(21)，所述定位板(19)卡接在定位凹槽(21)内。
7.一种权利要求1所述的污水收集管道的使用方法，其特征在于：具体包括以下步骤：
S1、污水管(1)的上端连接于房间的马桶底部的排污口处，然后将污水管(1)贯穿墙体(2)后并连接于竖直设置的收集管(8)，完成污水管(1)和收集管(8)的连接和安装固定;
S2、上对接管(11)通过中部对接管(12)连接于下对接管(13)，使得伺服电机(5)输出端的转轴(7)贯穿支撑板(3)并伸入至中部对接管(12)和收集管(8)内;
S3、装有活性炭的活性炭存储箱(17)放置于安装腔(14)内，使得定位板(19)卡接在定位凹槽(21)内;
S4、污水经由污水管(1)排入至收集管(8)，通过伺服电机(5)工作，使得转轴(7)带动搅拌杆(9)转动，防止收集管(8)内部排泄物堵塞，同时，收集管(8)内部气体向上经由对接管(12)至气味处理箱(6)内，经由活性炭存储箱(17)内的活性炭吸收除臭。
说明书
一种污水收集管道及其使用方法
技术领域
本发明属于污水收集管道技术领域，具体涉及一种污水收集管道，本发明还涉及到一种污水收集管道的使用方法。
背景技术
生活污水是人类生活生产过程中所产生的污水，生活污水中含有大量的有机物。生活污水的无序排放不仅加剧了水资源的短缺，而且直接影响到人们的生存环境和水体恶化。
如申请号为CN201120188766.9的中国专利，其公开了一种污水处理管道，包括污水管道，所述污水管道包括原生污水进口和污水出口，所述原生污水进口的管径大于污水出口的管径，所述污水管道上部管壁连接有水处理剂添加通道，所述污水管道下部管壁连接有污水回流管道，所述水处理剂添加通道与原生污水进口之间的距离大于污水回流管道与原生污水进口之间的距离。
其结构简单，管道内部容易形成堵塞，造成无法收集污水的状况;同时，其无法做到对污水异味的处理，不利于污水的环保处理。
为此，我们提出一种污水收集管道及其使用方法，以解决上述背景技术中提到的问题。
发明内容
本发明的目的在于提供一种污水收集管道及其使用方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水收集管道，包括高度依次降低设置的污水管，所述污水管贯穿墙体连接于竖直设置的收集管，所述墙体的右侧上部设有水平设置的支撑板，所述支撑板的上端安装有伺服电机，所述支撑板的底部连接有上对接管，所述收集管的上端设有下对接管，所述上对接管通过中部对接管连接于下对接管，所述中部对接管的右侧连接有气味处理箱，所述气味处理箱的中部设有用于安装活性炭存储箱的安装腔，所述活性炭存储箱的侧边设有透气孔，所述伺服电机输出端的转轴贯穿支撑板并伸入至中部对接管和收集管内，所述转轴表面设有搅拌杆。
优选的，所述污水管与收集管的连接处通过螺纹管进行连接。
优选的，所述伺服电机的外侧安装有防雨罩。
优选的，所述上对接管插入中部对接管上部内腔，所述下对接管插入中部对接管下部内腔，所述中部对接管与上对接管和下对接管通过螺栓进行固定连接。
优选的，所述气味处理箱的上端通过铰链连接有端盖。
优选的，所述活性炭存储箱的上端两侧设有定位板，所述定位板上端焊接有把手，所述安装腔侧壁设有定位凹槽，所述定位板卡接在定位凹槽内。
本发明还提供了一种污水收集管道的使用方法，具体包括以下步骤：
S1、污水管的上端连接于房间的马桶底部的排污口处，然后将污水管贯穿墙体后并连接于竖直设置的收集管，完成污水管和收集管的连接和安装固定;
S2、上对接管通过中部对接管连接于下对接管，使得伺服电机输出端的转轴贯穿支撑板并伸入至中部对接管和收集管内;
S3、装有活性炭的活性炭存储箱放置于安装腔内，使得定位板卡接在定位凹槽内;
S4、污水经由污水管排入至收集管，通过伺服电机工作，使得转轴带动搅拌杆转动，防止收集管内部排泄物堵塞，同时，收集管内部气体向上经由对接管至气味处理箱内，经由活性炭存储箱内的活性炭吸收除臭。
本发明提供的一种污水收集管道及其使用方法，本发明污水经由污水管排入至收集管，通过伺服电机工作，使得转轴带动搅拌杆转动，防止收集管内部排泄物堵塞，同时，收集管内部气体向上经由对接管至气味处理箱内，经由活性炭存储箱内的活性炭吸收除臭。
