申请日2018.04.03
公开(公告)日2018.11.27
IPC分类号C02F1/00
摘要
本实用新型公开了一种筋混凝土预制污水处理圆锥台顶盖装置，其结构包括底座、保护套、圆锥台、螺丝、套环、连接头、顶板、螺栓、顶盖装置，本实用新型一种筋混凝土预制污水处理圆锥台顶盖装置，结构上设有顶盖装置，连接头与顶盖装置的外表面相嵌套，用手拿住顶盖装置顺时针转动，齿条受到力的转动就会开始转动运行，随着齿条的转动带动着齿轮进行逆时针转动，推杆受到力的推动就会推动着卡块慢慢的向内滑动，进行固定装置，反之转动，就可以拿起顶盖装置，在使用污水处理圆锥台的过程中，顶盖装置在拆卸安装的过程中不易发生磨损老化的现象，从而延长了顶盖装置的使用寿命。
权利要求书

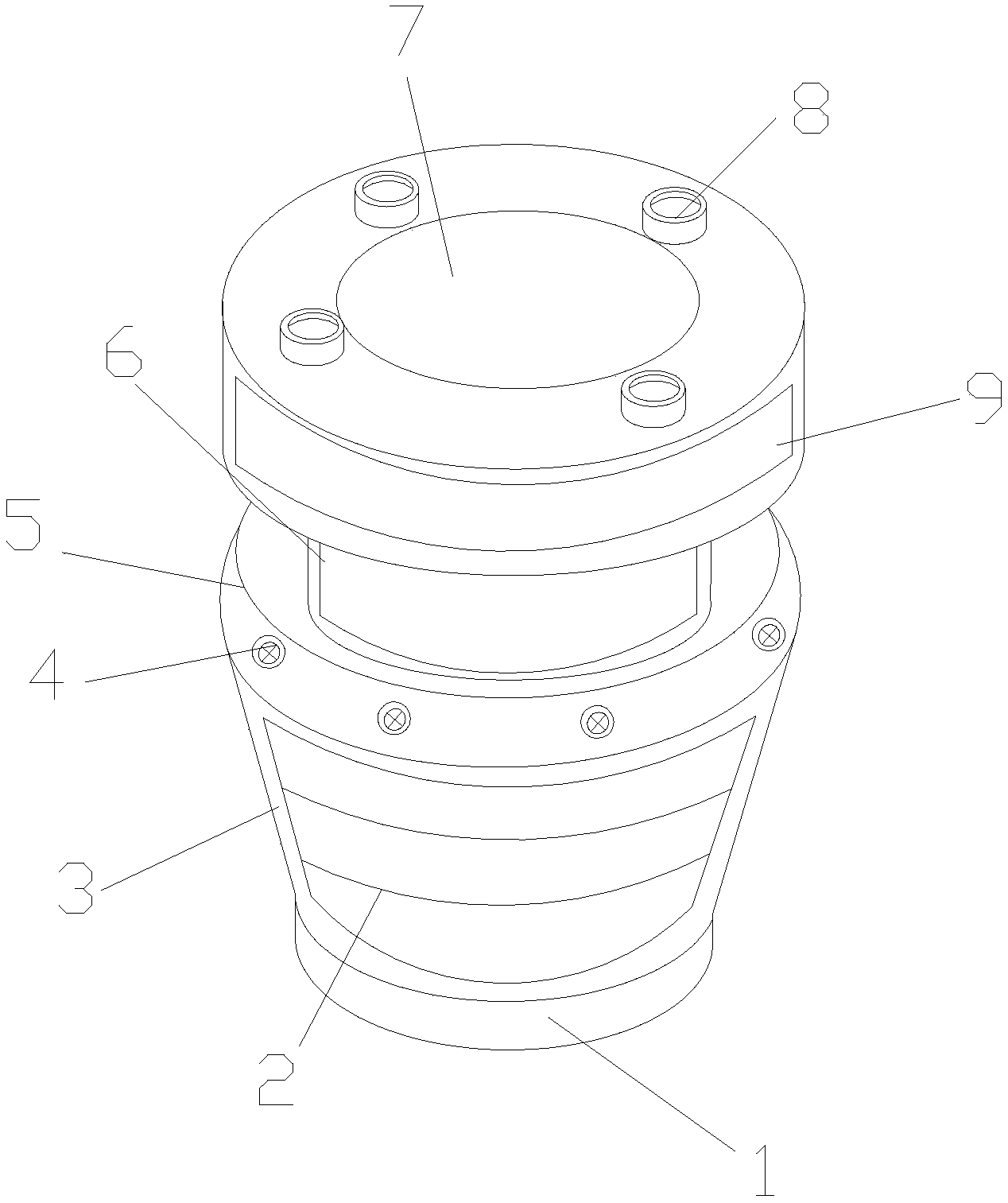

1.一种筋混凝土预制污水处理圆锥台顶盖装置，其特征在于：其结构包括底座(1)、保护套(2)、圆锥台(3)、螺丝(4)、套环(5)、连接头(6)、顶板(7)、螺栓(8)、顶盖装置(9)，所述底座(1)与圆锥台(3)的外表面相贴合，所述圆锥台(3)与保护套(2)为一体化结构，所述螺丝(4)嵌入安装于套环(5)的外表面，所述螺栓(8)的下方设有圆锥台(3)，所述连接头(6)与顶盖装置(9)的外表面相嵌套，所述顶板(7)与螺栓(8)在同一平面内，所述顶板(7)与圆锥台(3)在同一中心线上，所述顶盖装置(9)包括罩壳(901)、密封圈(902)、齿条(903)、齿轮(904)、推杆(905)、卡块(906)、卡槽(907)，所述罩壳(901)与齿条(903)为一体化结构，所述密封圈(902)与卡槽(907)的外表面相嵌套，所述齿轮(904)与推杆(905)的外表面相贴合，所述卡块(906)与推杆(905)的外表面相连接，所述卡块(906)嵌入安装于卡槽(907)的内侧，所述齿条(903)的左侧设有密封圈(902)，所述密封圈(902)与卡块(906)在同一平面内，所述罩壳(901)与密封圈(902)在同一中心线上，所述齿条(903)与齿轮(904)的外表面相嵌套，所述卡块(906)的右侧设有齿轮(904)，所述罩壳(901)与连接头(6)的外表面相贴合。
2.根据权利要求1所述的一种筋混凝土预制污水处理圆锥台顶盖装置，其特征在于：所述顶板(7)与顶盖装置(9)为一体化结构，所述螺栓(8)嵌入安装于顶盖装置(9)的上表面。
3.根据权利要求1所述的一种筋混凝土预制污水处理圆锥台顶盖装置，其特征在于：所述连接头(6)与套环(5)的上表面相贴合，所述套环(5)与圆锥台(3)的外表面相嵌套。
4.根据权利要求1所述的一种筋混凝土预制污水处理圆锥台顶盖装置，其特征在于：所述套环(5)与底座(1)在同一中心线上，所述顶盖装置(9)的下方设有套环(5)。
5.根据权利要求1所述的一种筋混凝土预制污水处理圆锥台顶盖装置，其特征在于：所述底座(1)是圆柱体结构。
说明书
一种筋混凝土预制污水处理圆锥台顶盖装置
技术领域
本实用新型是一种筋混凝土预制污水处理圆锥台顶盖装置，属于污水处理圆锥台顶盖装领域。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等.
现有技术公开了申请号为：CN201120447486.5的一种筋混凝土预制污水处理圆锥台顶盖装置，该圆锥台顶盖上底面直径为400mm，下底面直径为1500mm、2000mm或2500mm，锥台高度为500mm，该圆锥台顶盖为钢筋混凝土结构，用以承接上部检查井，圆锥台与下部圆柱形污水处理装置连接，但是该现有技术在使用污水处理圆锥台的过程中，会出现螺旋顶盖装置在拆卸的过程中易发生磨损老化的现象，从而减短了顶盖装置的使用寿命。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种筋混凝土预制污水处理圆锥台顶盖装置，以解决现有在使用污水处理圆锥台的过程中，会出现螺旋顶盖装置在拆卸的过程中易发生磨损老化的现象，从而减短了顶盖装置的使用寿命的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种筋混凝土预制污水处理圆锥台顶盖装置，其结构包括底座、保护套、圆锥台、螺丝、套环、连接头、顶板、螺栓、顶盖装置，所述底座与圆锥台的外表面相贴合，所述圆锥台与保护套为一体化结构，所述螺丝嵌入安装于套环的外表面，所述螺栓的下方设有圆锥台，所述连接头与顶盖装置的外表面相嵌套，所述顶板与螺栓在同一平面内，所述顶板与圆锥台在同一中心线上，所述顶盖装置包括罩壳、密封圈、齿条、齿轮、推杆、卡块、卡槽，所述罩壳与齿条为一体化结构，所述密封圈与卡槽的外表面相嵌套，所述齿轮与推杆的外表面相贴合，所述卡块与推杆的外表面相连接，所述卡块嵌入安装于卡槽的内侧，所述齿条的左侧设有密封圈，所述密封圈与卡块在同一平面内，所述罩壳与密封圈在同一中心线上，所述齿条与齿轮的外表面相嵌套，所述卡块的右侧设有齿轮，所述罩壳与连接头的外表面相贴合。
进一步地，所述顶板与顶盖装置为一体化结构，所述螺栓嵌入安装于顶盖装置的上表面。
进一步地，所述连接头与套环的上表面相贴合，所述套环与圆锥台的外表面相嵌套。
进一步地，所述套环与底座在同一中心线上，所述顶盖装置的下方设有套环。
进一步地，所述底座是圆柱体结构。
进一步地，所述顶板采用合金材质，牢固且耐用。
进一步地，所述套环长为10cm，宽为5cm，高为8cm。
有益效果
本实用新型一种筋混凝土预制污水处理圆锥台顶盖装置，结构上设有顶盖装置，连接头与顶盖装置的外表面相嵌套，用手拿住顶盖装置顺时针转动，齿条受到力的转动就会开始转动运行，随着齿条的转动带动着齿轮进行逆时针转动，推杆受到力的推动就会推动着卡块慢慢的向内滑动，进行固定装置，反之转动，就可以拿起顶盖装置，在使用污水处理圆锥台的过程中，顶盖装置在拆卸安装的过程中不易发生磨损老化的现象，从而延长了顶盖装置的使用寿命。
