申请日2018.04.02
公开(公告)日2018.09.07
IPC分类号C02F9/02
摘要
本发明的一种污水过滤装置的工作方法,包括用于将污水中固体与污水分离的固液分离机构和将油污与污水分离的油水分离机构,所述固液分离机构和油水分离机构相邻设置,所述固液分离机构包括污水箱、第一分离组件和第二分离组件,所述第一分离组件和第二分离组件均安装在污水箱内,所述油水分离机构包括污水池和油水分离组件,所述油水分离组件安装在污水池内,所述污水箱和污水池之间设有第一抽水泵,所述污水箱和污水池均通过管道与第一抽水泵连通,通过第一分离组件和第二分离组件分步过滤污水中的固体废弃物不会在过滤的过程中造成堵塞,分离网倾斜的角度能够调节,便于将分离网上的固体废弃物从第二排料口排出。
权利要求书

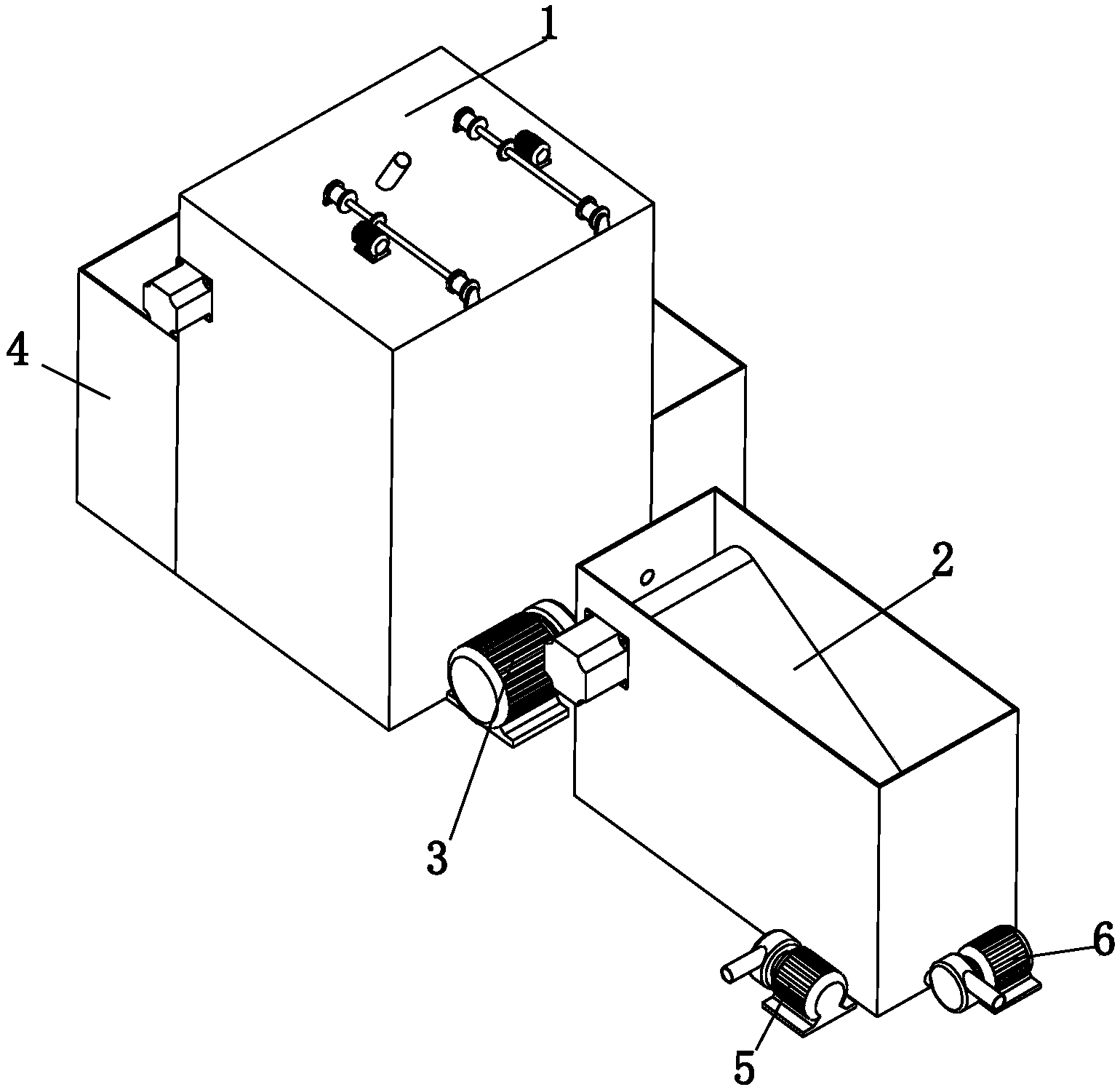

1.一种污水过滤装置的工作方法,其特征在于:所述污水过滤装置包括用于将污水中固体与污水分离的固液分离机构(1)和将油污与污水分离的油水分离机构(2),所述固液分离机构(1)和油水分离机构(2)相邻设置,所述固液分离机构(1)包括污水箱(1a)、第一分离组件(1b)和第二分离组件(1c),所述第一分离组件(1b)和第二分离组件(1c)均安装在污水箱(1a)内,所述油水分离机构(2)包括污水池(2a)和油水分离组件(2b),所述油水分离组件(2b)安装在污水池(2a)内,所述污水箱(1a)和污水池(2a)之间设有第一抽水泵(3),所述污水箱(1a)和污水池(2a)均通过管道与第一抽水泵(3)连通;工作方法如下:污水经过第一分离组件(1b)时,通过第一分离组件(1b)对污水中较大的固体废弃物进行过滤,之后通过第二分离组件(1c)将污水中较小的固体废弃物进行过滤,分次过滤,能够防止固体废弃过多堆积造成堵塞,之后通过第一抽水泵(3)将污水箱(1a)内的污水抽入污水池(2a),再通过油水分离组件(2b)将污水中的油污分离出来,分步实现了污水中固体废弃物和油污的分离,不会在过滤的过程中造成堵塞。
2.根据权利要求1所述的一种污水过滤装置的工作方法,其特征在于:所述污水箱(1a)的顶部上设有进水管(1a1),进水管(1a1)的一端朝向第一分离组件(1b),污水箱(1a)相邻的两个侧壁上分别设有第一排料口(1a2)和第二排料口(1a3),所述第一排料口(1a2)和第二排料口(1a3)的下方均设有集污箱泵(4),所述污水箱(1a)内位于第一排料口(1a2)的下方设有引流块(1a4),引流块(1a4)的上端呈倾斜设置;第一分离组件(1b)1b和第二分离组件(1c)分别通过第一排料口(1a2)和第二排料口(1a3)将固体废弃物排离出污水箱(1a)。
3.根据权利要求2所述的一种污水过滤装置的工作方法,其特征在于:所述第一分离组件(1b)包括分离电机(1b1)、分离轴(1b2)和四个分离筛(1b3),所述分离轴(1b2)呈水平设置在污水箱(1a)内靠近第一排料口(1a2)处且分离轴(1b2)的两端均于污水箱(1a)转动连接,四个所述分离筛(1b3)均呈网状结构且四个分离筛(1b3)呈圆周分布在分离轴(1b2)上,所述分离电机(1b1)固定安装在污水箱(1a)的侧壁上且分离电机(1b1)的输出端贯穿污水箱(1a)与分离轴(1b2)的一端固定连接;污水通过分离筛(1b3)时,固体废弃物会留在分离筛(1b3)内,之后通过分离电机(1b1)工作带动分离轴(1b2)转动使得四个分离筛(1b3)转动,分离筛(1b3)转动时通过第一排料口(1a2)将固体废弃物倾倒在集污箱泵(4)内。
4.根据权利要求2所述的一种污水过滤装置的工作方法,其特征在于:所述第二分离组件(1c)包括分离网(1c1)、第一拉升部件(1c2)和第二拉升部件(1c3),所述第一拉升部件(1c2)和第二拉升部件(1c3)均与分离网(1c1)固定连接,所述分离网(1c1)呈倾斜设置在污水箱(1a)的内部,分离网(1c1)的一侧设有配重块(1c1a),分离网(1c1)上靠近配重块(1c1a)的一侧设有两个呈对称设置的滚轮(1c1b),分离网(1c1)上远离配重块(1c1a)的一侧设有两个呈对称设置的安装板(1c1c),安装板(1c1c)的上端与分离网(1c1)铰接,安装板(1c1c)的一侧设有滑块(1c1d),滑块(1c1d)的两侧均设有凸棱(1c1e),所述污水箱(1a)的侧壁上设有与滑块(1c1d)和凸棱(1c1e)滑动配合的滑槽和限位槽;通过配重块(1c1a)便于分离网(1c1)在污水箱(1a)内下降,滚轮(1c1b)使得分离网(1c1)与污水箱(1a)的侧壁之间的摩擦力减小,避免两者卡合,凸棱(1c1e)与限位槽的配合避免分离网(1c1)与污水箱(1a)的侧壁分离。
5.根据权利要求4所述的一种污水过滤装置的工作方法,其特征在于:所述第一拉升部件(1c2)包括两个第一固定块(1c2a)、第一连接轴(1c2b)、两个第一卷绳器(1c2c)、第一从动齿轮(1c2d)、第一驱动齿轮(1c2e)和第一驱动电机(1c2f),两个所述第一固定块(1c2a)均呈竖直安装在污水箱(1a)的顶部,第一连接轴(1c2b)的两端分别与两个第一固定块(1c2a)转动连接,两个第一卷绳器(1c2c)和第一从动齿轮(1c2d)套设在第一连接轴(1c2b)上,所述第一驱动电机(1c2f)安装在污水箱(1a)的顶部且第一驱动电机(1c2f)的输出端与第一驱动齿轮(1c2e)固定连接,第一驱动齿轮(1c2e)和第一从动齿轮(1c2d)啮合,两个第一卷绳器(1c2c)上均设有第一连接绳(1c2g),第一连接绳(1c2g)的一端贯穿污水箱(1a)与分离网(1c1)固定连接;通过第一驱动电机(1c2f)工作带动第一驱动齿轮(1c2e)转动,第一从动齿轮(1c2d)在第一驱动齿轮(1c2e)的带动下带动第一连接轴(1c2b)转动,使得第一连接轴(1c2b)上的第一卷绳器(1c2c)转动,使得第一连接绳(1c2g)收卷或放松,从而控制分离网(1c1)上升或下降。
6.根据权利要求4所述的一种污水过滤装置的工作方法,其特征在于:所述第二拉升部件(1c3)包括两个第二固定块(1c3a)、第二连接轴(1c3b)、两个第二卷绳器(1c3c)、第二从动齿轮(1c3d)、第二驱动齿轮(1c3e)和第二驱动电机(1c3f),两个所述第二固定块(1c3a)均呈竖直安装在污水箱(1a)的顶部,第二连接轴(1c3b)的两端分别与两个第二固定块(1c3a)转动连接,两个第二卷绳器(1c3c)和第二从动齿轮(1c3d)套设在第二连接轴(1c3b)上,所述第二驱动电机(1c3f)安装在污水箱(1a)的顶部且第二驱动电机(1c3f)的输出端与第二驱动齿轮(1c3e)固定连接,第二驱动齿轮(1c3e)和第二从动齿轮(1c3d)啮合,两个第二卷绳器(1c3c)上均设有第二连接绳(1c3g),第二连接绳(1c3g)的一端贯穿污水箱(1a)与分离网(1c1)固定连接;通过第二驱动电机(1c3f)工作带动第二驱动齿轮(1c3e)转动,第二从动齿轮(1c3d)在第二驱动齿轮(1c3e)的带动下带动第二连接轴(1c3b)转动,使得第二连接轴(1c3b)上的第二卷绳器(1c3c)转动,使得第二连接绳(1c3g)收卷或放松,从而控制分离网(1c1)上升或下降。
7.根据权利要求1所述的一种污水过滤装置的工作方法,其特征在于:所述污水池(2a)靠近污水箱(1a)一侧的底部呈倾斜设置,污水池(2a)的底部设有与其固定连接的分隔板(2a1),通过分隔板(2a1)将污水池(2a)的底部分为污水槽(2a2)和油污槽(2a3)。
8.根据权利要求7所述的一种污水过滤装置的工作方法,其特征在于:所述油水分离组件(2b)包括第一传动轴(2b1)、第二传动轴(2b2)、吸油布(2b3)和除油电机(2b4),所述第一传动轴(2b1)和第二传动轴(2b2)的两端均与污水池(2a)转动连接,所述吸油布(2b3)安装在第一传动轴(2b1)和第二传动轴(2b2)上,所述除油电机(2b4)与污水池(2a)固定连接且除油电机(2b4)的输出端贯穿污水池(2a)与第一传动轴(2b1)固定连接,所述分隔板(2a1)上设有与其固定连接的刮油板(2b5),刮油板(2b5)的上端抵触在吸油布(2b3)上;当污水进入污水池(2a)沿污水池(2a)的底部向污水槽(2a2)流动时,除油电机(2b4)工作带动第一传动轴(2b1)转动,使得吸油布(2b3)转动,吸油布(2b3)贴在污水表面并吸收油污,之后通过刮油版将油污从吸油布(2b3)上刮下,油污进入油污槽(2a3)。
9.根据权利要求7所述的一种污水过滤装置的工作方法,其特征在于:所述污水池(2a)的外侧设有第二抽水泵(5)和第三抽水泵(6),所述污水槽(2a2)和油污槽(2a3)分别通过管道与第二抽水泵(5)和第三抽水泵(6)连通。
说明书
一种污水过滤装置的工作方法
技术领域
本发明涉及污水处理领域,具体讲是一种污水过滤装置的工作方法。
背景技术
居民生活和工业生产的过程中都会产生大量的污水,如果之间将污水排放,会严重影响人们的生产环境,并且影响人们的身体健康,因此,现在的污水都要先进行处理,之后才能够排放,污水处理过程中首先需要对污水进行过滤,将污水中的固体废弃物和污水中的油污分离出来,现在的污水处理装置大多直接使用过滤网分离污水中的固体废弃物和油污,但是过滤网更换十分不便,再使用过程中,固体废弃物和油污容易导致过滤网堵塞。
中国专利号为CN107670397A公布了一种污水处理器,通过电动推杆带动过滤箱内的过滤板网板在竖直方向上移动,过滤网板呈倾斜设置,通过过滤网板将污水中的固体废弃物抬升至排渣口,过滤网板上的固体废弃物沿过滤网板的倾斜方向滑动并通过排渣口排出过滤箱,但是在操作过程中,如果过滤网板的倾斜角度小,固体废弃物容易卡在过滤网板上,若果过滤网板的倾斜角度大,在过滤网板上升的过程中,固体废弃物会直接滑到过滤网板的最低处,容易将过滤网板和过滤箱侧壁卡合。
发明内容
本发明的目的在于提供一种污水过滤装置,以解决上述背景技术中提出的问题。
本发明的技术方案是:包括用于将污水中固体与污水分离的固液分离机构和将油污与污水分离的油水分离机构,所述固液分离机构和油水分离机构相邻设置,所述固液分离机构包括污水箱、第一分离组件和第二分离组件,所述第一分离组件和第二分离组件均安装在污水箱内,所述油水分离机构包括污水池和油水分离组件,所述油水分离组件安装在污水池内,所述污水箱和污水池之间设有第一抽水泵,所述污水箱和污水池均通过管道与第一抽水泵连通。
在本发明一较佳实施例中,所述污水箱的顶部上设有进水管,进水管的一端朝向第一分离组件,污水箱相邻的两个侧壁上分别设有第一排料口和第二排料口,所述第一排料口和第二排料口的下方均设有集污箱,所述污水箱内位于第一排料口的下方设有引流块,引流块的上端呈倾斜设置。
在本发明一较佳实施例中,所述第一分离组件包括分离电机、分离轴和四个分离筛,所述分离轴呈水平设置在污水箱内靠近第一排料口处且分离轴的两端均于污水箱转动连接,四个所述分离筛均呈网状结构且四个分离筛呈圆周分布在分离轴上,所述分离电机固定安装在污水箱的侧壁上且分离电机的输出端贯穿污水箱与分离轴的一端固定连接。
在本发明一较佳实施例中,所述第二分离组件包括分离网、第一拉升部件和第二拉升部件,所述第一拉升部件和第二拉升部件均与分离网固定连接,所述分离网呈倾斜设置在污水箱的内部,分离网的一侧设有配重块,分离网上靠近配重块的一侧设有两个呈对称设置的滚轮,分离网上远离配重块的一侧设有两个呈对称设置的安装板,安装板的上端与分离网铰接,安装板的一侧设有滑块,滑块的两侧均设有凸棱,所述污水箱的侧壁上设有与滑块和凸棱滑动配合的滑槽和限位槽。
在本发明一较佳实施例中,所述第一拉升部件包括两个第一固定块、第一连接轴、两个第一卷绳器、第一从动齿轮、第一驱动齿轮和第一驱动电机,两个所述第一固定块均呈竖直安装在污水箱的顶部,第一连接轴的两端分别与两个第一固定块转动连接,两个第一卷绳器和第一从动齿轮套设在第一连接轴上,所述第一驱动电机安装在污水箱的顶部且第一驱动电机的输出端与第一驱动齿轮固定连接,第一驱动齿轮和第一从动齿轮啮合,两个第一卷绳器上均设有第一连接绳,第一连接绳的一端贯穿污水箱与分离网固定连接。
在本发明一较佳实施例中,所述第二拉升部件包括两个第二固定块、第二连接轴、两个第二卷绳器、第二从动齿轮、第二驱动齿轮和第二驱动电机,两个所述第二固定块均呈竖直安装在污水箱的顶部,第二连接轴的两端分别与两个第二固定块转动连接,两个第二卷绳器和第二从动齿轮套设在第二连接轴上,所述第二驱动电机安装在污水箱的顶部且第二驱动电机的输出端与第二驱动齿轮固定连接,第二驱动齿轮和第二从动齿轮啮合,两个第二卷绳器上均设有第二连接绳,第二连接绳的一端贯穿污水箱与分离网固定连接。
在本发明一较佳实施例中,所述污水池靠近污水箱一侧的底部呈倾斜设置,污水池的底部设有与其固定连接的分隔板,通过分隔板将污水池的底部分为污水槽和油污槽。
在本发明一较佳实施例中,所述油水分离组件包括第一传动轴、第二传动轴、吸油布和除油电机,所述第一传动轴和第二传动轴的两端均与污水池转动连接,所述吸油布安装在第一传动轴和第二传动轴上,所述除油电机与污水池固定连接且除油电机的输出端贯穿污水池与第一传动轴固定连接,所述分隔板上设有与其固定连接的刮油板,刮油板的上端抵触在吸油布上。
在本发明一较佳实施例中,所述污水池的外侧设有第二抽水泵和第三抽水泵,所述污水槽和油污槽分别通过管道与第二抽水泵和第三抽水泵连通。
本发明通过改进在此提供一种污水过滤装置,与现有技术相比,具有如下改进及优点:污水经过第一分离组件时,通过第一分离组件对污水中较大的固体废弃物进行过滤,之后通过第二分离组件将污水中较小的固体废弃物进行过滤,分次过滤,能够防止固体废弃过多堆积造成堵塞,之后通过第一抽水泵将污水箱内的污水抽入污水池,再通过油水分离组件将污水中的油污分离出来,分步实现了污水中固体废弃物和油污的分离,不会在过滤的过程中造成堵塞,第一拉升部件停止工作后,第二拉升部件能够继续工作,使得分离网绕分离网与安装板的铰接处转动,增大分离网的倾斜角度,便于将分离网上的固体废弃物从第二排料口排出。
